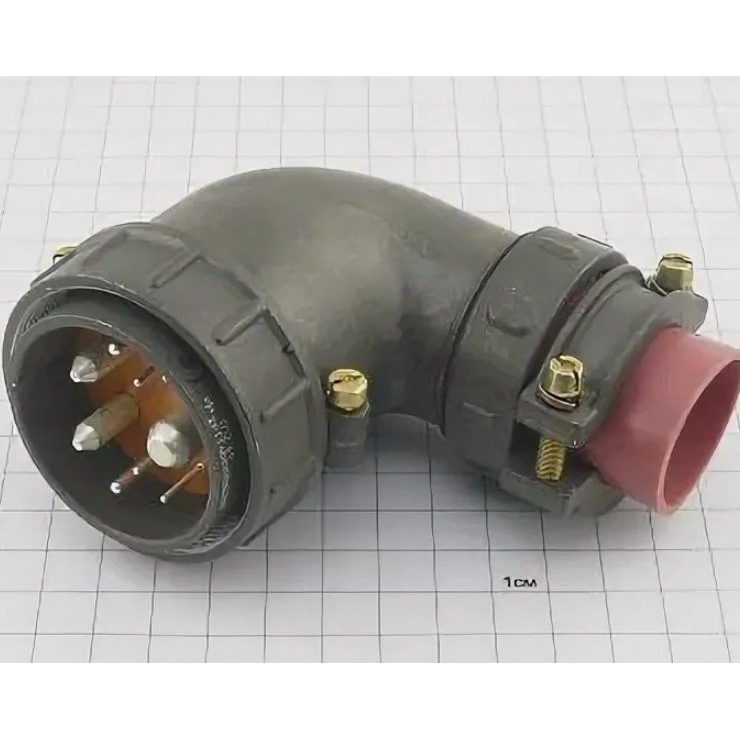

2РТТ48КУЭ9Г27В — это разъём серии 2РТТ (Россия). Указание «2015г «5»» соответствует году изготовления 2015 и виду приемки «5» (ВП, ПЗ по ТУ ГЕ0.364.120).

Описание

Это кабельная вилка (КУ — кабельная угловая) с условным размером корпуса 48, 9 контактами (сочетание 27: 5 шт. Ø2,5 мм и 4 шт. Ø5,5 мм), штыревыми контактами, покрытием серебром, угловым патрубком для экранированного кабеля (Э). ​

Характеристики

• Тип сочленения: Байонетное (обеспечивает быструю и надежную фиксацию).
• Герметичность: Высокая степень герметизации (буква 'Т' в названии серии 2РТТ указывает на герметичность), обеспечивает защиту от проникновения влаги, пыли и газов.
• Рабочее напряжение:
  • Переменный ток (амплитудное значение): до 700 В.
  • Постоянный ток: до 500 В.
• Рабочий ток:
  • Для контактов Ø2,5 мм: до 16 А.
  • Для контактов Ø5,5 мм: до 50 А.
• Сопротивление контактов:
  • Для контактов Ø2,5 мм: не более 2,5 мОм.
  • Для контактов Ø5,5 мм: не более 0,7 мОм.
• Сопротивление изоляции: Не менее 5000 МОм (в нормальных климатических условиях).
• Диапазон рабочих температур: От -60°C до +100°C.
• Механическая износостойкость: Не менее 500 циклов сочленений-расчленений.
• Виброустойчивость: Выдерживает синусоидальные вибрации в диапазоне частот до 5000 Гц с ускорением до 200 м/с².
• Ударопрочность: Устойчив к многократным ударам с пиковым ускорением до 1500 м/с².
• Материал корпуса: Алюминиевый сплав с анодно-окисным или другим защитным покрытием.
• Покрытие контактов: Серебро.

Применение

Предназначена для радиоэлектронной и радиотехнической аппаратуры как соединитель общего назначения в цепях постоянного и переменного тока. Благодаря своим высоким эксплуатационным характеристикам и надежности, разъемы серии 2РТТ широко применяются в:

• Военной и аэрокосмической технике (авиация, ракетостроение, космическая техника, наземные военные комплексы), где требуется повышенная надежность и устойчивость к жестким условиям эксплуатации (подтверждается видом приемки «5»).
• Системах управления и автоматизации технологических процессов в промышленности.
• Измерительной, диагностической и испытательной аппаратуре.
• Морской и корабельной технике (благодаря герметичности и устойчивости к коррозии).
• Транспортных средствах специального назначения (железнодорожный транспорт, спецтехника).
• Оборудовании, требующем эффективной защиты от электромагнитных помех (ЭМП), за счет конструкции с экранированным патрубком.
• Энергетических и телекоммуникационных системах.
