Назначение и область применения

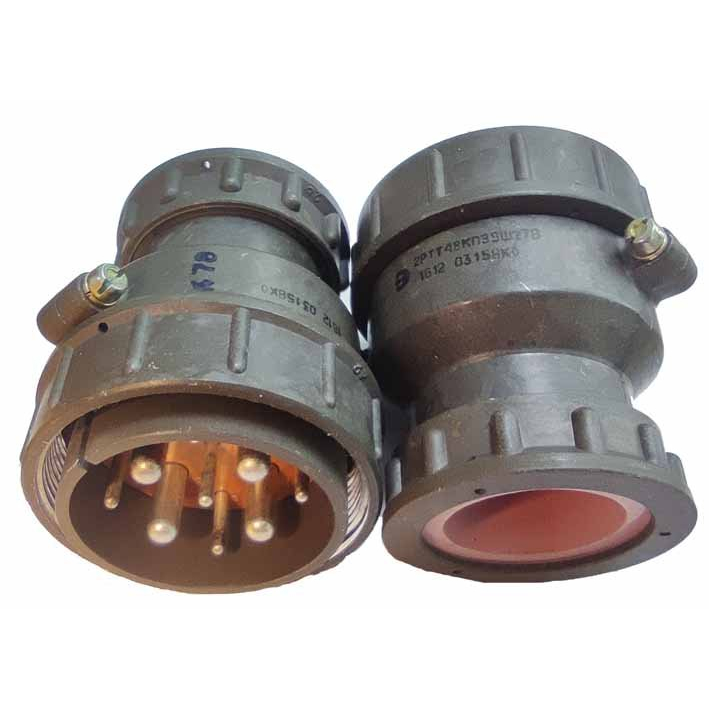

Соединитель 2РТТ48КУЭ9Г27В (артикул 6697, категория 2РТТ48) представляет собой низкочастотный цилиндрический соединитель теплостойкого и пылебрызгозащищённого типа с резьбовой фиксацией. Он предназначен для соединения и разъединения электрических цепей, включая провода, кабели, узлы и блоки в электро- и радиоаппаратуре. Изделие рассчитано на работу в цепях постоянного, переменного тока частотой до 3 МГц и импульсного тока при максимальном напряжении до 850 В в амплитудном значении.

Соединитель применяется в автомобильной промышленности, энергетике и телекоммуникациях, где важны устойчивость к вибрациям и механическим нагрузкам. Он может использоваться в составе оборудования, требующего разъёмного электрического соединения с защитой от пыли и брызг, а также с повышенными требованиями к теплостойкости.

Конструкция и особенности

Изделие состоит из вилки и розетки, которые могут быть приборными или кабельными, с прямым либо угловым патрубком. В данном исполнении представлена кабельная розетка угловая (КУЭ) для экранированного кабеля. Монтаж выполняется внутренним объёмным методом пайки. Корпус имеет условный размер 48, контакты покрыты серебром.

• Тип соединителя: низкочастотный цилиндрический с резьбовой фиксацией.
• Исполнение: теплостойкое, пылебрызгозащищённое.
• Форм-фактор: кабельная розетка угловая (КУЭ).
• Назначение исполнения: для экранированного кабеля.
• Способ монтажа: внутренний объёмный, методом пайки.
• Условный размер корпуса: 48.
• Покрытие контактов: серебро.

Технические характеристики

Подтверждённые параметры соединителя определяют его применение в цепях с указанными электрическими и климатическими нагрузками. Максимальное рабочее напряжение составляет 850 В, рабочая частота — до 3 МГц. Сопротивление изоляции — не менее 5000 МОм.

• Максимальное рабочее напряжение: 850 В.
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 °C.
• Сопротивление изоляции: не менее 5000 МОм.
• Вибрация: 1–5000 Гц, до 300 м/с² (30 g).
• Удар: до 10000 м/с² (1000 g), одиночный.
• Климатическое исполнение: всеклиматическое (В).
• Влажность: до 98% при плюс 40 °C.
• Пониженное давление: до 1,3·10⁻⁴ Па.

Условия эксплуатации и ресурс

Соединитель допускает эксплуатацию при температуре от минус 60 до плюс 100 °C, при влажности до 98% и температуре плюс 40 °C, а также при пониженном давлении до 1,3·10⁻⁴ Па. Всеклиматическое исполнение (В) и пылебрызгозащищённая конструкция расширяют область применения изделия в оборудовании, работающем в сложных условиях.

Заявленная наработка составляет минимум 1000 часов. Ресурс сочленений-расчленений — 500 циклов. Резьбовая фиксация обеспечивает устойчивое соединение при вибрационных и ударных нагрузках, указанных в технических характеристиках. Перед применением следует учитывать максимальное напряжение 850 В, частоту до 3 МГц и тип кабеля — экранированный, с монтажом методом пайки.
