Назначение и тип соединителя

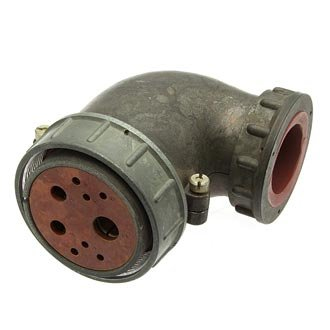

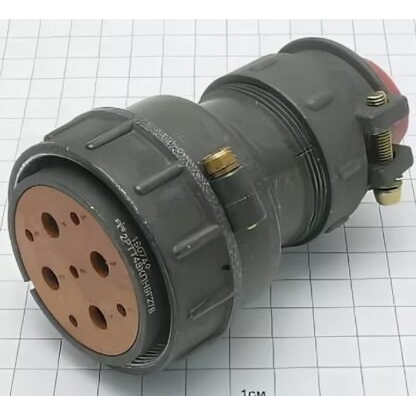

2РТТ48КУЭ9Г26В Элекон «5» — низкочастотный цилиндрический соединитель вилочного типа с внутренним объемным монтажом. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция относится к теплостойким и всеклиматическим изделиям. В описании указаны условный размер корпуса 48, девять контактов с пайкой проводов и прямой патрубок для кабеля.

Подтвержденные конструктивные и электрические особенности

• Тип соединителя — вилочный, с внутренним объемным монтажом.
• Условный размер корпуса — 48.
• Количество контактов — 9.
• Подключение проводов — пайкой.
• Кабельный вывод — прямой патрубок.
• Рабочее напряжение — до 850 В амплитудного значения.
• Рабочая частота — до 3 МГц.
• Токовая нагрузка на контакт — до 200 А.

Соединитель рассчитан на цепи постоянного и переменного тока. Указанные параметры относятся к электрическим характеристикам изделия и определяют его применение в соответствующих цепях.

Условия эксплуатации и показатели надежности

• Рабочая температура — от -60 до +100 °C.
• Синусоидальная вибрация — до 1500 м/с², что соответствует 150 g.
• Повышенная влажность — 98% при +40 °C.
• Пониженное давление — до 1,3·10⁻⁴ Па.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500.
• Срок сохраняемости — 15 лет.

В описании также указаны пылебрызгозащита и тропикоустойчивость. Эти свойства подтверждают возможность применения соединителя в условиях повышенной влажности, вибрации и изменяющегося давления.

Применение и идентификация товара

Соединитель применяется в электрических цепях с токовой нагрузкой на контакт до 200 А. Он подходит для условий, где заявлены пылебрызгозащита и тропикоустойчивость, а также для работы при температурах от -60 до +100 °C.

Для данной позиции указаны приемка «5» и год 2015. Артикул товара — 50913, категория — 2РТТ48, производитель — Элекон. Изготовителем в описании указано АО «Завод Элекон».
