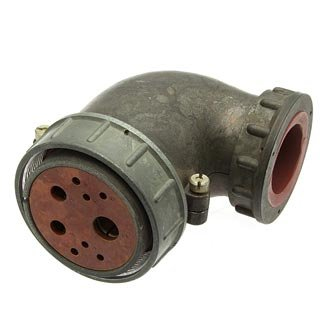

2РТТ48КУЭ9Г26В 2015г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ48КУЭ9Г26В — это цилиндрический низкочастотный разъём (вилка или аналогичный элемент) (Россия). Маркировка «2015г «5»» указывает на год изготовления 2015 и вид приемки «5» (ВП, ПЗ — военное/промышленное исполнение по нормам ГЕ0.364.120 ТУ).

Производитель

завод Элекон выпускает серию разъёмов 2РТТ для применения в радиоэлектронной и радиотехнической аппаратуре. Это общероссийский производитель соединителей общего назначения, соответствующих ТУ 6313-022-61929916-2015 и сертификатам ЕАЭС.

Декодировка маркировки

2РТТ : серия теплостойких, пылебрызгозащищённых цилиндрических разъёмов ручного соединения.
48 : условный размер корпуса (диаметр около 48–59,5 мм).
КУЭ : тип — кабельный корпус (К), возможно утолщённый или с уплотнением (УЭ).
9Г : 9 контактов, сочетание (Г — вероятно, 9 контактов разного диаметра, аналогично 9Ш в похожих моделях).
26В : исполнение (26 — комбинация контактов, напр. 5×Ø2,5 мм + 4×Ø5,5 мм; В — всеклиматическое).

Характеристики

Электрические параметры:
- Номинальный рабочий ток на контакт: до 200 А (зависит от типоразмера контакта).
- Номинальное рабочее напряжение: до 700 В (амплитудное до 850 В).
- Электрическая прочность изоляции: не менее 2500 В (эффективное значение) на уровне моря.
- Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
Механические параметры:
- Количество циклов сочленения-расчленения: до 500.
- Тип соединения: ручной, резьбовая фиксация обеспечивает надежное сочленение.
- Устойчивость к вибрациям: сохраняют работоспособность при воздействии синусоидальной вибрации в диапазоне частот до 5000 Гц с ускорением до 300 м/с².
- Устойчивость к механическим ударам: выдерживают многократные удары с пиковым ускорением до 1000 м/с².
Материалы:
- Корпус: высокопрочный алюминиевый сплав с защитным покрытием (химическое оксидирование или кадмирование) для обеспечения коррозионной стойкости и долговечности.
- Контакты: латунь или бронза с износостойким покрытием (серебро или золото) для низкого контактного сопротивления и стабильной работы.
- Изоляторы: прессматериалы с высокими диэлектрическими и теплостойкими свойствами.
Климатические и эксплуатационные факторы:
- Рабочий диапазон температур: от -60 °С до +100 °С.
- Повышенная относительная влажность: до 98% при температуре до +35 °С (с конденсацией влаги).
- Атмосферное пониженное давление: до 1,33·10⁻⁴ Па (10⁻⁶ мм рт. ст.).
- Степень защиты от внешних воздействий: пылебрызгозащищенное исполнение, соответствует уровню IP54-IP55 согласно ГОСТ 14254.
- Устойчивость к воздействию соляного тумана, плесневых грибов.
- Всеклиматическое исполнение (В) обеспечивает надежную работу в различных макроклиматических районах на суше и на море.

Применение

Предназначен для соединения цепей в аппаратуре с токами до 200 А на контакт и напряжением до 700 В (ампл. 850 В), в т.ч. в блочных розетка х 2РТ-А, ШР. Используется в радиоэлектронике, всеклиматическом исполнении (от -60 до +100 °С, влажность 98%).

Благодаря своим высоким эксплуатационным характеристикам, надежности, прочности и устойчивости к агрессивным внешним воздействиям, разъемы серии 2РТТ, включая модель 2РТТ48КУЭ9Г26В, широко применяются в следующих областях:

Авиационная и космическая техника: для подключения бортового оборудования, систем навигации, связи, управления и электропитания в самолетах, вертолетах, беспилотных летательных аппаратах и других элементах космической техники.
Оборонная промышленность: в военной технике, радиолокационных станциях, системах радиосвязи, системах управления вооружением, наземных и морских боевых машинах.
Промышленное оборудование: в тяжелом машиностроении, горнодобывающей технике, автоматизированных системах управления технологическими процессами, железнодорожном транспорте и судостроении, где требуется надежное электропитание и передача сигналов.
Энергетика: в системах распределения энергии, блоках питания, коммутационном оборудовании и других устройствах, где требуются мощные и безопасные соединения для высоких токов и напряжений.
Морская и специальная техника: для эксплуатации в условиях повышенной влажности, солевого тумана и значительных механических нагрузок на судах, подводных аппаратах и других специализированных установках.

Описание

Назначение

2РТТ48КУЭ9Г26В — цилиндрический низкочастотный электрический разъём ручного соединения из серии 2РТТ, предназначенный для коммутации силовых и сигнальных цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие относится к категории теплостойких пылебрызгозащищённых соединителей и применяется там, где требуется надёжное разъёмное соединение кабеля с прибором или блоком при воздействии вибрации, ударов, повышенной влажности и широкого диапазона температур.

Маркировка «2015г «5»» указывает на год изготовления — 2015 — и вид приёмки «5», что соответствует военному или промышленному исполнению по нормам ГЕ0.364.120 ТУ. Изготовитель — завод «Элекон», выпускающий серию 2РТТ по ТУ 6313-022-61929916-2015; продукция сопровождена сертификатами ЕАЭС. Страна производства — Россия.

Расшифровка обозначения

2РТТ — серия теплостойких пылебрызгозащищённых цилиндрических разъёмов ручного соединения.
48 — условный размер корпуса, диаметр которого составляет примерно от 48 до 59,5 мм.
КУЭ — тип исполнения: кабельный корпус с элементами уплотнения.
9Г — девять контактов различного диаметра в комбинации типа «Г».
26В — исполнение с комбинацией контактов (пять контактов диаметром 2,5 мм и четыре контакта диаметром 5,5 мм), буква «В» означает всеклиматическое исполнение.

Технические характеристики

Электрические параметры

Номинальный рабочий ток на контакт достигает 200 А и зависит от типоразмера контакта. Номинальное рабочее напряжение — до 700 В, амплитудное значение — до 850 В. Электрическая прочность изоляции составляет не менее 2500 В эффективного значения на уровне моря, сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.

Механические параметры

Ресурс сочленения-расчленения — до 500 циклов. Соединение ручное, с резьбовой фиксацией, обеспечивающей плотный и стабильный контакт. Разъём сохраняет работоспособность при синусоидальной вибрации частотами до 5000 Гц с ускорением до 300 м/с², а также при многократных механических ударах с пиковым ускорением до 1000 м/с².

Материалы и конструкция

Корпус выполнен из высокопрочного алюминиевого сплава с защитным покрытием — химическим оксидированием или кадмированием, что обеспечивает коррозионную стойкость и долговечность. Контакты изготовлены из латуни или бронзы с износостойким покрытием из серебра либо золота: такое сочетание даёт низкое переходное сопротивление и стабильность работы. Изоляторы выполнены из прессматериалов с высокими диэлектрическими и теплостойкими свойствами.

Климатические и эксплуатационные условия

Рабочий диапазон температур — от минус 60 °С до плюс 100 °С.
Повышенная относительная влажность — до 98 % при температуре до плюс 35 °С, в том числе с конденсацией влаги.
Пониженное атмосферное давление — до 1,33·10⁻⁴ Па (10⁻⁶ мм рт. ст.).
Степень защиты — пылебрызгозащищённое исполнение, соответствующее уровню IP54–IP55 по ГОСТ 14254.
Отдельно нормируется устойчивость к воздействию соляного тумана.

Применение

Разъём востребован в блоках питания, силовых щитах, испытательных стендах и аппаратуре специального назначения, где необходима коммутация цепей с большими токами при сохранении герметичности и механической прочности соединения. Всеклиматическое исполнение и приёмка «5» позволяют использовать изделие в составе техники, эксплуатируемой на открытых площадках, в неотапливаемых помещениях и в условиях повышенной влажности.
