Назначение и общие сведения

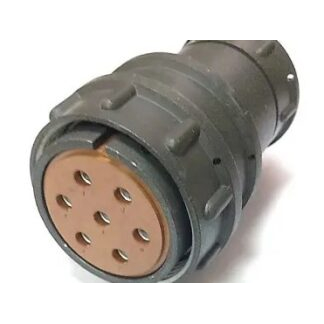

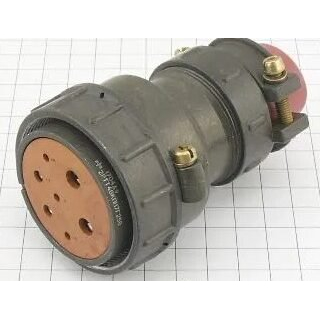

2РТТ48КУЭ7Ш25В Элекон «5» — кабельная вилка цилиндрического низкочастотного соединителя теплостойкого пылебрызгозащищённого типа нормальных габаритов. Артикул товара — 50912, производитель — Элекон, категория — 2РТТ48.

Соединитель предназначен для работы в цепях переменного и постоянного тока с частотой до 3 МГц, напряжением до 700 В при амплитудном значении 850 В и токами до 100 А на контакт. Вилка относится к всеклиматическому исполнению В и рассчитана на эксплуатацию при воздействии вибраций, ударов и расширенного диапазона температур.

Подтверждённые технические особенности

Конструкция вилки включает угловой патрубок У и корпус кабельного типа К с условным размером 48. Контактная система содержит семь контактов разного диаметра, что позволяет подключать цепи с различной токовой нагрузкой.

• 3 контакта диаметром 1,5 мм — до 10 А.
• 2 контакта диаметром 3,5 мм — до 50 А.
• 2 контакта диаметром 5,5 мм — до 100 А.
• Общая токовая нагрузка — 330 А.
• Контакты посеребрены; их сопротивление составляет от 0,3 до 2,5 мОм в зависимости от диаметра.
• Сопротивление изоляции — не менее 5000 МОм.
• Наработка — минимум 1000 часов.
• Срок службы — до 500 соединений-расчленений.

Вилка устойчива к вибрациям в диапазоне 1–5000 Гц с ускорением до 30 g, к ударам до 1000 g и работает при температурах от -60 до +100 °C. Исполнение корпуса — теплостойкое, пылебрызгозащищённое, нормальных габаритов.

Маркировка, исполнение и применение

Обозначение 2РТТ48КУЭ7Ш25В расшифровывается по элементам: 2РТТ — тип разъёма; 48 — размер корпуса; К — кабельный; У — угловой патрубок; Э7Ш — исполнение; 25 — комбинация контактов; В — всеклиматическое исполнение. Изготовление выполняется по ТУ ГЭ0.364.120 ТУ в модификации Элекон «5».

Среди характеристик товара указаны приёмка «5» и год 2015. Эти сведения относятся к учётным параметрам карточки товара и не заменяют технические данные соединителя.

Практическое применение вилки связано с кабельными соединениями в цепях переменного и постоянного тока, где требуются угловой ввод кабеля, корпус с условным размером 48 и контакты различного диаметра. Всеклиматическое исполнение и пылебрызгозащищённая конструкция определяют использование в условиях повышенных требований к стойкости к внешней среде.

Основные направления применения

1. Коммутация электрических цепей с частотой до 3 МГц, напряжением до 700 В и токами до 100 А на контакт.
2. Кабельные соединения с угловым патрубком и корпусом кабельного типа условного размера 48.
3. Эксплуатация в условиях вибраций, ударов и температур от -60 до +100 °C.
4. Использование в составе устройств, для которых важны теплостойкость, пылебрызгозащита и всеклиматическое исполнение.
