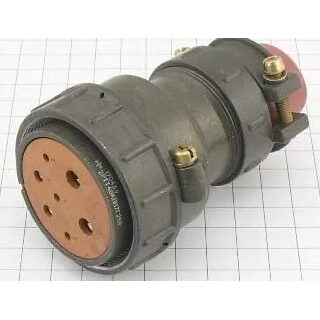

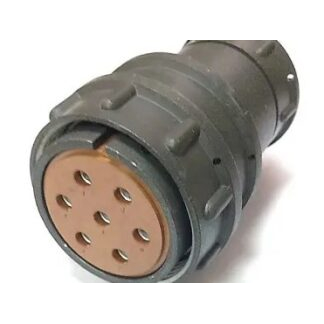

2РТТ48КУЭ7Г25В 2015г «5» Элекон

Цена:

4050 ₽

В наличии: 77 шт.

Производитель: Элекон

Технические характеристики

2РТТ48КУЭ7Г25В от Элекон «5» — это кабельный разъём серии 2РТТ, предназначенный для надёжных соединений в электрических цепях. Он относится к теплостойким пылебрызгозащищённым цилиндрическим соединителям нормальных габаритов, всеклиматического исполнения.

Разъём имеет корпус условного размера 48 с угловым патрубком (КУЭ) и комбинацией контактов 7Г25В: 7 контактов (3 шт. диаметром 1,5 мм, 2 шт. — 3,5 мм, 2 шт. — 5,5 мм). Максимальная токовая нагрузка достигает 330 А в сумме, с контактами из серебра для низкого сопротивления (до 0,3 мОм для крупных контактов).

Работает при напряжении до 700 В (амплитуда 850 В), выдерживает температуру от -60 до +100 °C, вибрацию до 5000 Гц (30 g) и удары до 1000 g. Сопротивление изоляции не менее 5000 МОм, ресурс — 500 соединений и 1000 часов наработки.

Используется во внутренних установках для токов до 100 А на контакт, в условиях повышенной влажности, низкого давления (до 1,3·10⁻⁴ Па) и агрессивных сред благодаря всеклиматическому исполнению.

Описание

Назначение

2РТТ48КУЭ7Г25В производства «Элекон» — кабельный разъём серии 2РТТ, предназначенный для надёжного соединения электрических цепей. По конструкции он относится к теплостойким пылебрызгозащищённым цилиндрическим соединителям нормальных габаритов всеклиматического исполнения. Такое исполнение позволяет применять изделие при повышенной влажности, пониженном давлении и в агрессивных средах.

Разъём имеет корпус условного размера 48 с угловым патрубком КУЭ. Маркировка комбинации контактов — 7Г25В. Артикул изделия — 50911, категория — 2РТТ48, производитель — «Элекон».

Конструкция и подтверждённые характеристики

Комбинация контактов 7Г25В включает семь контактов: три диаметром 1,5 мм, два диаметром 3,5 мм и два диаметром 5,5 мм. Контакты выполнены из серебра, что обеспечивает низкое сопротивление; для крупных контактов указано значение до 0,3 мОм.

Максимальная суммарная токовая нагрузка — до 330 А.
Рабочий ток во внутренних установках — до 100 А на контакт.
Рабочее напряжение — до 700 В, амплитудное значение — до 850 В.
Сопротивление изоляции — не менее 5000 МОм.
Ресурс — 500 соединений и 1000 часов наработки.
Температурный диапазон — от -60 до +100 °C.

Разъём выдерживает вибрацию до 5000 Гц при ускорении 30 g, удары до 1000 g и пониженное давление до 1,3·10⁻⁴ Па. Совокупность этих параметров подтверждает возможность эксплуатации в жёстких условиях при соблюдении указанных ограничений.

Условия эксплуатации и применение

Изделие предназначено для внутренних установок, где требуется коммутация цепей с током до 100 А на контакт. Суммарная максимальная токовая нагрузка достигает 330 А. Всеклиматическое исполнение и пылебрызгозащищённая конструкция позволяют использовать разъём при повышенной влажности и в агрессивных средах.

Применение разъёма целесообразно в электрических цепях, где важны стойкость к вибрации, ударам, перепадам температуры и пониженному давлению. Для правильного подбора необходимо учитывать условный размер корпуса 48, угловой патрубок КУЭ и комбинацию контактов 7Г25В.

Данные карточки товара

Приёмка — «5». Год — 2015. Артикул — 50911. Категория — 2РТТ48. Производитель — «Элекон».
