2РТТ48КУЭ2Ш24В — кабельная угловая вилка для надежных электрических соединений

2РТТ48КУЭ2Ш24В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, выполненный в виде кабельной вилки с угловым патрубком. Разъём рассчитан на применение в цепях постоянного, переменного и импульсного тока, где требуется механически прочное, защищённое и многократно разъёмное соединение кабелей, приборных блоков и узлов аппаратуры.

Конструкция и назначение

Разъём 2РТТ48КУЭ2Ш24В относится к соединителям объёмного монтажа с резьбовой фиксацией в сочленённом положении. Такая конструкция предотвращает самопроизвольное расстыковывание при вибрации, ударах и эксплуатационных нагрузках.

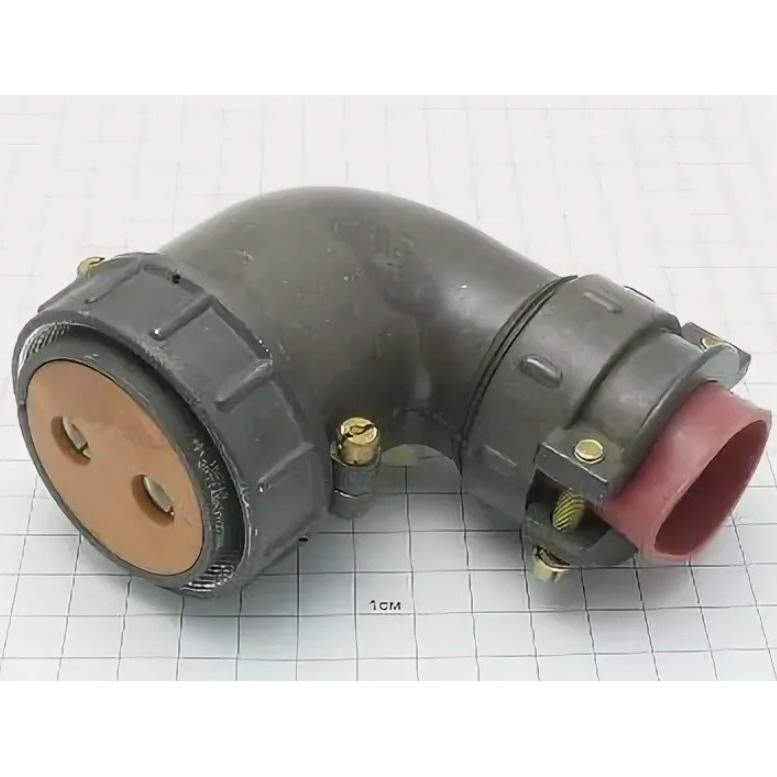

Исполнение с угловым патрубком особенно удобно в оборудовании с ограниченным монтажным пространством: кабель выводится под углом к оси разъёма, что позволяет уменьшить радиус изгиба и аккуратно организовать трассировку жгута. Гайка патрубка предназначена для монтажа экранированного кабеля , что важно при необходимости снижения электромагнитных помех и обеспечения непрерывности экранирующего контура.

Расшифровка маркировки

Обозначение 2РТТ48КУЭ2Ш24В содержит основные конструктивные признаки изделия:

Таким образом, 2РТТ48КУЭ2Ш24В представляет собой двухконтактную кабельную вилку в корпусе условного размера 48, рассчитанную на подключение экранированного кабеля и эксплуатацию в различных климатических условиях.

Технические особенности серии

Соединители семейства 2РТТ предназначены для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Для серии заявлена возможность работы при напряжении до 850 В амплитудного значения, однако допустимые электрические параметры конкретного исполнения необходимо подтверждать по технической документации, таблицам контактного сочетания и условиям применения.

Ключевые особенности серии:

• Резьбовое сочленение вилки и розетки.

• Одношпоночная поляризация корпусов, исключающая неправильную ориентацию при подключении.

• Серебряное покрытие контактов для уменьшения переходного сопротивления и повышения стабильности электрического контакта.

• Монтаж контактов методом пайки.

• Возможность использования экранированных и неэкранированных кабелей в зависимости от исполнения патрубка.

• Теплостойкая и пылебрызгозащищённая конструкция.

• Всеклиматическое исполнение «В» для применения в широком диапазоне внешних условий.

Где применяется 2РТТ48КУЭ2Ш24В

Кабельная вилка 2РТТ48КУЭ2Ш24В может использоваться в составе электрооборудования, приборных комплексов, систем автоматизации, испытательных стендов, аппаратуры связи и других технических систем, где необходимы разъёмные соединения повышенной механической надёжности.

Наиболее целесообразно применять данное исполнение в случаях, когда одновременно требуются:

• подключение двух силовых, сигнальных или управляющих цепей;

• экранированный кабель для защиты от помех;

• угловой вывод кабеля;

• надёжная фиксация соединения резьбовой муфтой;

• устойчивость к внешним воздействиям и длительная эксплуатация.

Соединители 2РТТ состоят из вилки и розетки; для 2РТТ48КУЭ2Ш24В следует подбирать ответную часть с соответствующим размером корпуса, контактным сочетанием 24 и совместимой поляризацией. Серия также заявлена как взаимосочленяемая с рядом соединителей ШР и 2РТ-А при соблюдении применимых технических условий.

Что учитывать при подборе

При включении 2РТТ48КУЭ2Ш24В в проект важно проверить не только совпадение наименования, но и полный набор электрических и монтажных параметров:

• соответствие ответной части по типу, размеру корпуса и сочетанию контактов;

• назначение каждого из двух контактов;

• сечение и наружный диаметр используемого экранированного кабеля;

• способ присоединения жил пайкой;

• допустимые токовые нагрузки для конкретного контактного сочетания;

• требования к экранированию, заземлению и защите кабельного ввода;

• наличие свободного пространства для углового патрубка и радиуса изгиба кабеля;

• условия температуры, влажности, вибрации и механических нагрузок оборудования.

2РТТ48КУЭ2Ш24В — специализированная кабельная вилка для двухконтактных соединений, сочетающая угловой кабельный ввод, крепление экрана, резьбовую фиксацию и всеклиматическое исполнение. Благодаря этим особенностям разъём подходит для ответственных электрических соединений в промышленной, измерительной и специализированной аппаратуре.
