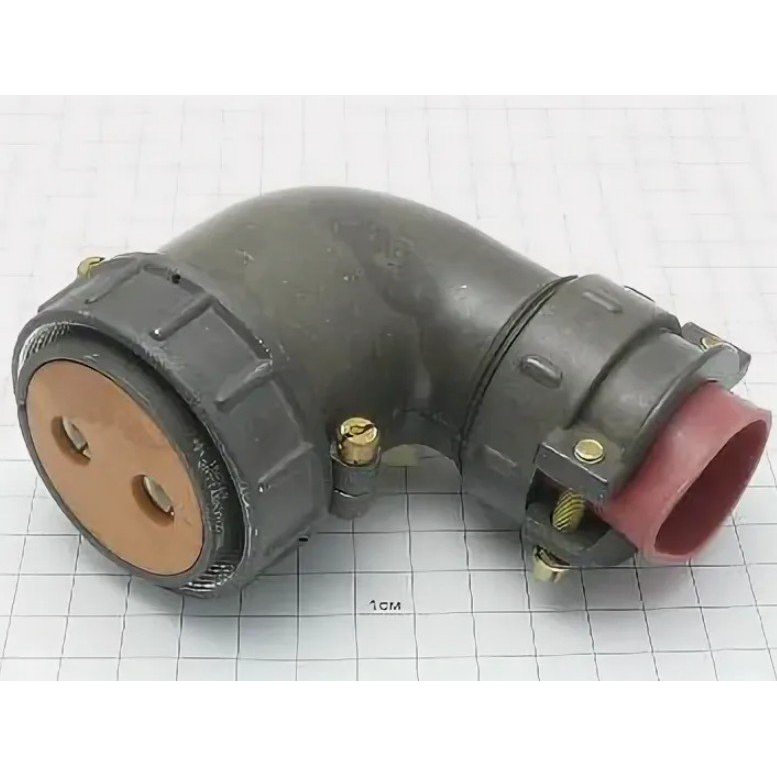

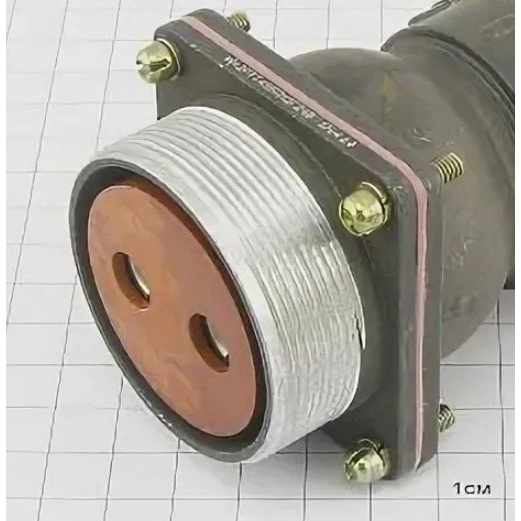

Соединитель 2РТТ48КУЭ2Г24В «5» — это цилиндрический низкочастотный разъем серии 2РТТ от завода «Элекон», применяемый для соединения электрических цепей в оборудовании военного и общепромышленного назначения.

Это кабельный угловой («У») разъем, рассчитанный на использование в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Он относится к пылебрызгозащищенным, теплостойким соединителям, предназначенным для работы в жестких климатических и вибрационных условиях (в том числе для ВП и ПЗ‑исполнений).

• Условный размер корпуса 48 соответствует нормальному габариту серии 2РТТ с резьбовым соединением.

• Корпус обычно выполнен из алюминиевого сплава с оксидным покрытием, изолятор — из карболита или аналогичного материала; контакты имеют серебряное покрытие для хорошей проводимости.

• Исполнение «Г24» означает вариант контактного набора и его схемы подключения, число контактов и их диаметр определяются конкретной схемой набора.

• Диапазон рабочих температур: примерно от −60 до +100 °C, что позволяет использовать разъем во всеклиматическом исполнении («В»).

• Соединитель рассчитан на многократные циклы соединения‑разъединения (порядка нескольких сотен циклов) при сохранении заданных параметров контактов и изоляции.

• Разъем обеспечивает достаточно высокое сопротивление изоляции (тысячи мегаом) и низкое переходное сопротивление контактов, что важно для надежной работы в показателях приемки «5» (ВП, ПЗ).

В обозначении 2РТТ48КУЭ2Г24В «5»:

• 2РТТ — серия цилиндрических низкочастотных разъемов.

• 48 — условный размер корпуса.

• К — кабельный корпус, У — угловая форма, Э — тип контактов/исполнения (вилка/розетка уточняется по схеме).

• Г24 — условный номер контактного набора.

• В — всеклиматическое исполнение, «5» — вид приемки (ВП, ПЗ).
