Общее описание и назначение

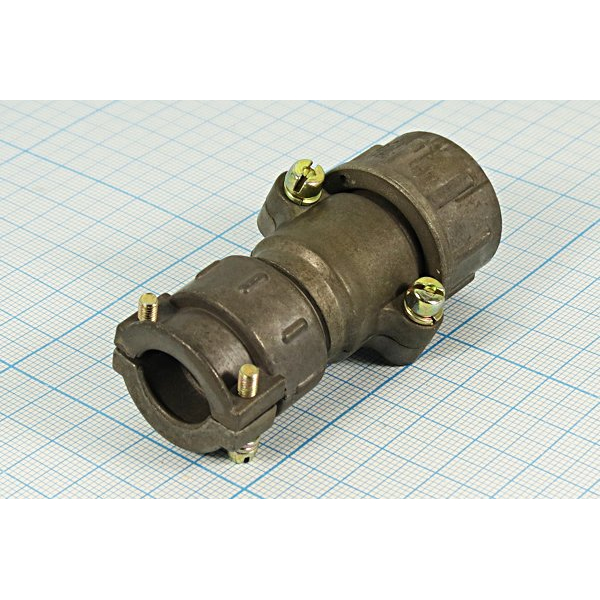

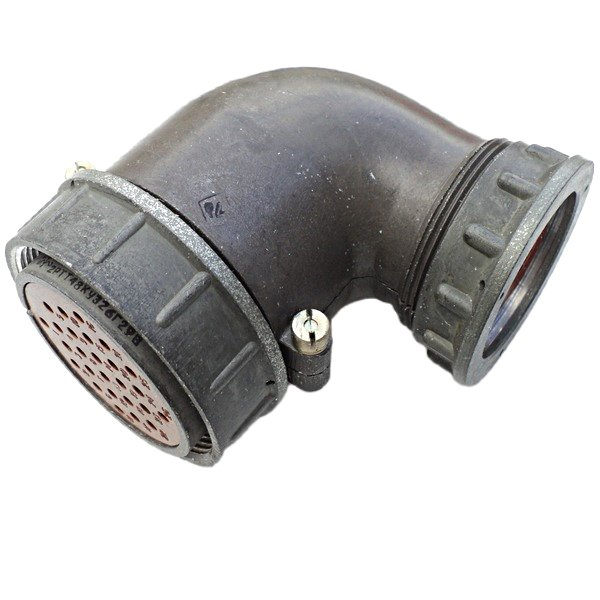

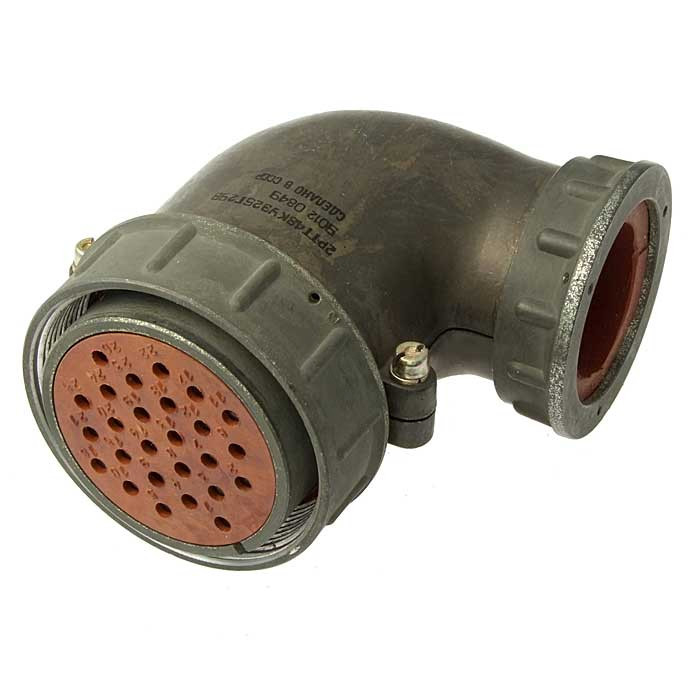

2РТТ48КУЭ26Г29В «5» — пылебрызгозащищённый цилиндрический низкочастотный соединитель, предназначенный для электрического соединения и коммутации цепей в составе электро- и радиоаппаратуры, а также контрольно-измерительных приборов. Изделие выпускается по техническим условиям ТУ ГЕ0.364.120 и обладает свойством взаимной сочленяемости с разъёмами серий 2РТ-А и ШР, что позволяет использовать его как при комплектации новой аппаратуры, так и при замене соединителей в уже эксплуатируемом оборудовании.

Изделие относится к категории 2РТТ48 и поставляется под артикулом 6686. Условный размер корпуса — 48. Исполнение корпуса — всеклиматическое, то есть соединитель рассчитан на эксплуатацию в различных климатических зонах. Конструкция корпуса обеспечивает защиту от пыли и брызг, что важно при работе в условиях повышенной влажности и загрязнённости.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя подтверждены для исполнения с приёмкой «5» и приведены ниже.

• Максимальное рабочее напряжение — 850 В.
• Рабочий ток — до 35 А на контакт диаметром 2,5 мм.
• Рабочий ток — до 100 А на контакт диаметром 5,5 мм.
• Суммарный рабочий ток — до 525 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Количество сочленений и расчленений — 500 циклов.
• Температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
• Метод монтажа — пайка.
• Покрытие контактов — серебро.
• Условный размер корпуса — 48.

Рабочий диапазон частот

Соединитель предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Низкочастотное исполнение и серебряное покрытие контактов обеспечивают стабильное переходное сопротивление при длительной эксплуатации, в том числе при частых сочленениях и расчленениях в пределах заявленного ресурса в 500 циклов.

Условия эксплуатации

Всеклиматическое исполнение и пылебрызгозащищённая конструкция позволяют применять соединитель при воздействии пониженных и повышенных температур в диапазоне от минус 60 до плюс 100 градусов Цельсия. Сочетание высокого рабочего напряжения 850 В и значительных рабочих токов даёт возможность использовать изделие как в слаботочных измерительных цепях, так и в силовых цепях питания аппаратуры.

Применение и монтаж

Соединитель применяется в электро- и радиоаппаратуре, контрольно-измерительных приборах и других устройствах, где требуется надёжное разъёмное соединение цепей постоянного и переменного тока. Благодаря взаимной сочленяемости с разъёмами серий 2РТ-А и ШР изделие подходит для стыковки с уже установленными ответными частями этих серий.

Монтаж выполняется пайкой проводников к контактам. Контакты имеют серебряное покрытие, что снижает переходное сопротивление и повышает надёжность электрического соединения. При разделке кабеля следует учитывать разницу в допустимых токах для контактов диаметром 2,5 мм и диаметром 5,5 мм, а также суммарный ток до 525 А, распределённый по всем контактам соединителя.

Исполнение приёмки «5»

Поставляемое изделие имеет вид приёмки «5» — военную приёмку (ВП, ПЗ) с периодом 2015 года. В карточке товара этот параметр отражён в настраиваемых характеристиках: приёмка «5» и год 2015. Наличие военной приёмки означает, что изделие прошло дополнительный контроль качества и соответствует повышенным требованиям к надёжности и стабильности параметров.

Производитель в данных о товаре не указан, поэтому сведения о конкретном изготовителе в описании не приводятся. Все перечисленные характеристики относятся именно к исполнению с приёмкой «5» 2015 года выпуска.
