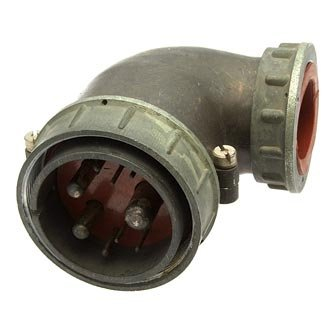

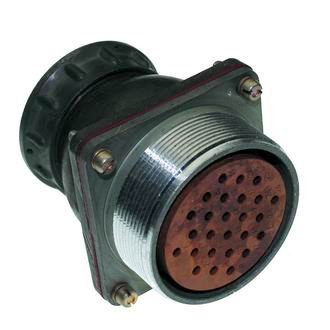

2РТТ48КУЭ20Г28В «5» — это цилиндрический низкочастотный соединитель серии 2РТТ, рассчитанный на работу в электрических цепях постоянного и переменного тока, обычно с частотой до 3 МГц. Обозначение «2015г “5”» у подобных исполнений обычно указывает на модификацию 2015 года и вид приемки «5»; для этого семейства характерны резьбовое сочленение, одношпоночная поляризация и пылебрызгозащищенное исполнение.

Что означает маркировка

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 48 — типоразмер корпуса.

• КУЭ — исполнение кабельной части с прямым патрубком.

• 20 — число контактов.

• Г28В — вариант контактной группы и климатического исполнения в составе обозначения серии.

Конструкция

Для этой серии обычно указывают штыревые контакты с серебряным покрытием, корпус из алюминиевого сплава и изолятор из бакелита. Соединитель относится к не герметичным, но пылебрызгозащищенным изделиям и применяется с резьбовым соединением половин.

Основные характеристики

• Максимальное рабочее напряжение: до 700 В по данным на серию 2РТТ.

• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях по данным на серию 2РТТ.

• Температура окружающей среды: примерно от минус 60 до плюс 100 °C.

• Смена температур: от минус 60 до плюс 180 °C с учетом перегрева контактов.

• Срок сохраняемости: до 15 лет, наработка: 1000 ч, число сочленений-расчленений: 500.

Где применяют

Такие разъемы ставят в промышленной аппаратуре, приборах, системах управления и другой технике, где нужен надежный разъемный контакт при вибрации и неблагоприятных климатических условиях. За счет резьбового сочленения они хорошо держатся в узлах, где важна механическая устойчивость соединения.

Важная оговорка

Маркировка именно с буквой «УЭ» встречается в разных каталогах и может отличаться по расшифровке у поставщиков, поэтому для точной идентификации лучше сверять паспорт или чертеж конкретного изделия. По доступным описаниям это все же изделие семейства 2РТТ48 с 20 контактами и видом приемки «5».
