2РТТ48КУЭ20Г28В «5» — это цилиндрический низкочастотный пылебрызгозащищенный электрический разъем серии 2РТТ, предназначенный для надежного соединения цепей в промышленных и специальных системах. Он соответствует техническим условиям ТУ ГЕО.364.120 ТУ, исполнению 2015 г. с видом приемки «5» (заводской контроль).

Основное назначение

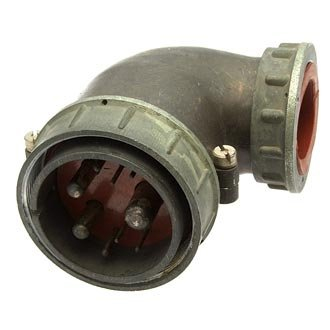

Разъем используется для ручного соединения электрических цепей постоянного и переменного тока (до 3 МГц) с токовой нагрузкой на контакт от 20 до 200 А и напряжением до 700 В (амплитудное — 850 В). Это кабельная розетка с угловым патрубком (КУЭ) для неэкранированного кабеля, штыревыми контактами диаметром 1,5–9 мм (сочетание 20Г28В), покрытием серебром и пайкой.

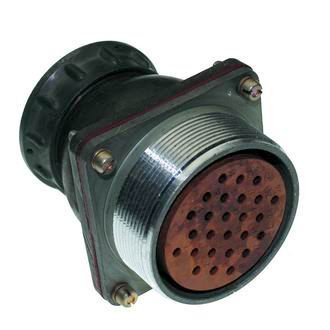

На фото показан типичный вид разъема 2РТТ с резьбовым соединением, корпусом из алюминиевого сплава и изолятором из бакелита.

Механические характеристики

Выдерживает вибрацию 1–1000 Гц (или до 5000 Гц) с ускорением 100 м/с², одиночные удары до 10000 м/с² и многократные — 1500 м/с². Минимальная наработка — 1000 часов при 500 сочленениях-расчленениях, срок сохраняемости — 15 лет.

Электрические характеристики

Сопротивление контакта: 2,5 мОм (Ø1,5 мм), 1,0 мОм (Ø2,5 мм), 0,75 мОм (Ø3,5 мм), 0,3 мОм (Ø5,5 мм), 0,15 мОм (Ø9 мм); изоляции — не менее 1000–5000 МОм. Корпус не герметичный, с одношпоночной поляризацией.

Климатические параметры

Рабочая температура от -60 до +100 °С (смена до +180 °С), пониженное давление до 1,3×10⁻⁴ Па. Всеклиматическое исполнение (В) подходит для суровых условий.
