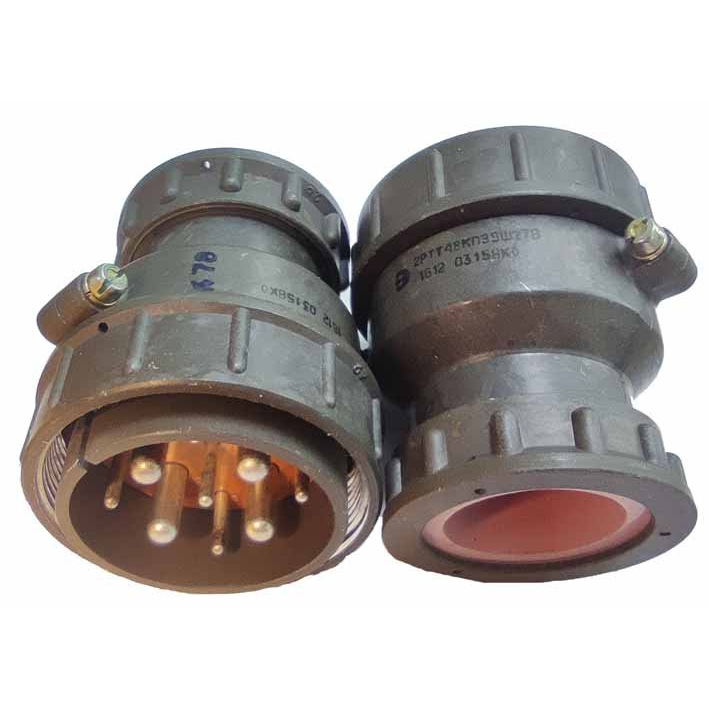

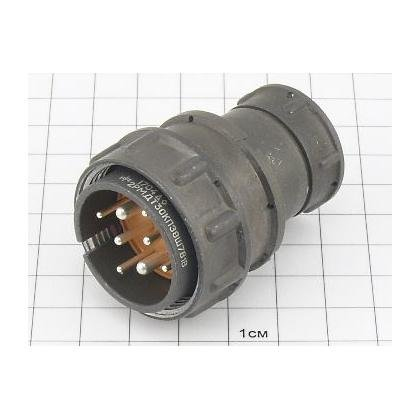

2РТТ48КПН9Ш27В – это кабельная вилка с прямым патрубком, имеющая 9 контактов штыревого типа, которые присоединяются посредством пайки. Данный соединитель относится к серии 2РТТ, предназначенной для работы в жестких климатических и механических условиях.

Основные характеристики:

• Максимальное рабочее напряжение: 850 В.
• Максимальная рабочая частота: 3 МГц.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Диапазон частот синусоидальной вибрации: 1–5000 Гц.
• Диапазон рабочих температур: от -60°C до +155°C.
• Максимальный рабочий ток на контакт: до 10 А (может варьироваться в зависимости от калибра и расположения контактов).
• Минимальное количество циклов сочленения-расчленения: 500.
• Степень защиты (для герметизированных исполнений): до IP67.
• Гарантийная наработка: не менее 10 000 часов.
• Вид климатического исполнения: всеклиматический (В).

Применение:

Соединители серии 2РТТ, включая модель 2РТТ48КПН9Ш27В, разработаны для обеспечения надежного электрического соединения в условиях высоких механических нагрузок, вибраций, повышенной влажности и широкого диапазона температур. Они широко используются в следующих отраслях:

• Авиационная и космическая техника (системы управления, навигации, связи).
• Военная техника и оборонно-промышленный комплекс (системы вооружения, радарные установки, полевое оборудование).
• Приборостроение и электронное оборудование (промышленные контроллеры, измерительная аппаратура).
• Железнодорожный транспорт (системы сигнализации, управления подвижным составом).
• Судостроение (морское и речное оборудование).
• Различные промышленные и автоматизированные системы, требующие высокой надежности соединений.

В 1985 году также выпускались соединители 2РТТ48КПН2Г24В и 2РТТ48КПН20Ш28В.
