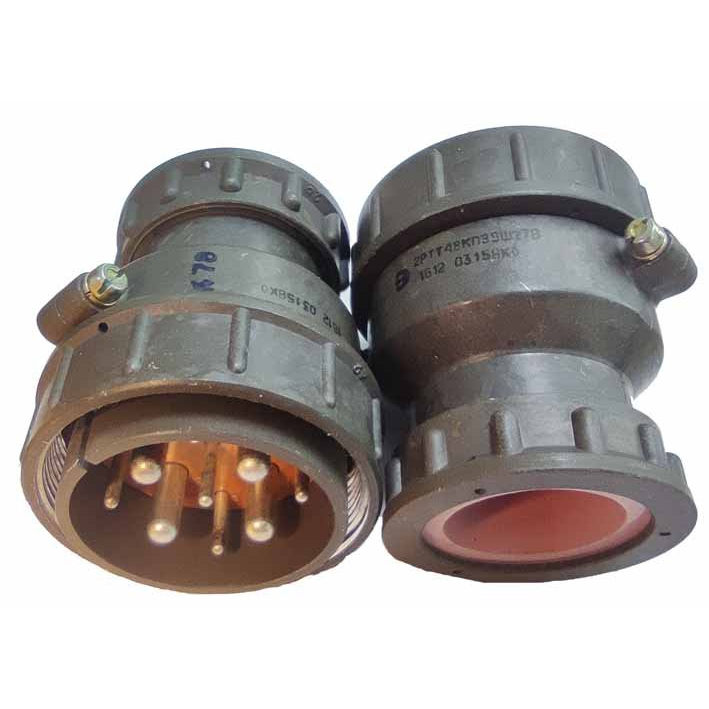

Разъём 2РТТ‑48КПН9Ш27В «Элекон» «5» — это кабельная вилка из серии цилиндрических низкочастотных разъёмов 2РТТ, предназначенная для соединения кабельных и блочных цепей в радиоэлектронной и радиотехнической аппаратуре общего назначения.

• Тип : вилка кабельная, цилиндрический низкочастотный соединитель 2РТТ.

• Серия/типоразмер : 2РТТ, условный размер корпуса 48, 9 контактов.

• Комбинация контактов (27) :

  • 5 штыревых контактов диаметром 2,5 мм;

  • 4 штыревых контакта диаметром 5,5 мм.


• Покрытие контактов : серебро (Ag) на латунной основе.

• Корпус : алюминиевый сплав А‑22, с оксидированным покрытием, серого цвета.

• Габариты : длина корпуса около 89 мм, диаметр ≈59,5 мм, высота ≈71 мм.

• Метод сочленения : резьбовой (М52×1,5) с прямыми патрубками и гайкой для неэкранированного кабеля.

• Климатическое исполнение : «В» — всеклиматическое, диапазон рабочих температур от примерно −60 до +100 °С, допускает высокую влажность и перепады давления.

• Максимальное рабочее напряжение : до 850 В (в некоторых источниках указано 700–850 В — варьируется по интерпретации ТУ).

• Максимальный рабочий ток :

  • около 35 А на контакт Ø 2,5 мм;

  • около 100 А на контакт Ø 5,5 мм;

  • суммарный ток разъёма до примерно 525 А.

• Сопротивление контактов : не более 1 мОм для Ø 2,5 мм и около 0,3 мОм для Ø 5,5 мм.

• Сопротивление изоляции : порядка 1000 МОм.

• Разъём используется в цепях постоянного и переменного тока с частотой до 3000 кГц, в аппаратуре, где требуются вибро‑ и ударостойкие соединения; выдерживает многократные удары до порядка 150 g и кратковременные удары до 1000 g.

• Обеспечивает ресурс до 500 сочленений‑расчленений и минимальную наработку порядка 1000 часов.

• Маркировка «5» обычно относится к виду приёмки по ГЕ0.364.120 ТУ и свидетельствует о контроле по приёмке «5» (внутренний контроль производства и приёмочный контроль).
