Назначение изделия

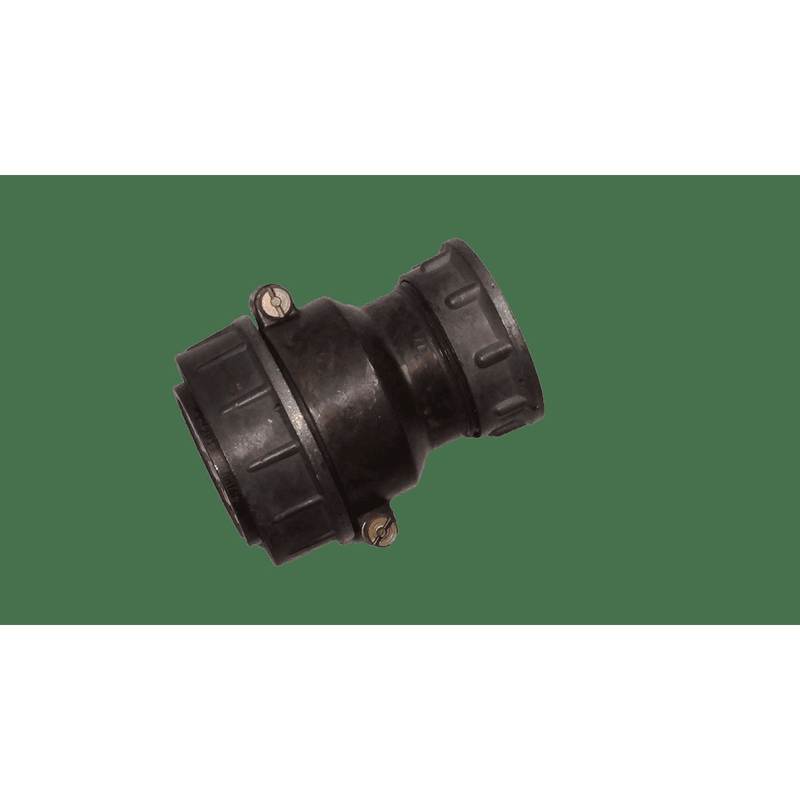

2РТТ48КПН9Ш26В Элекон «5» с артикулом 50879 — цилиндрический низкочастотный соединитель, выполненный в виде кабельной вилки. Изделие произведено заводом «Элекон» и имеет приёмку «5», что означает приёмку ОТК. По имеющимся данным, год выпуска — 2015, а период выпуска данной серии ориентировочно приходится на 2011–2015 годы.

Соединитель предназначен для применения в электрических цепях постоянного, переменного и импульсного тока. Диапазон рабочих частот переменного тока составляет до 3 МГц, рабочее напряжение — до 850 В по амплитудному значению. Изделие относится к категории 2РТТ48 и предназначено для разъёмного соединения кабельных линий в условиях, требующих защиты от пыли и брызг.

Конструкция и расшифровка обозначения

Соединитель состоит из вилки и розетки с резьбовой фиксацией. Корпус имеет пылебрызгозащищённое исполнение. Для монтажа предусмотрен внутренний объемный монтаж, допускающий ток до 200 А на один контакт. Общее количество контактов — 9, они различаются по диаметру и допустимому сопротивлению.

• 4 контакта диаметром 1,5 мм — сопротивление до 2,5 мОм;
• 2 контакта диаметром 2,5 мм — сопротивление до 1 мОм;
• 2 контакта диаметром 5,5 мм — сопротивление до 0,3 мОм;
• 1 контакт диаметром 9 мм — сопротивление до 0,15 мОм;

Расшифровка обозначения

• 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов;
• 48 — условный размер корпуса;
• КПН — кабельная вилка, прямой патрубок, неполная розетка;
• 9Ш — 9 контактов, штуцерное соединение;
• 26В — шаг контактов 26 мм, вариант исполнения В;

Технические характеристики

• производитель — завод «Элекон»;
• артикул — 50879;
• приёмка — «5» (ОТК);
• год выпуска — 2015;
• рабочее напряжение — до 850 В амплитудного значения;
• частота переменного тока — до 3 МГц;
• рабочая температура — от минус 60 до плюс 100 градусов Цельсия;
• устойчивость к вибрациям — до 300 м/с²;
• устойчивость к ударам — до 10000 м/с²;
• количество циклов сочленений-расчленений — 500;
• наработка — не менее 1000 часов;
• сопротивление изоляции — не менее 5000 МОм;
• максимальный ток на контакт — до 200 А;

Применение и эксплуатационные особенности

Разъём может применяться в низкочастотных цепях промышленного и специального оборудования, где необходимо разъёмное соединение с защитой от пыли и брызг. Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяет использовать изделие в жёстких климатических условиях. Устойчивость к вибрациям до 300 м/с² и ударам до 10000 м/с² расширяет возможность применения на подвижных объектах и оборудовании с механическими нагрузками.

Резьбовая фиксация обеспечивает плотное и надёжное сочленение вилки и розетки. Наработка не менее 1000 часов и допустимые 500 циклов сочленений-расчленений подтверждают пригодность соединителя для длительной эксплуатации. Сочетание девяти контактов разных диаметров позволяет использовать изделие как для силовых, так и для сигнальных линий, в том числе при токах до 200 А на отдельный контакт.
