2РТТ48КПН9Ш26В «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ48КПН9Ш26В «5» — это вилка кабельная низкочастотного цилиндрического разъёма серии 2РТТ с прямым патрубком и гайкой для монтажа неэкранированного кабеля.

Разъём предназначен для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных токов при максимальном напряжении до 850 В (амплитудное значение). Он обеспечивает пылебрызгозащиту, теплостойкость и используется во внутренних цепях с токовой нагрузкой на контакт до 200 А.

Условный размер корпуса — 48, количество контактов — 9 (комбинация Ш26В: 4 шт. Ø1,5 мм, 2 шт. Ø2,5 мм, 2 шт. Ø5,5 мм, 1 шт. Ø9 мм). Рабочая температура от -60 до +100 °С, сопротивление изоляции не менее 5000 МОм, сопротивление контакта — от 0,15 до 2,5 мОм в зависимости от диаметра.

Корпус металлический, изолятор из карболита, тип контактов — штыревой (вилка), монтаж — кабельный объёмного типа с резьбовой фиксацией. Обозначение «5» может указывать на модификацию или исполнение, соответствующее конкретным требованиям приёмки или года выпуска.

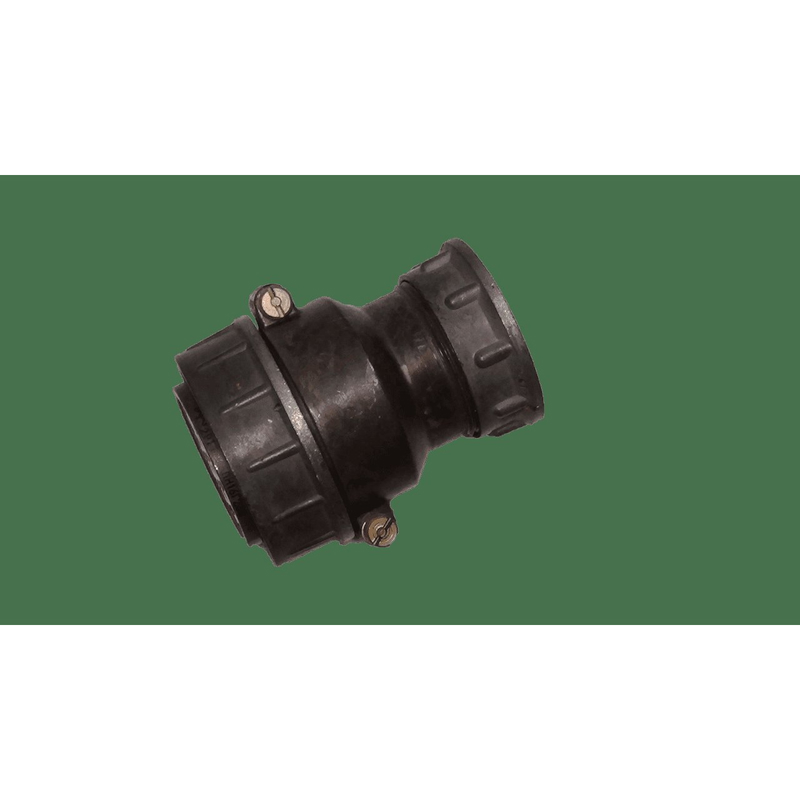

На изображении показаны подобные цилиндрические разъёмы, включая вилку с патрубком, что иллюстрирует типичную сборку и компоненты.

Описание

2РТТ48КПН9Ш26В

2РТТ48КПН9Ш26В: кабельная вилка для надежных электрических соединений

2РТТ48КПН9Ш26В — многоконтактная кабельная вилка серии 2РТТ, предназначенная для соединения электрических цепей в оборудовании, где важны устойчивость к механическим нагрузкам, температурным воздействиям и вибрации. Разъем применяется для внутреннего объемного монтажа и рассчитан на эксплуатацию в широком диапазоне условий.

Особенности разъема 2РТТ48КПН9Ш26В

Соединители серии 2РТТ относятся к цилиндрическим теплостойким и пылебрызгозащищенным разъемам ручного сочленения. Конструкция модели 2РТТ48КПН9Ш26В предусматривает резьбовое соединение, которое помогает надежно фиксировать вилку и ответную часть при работе оборудования с вибрацией или периодическими механическими воздействиями.

Кабельное исполнение с прямым патрубком предназначено для неэкранированного кабеля. Одношпоночная поляризация корпуса снижает риск неправильного сопряжения контактов при подключении. Контакты имеют серебряное покрытие, а электрический монтаж выполняется пайкой.

Контактная группа и параметры

Обозначение «Ш26» указывает на контактную схему из девяти контактов разных диаметров:

Контакты	Количество	Допустимая нагрузка на контакт
Ø 1,5 мм	4	до 20 А
Ø 2,5 мм	2	до 35 А
Ø 5,5 мм	2	до 100 А
Ø 9 мм	1	до 200 А

Максимальная суммарная токовая нагрузка для данного сочетания контактов составляет до 490 А. Амплитудное значение напряжения цепи может достигать 850 В, а сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Эксплуатационные возможности

Разъем 2РТТ48КПН9Ш26В рассчитан на применение в условиях, где требуется сохранить стабильность электрического контакта при внешних воздействиях. Для серии заявлены рабочие температуры от −60 до +100 °C, устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц и ресурс до 500 циклов сочленения и расчленения. Минимальная наработка составляет 1000 часов.

Такие характеристики делают вилку востребованной в промышленном оборудовании, системах энергоснабжения, транспортной технике, аппаратуре связи и других устройствах, использующих многоконтактные силовые и сигнальные цепи.

Расшифровка маркировки

Маркировка 2РТТ48КПН9Ш26В описывает ключевые конструктивные признаки изделия:

2РТТ — тип цилиндрического теплостойкого пылебрызгозащищенного соединителя.
48 — условный размер корпуса.
К — кабельное исполнение.
П — прямой патрубок.
Н — вариант для неэкранированного кабеля.
9 — количество контактов.
Ш26 — вариант сочетания контактов: четыре контакта Ø 1,5 мм, два Ø 2,5 мм, два Ø 5,5 мм и один Ø 9 мм.
В — всеклиматическое исполнение.

Применение 2РТТ48КПН9Ш26В

Вилка 2РТТ48КПН9Ш26В подходит для формирования разъемных соединений в цепях постоянного и переменного тока, включая системы с высокой токовой нагрузкой. Комбинация малых и крупных контактов позволяет одновременно передавать сигналы и питание между отдельными блоками оборудования.

При подборе ответной части важно учитывать тип соединителя, расположение и сочетание контактов, исполнение патрубка, вид подключаемого кабеля, условия окружающей среды и требования конкретной электрической схемы. Это позволит обеспечить корректное сопряжение и стабильную работу разъемного соединения.
