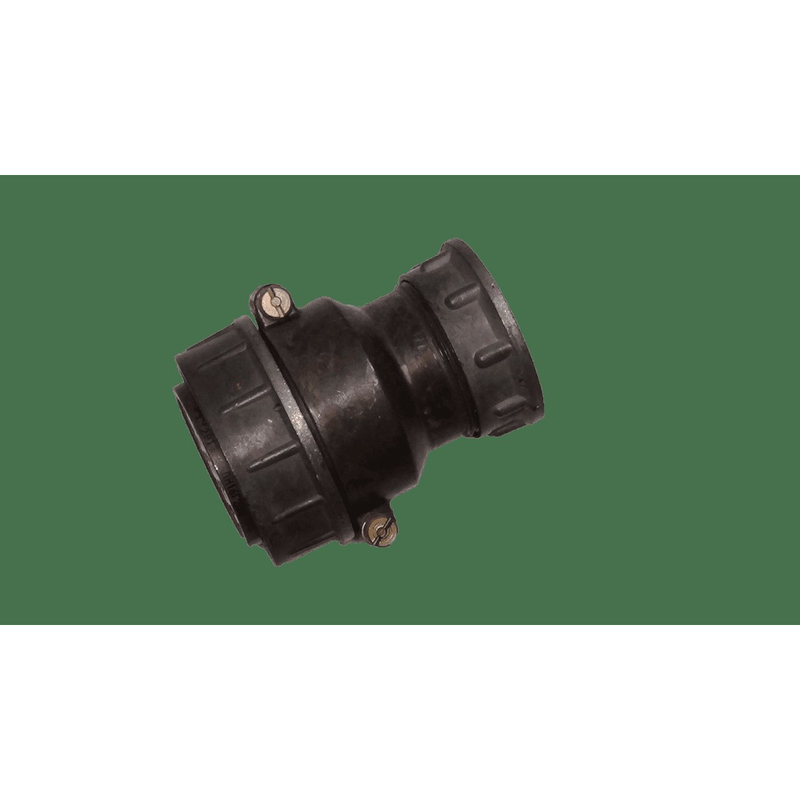

2РТТ48КПН9Ш26В — это вилка кабельная цилиндрического разъёма серии 2РТТ, предназначенная для надёжного соединения электрических цепей.

Назначение

Разъёмы типа 2РТТ пылебрызгозащищенные и теплостойкие, используются в электро-, радио- и контрольно-измерительных приборах для работы с постоянным, переменным током (до 3 МГц) и импульсными токами при напряжении до 850 В (амплитудное значение).

Конструкция

Это кабельная вилка с прямым патрубком для неэкранированного кабеля, сочленение резьбовое, поляризация одношпоночная. Состоит из вилки и розетки, которые могут быть приборными или кабельными; монтажная часть без патрубка, с прямым или угловым патрубком.

Характеристики

Количество контактов — 9 (4 шт. диаметром 1,5 мм, 2 шт. — 2,5 мм, 2 шт. — 5,5 мм, 1 шт. — 9 мм), покрытие контактов — серебро. Сопротивление изоляции не менее 5000 МОм, рабочая температура от -60 до +100 °С, синусоидальная вибрация 1–5000 Гц при ускорении до 30 g.

Электрические параметры

Ток на контакт: 20 А (Ø1,5 мм), 35 А (Ø2,5 мм), 100 А (Ø5,5 мм), 200 А (Ø9 мм); общая токовая нагрузка до 490 А. Сочленений-расчленений — до 500, наработка не менее 1000 часов.
