2РТТ48КПН9Г27В: кабельный цилиндрический соединитель для надежных электрических цепей

2РТТ48КПН9Г27В — кабельная розетка серии 2РТТ, предназначенная для формирования разъемных электрических соединений в оборудовании, работающем с постоянным и переменным током. Модель рассчитана на эксплуатацию в условиях вибраций, температурных перепадов и воздействия влаги в пределах требований к пылебрызгозащищенному исполнению.

Конструкция и назначение

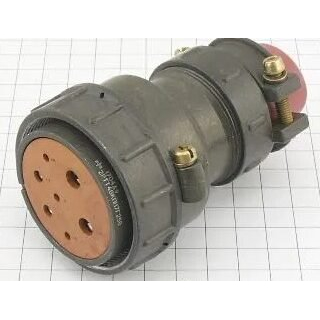

Разъем 2РТТ48КПН9Г27В относится к цилиндрическим низкочастотным соединителям. Он выполнен в виде кабельной розетки с прямым патрубком и гайкой, предназначенной для монтажа неэкранированного кабеля. Буква «Г» в обозначении указывает на гнездовые контакты, а сочетание «КПН» характеризует кабельное исполнение с прямым патрубком и конструкцией для неэкранированного кабеля.

Соединение с ответной частью осуществляется резьбовым способом. Одношпоночная поляризация корпуса помогает исключить ошибочное совмещение контактов при подключении, что особенно важно при монтаже аппаратуры с силовыми и сигнальными цепями.

Основные характеристики

Контакты выполнены из латуни и имеют серебряное покрытие, способствующее снижению переходного сопротивления. Корпус изготовлен из металлического сплава, а изолятор — из карболита. В конструкции предусмотрена уплотнительная втулка, однако изделие не относится к герметичным разъемам.

Где применяется 2РТТ48КПН9Г27В

Соединитель 2РТТ48КПН9Г27В используют в радиоэлектронной, радиотехнической, промышленной и специальной аппаратуре, где требуется надежное многоконтактное подключение кабеля. Разъем подходит для передачи питания и электрических сигналов в составе оборудования общего назначения.

Типичные задачи применения:

• Подключение кабельных жгутов к аппаратуре и шкафам управления.

• Формирование разъемных соединений в силовых цепях.

• Монтаж приборов, испытательных комплексов и промышленного оборудования.

• Использование в системах, испытывающих вибрационные и температурные нагрузки.

• Соединение электрических цепей постоянного и переменного тока частотой до 3 МГц.

Пример использования

Например, в промышленном модуле управления разъем 2РТТ48КПН9Г27В может применяться для вывода единого кабельного жгута: пять контактов меньшего диаметра передают управляющие или измерительные сигналы, а четыре контакта Ø 5,5 мм используются для подключения более мощных электрических цепей. Такое контактное сочетание позволяет компактно объединить несколько типов цепей в одном резьбовом соединении.

Преимущества модели

Ключевые особенности 2РТТ48КПН9Г27В — 9-контактная конфигурация, прочный цилиндрический корпус, резьбовая фиксация и широкий рабочий температурный диапазон. Серебряное покрытие контактных элементов, извлекаемая конструкция контактов и ресурс до 500 соединений-разъединений делают этот разъем практичным решением для оборудования, где важны стабильность контакта и удобство технического обслуживания.
