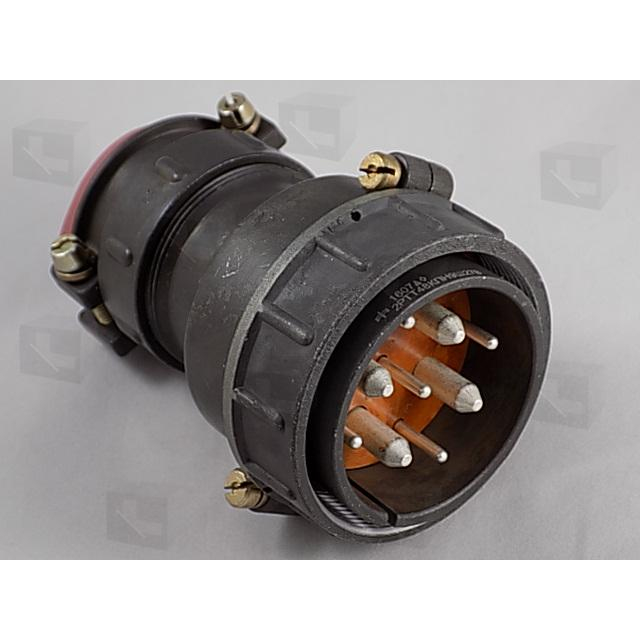

2РТТ48КПН9Г27В: кабельная розетка для силовых и сигнальных цепей

2РТТ48КПН9Г27В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки. Модель применяется для создания разъёмных соединений в цепях постоянного и переменного тока, где важны механическая прочность, устойчивость к внешним воздействиям и передача значительных токов через многоконтактный интерфейс.

Соединитель рассчитан на работу при напряжении до 850 В и в цепях с частотой до 3 МГц. Благодаря сочетанию контактов разных диаметров он подходит для комбинированной передачи силовых линий и управляющих сигналов в составе одного кабельного жгута.

Конструкция 2РТТ48КПН9Г27В

Маркировка определяет основное конструктивное исполнение соединителя:

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 48 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — гайка для ввода неэкранированного кабеля.

• 9 — общее число контактов.

• Г27 — сочетание контактов: пять контактов диаметром 2,5 мм и четыре контакта диаметром 5,5 мм.

• В — розетка с гнездовыми контактами.

Корпус соединителя выполнен из металла, а изолятор — из карболита. Кабельная конструкция с прямым патрубком упрощает ввод кабеля по оси разъёма и удобна для монтажа в жгутах, шкафах управления, распределительных системах и аппаратуре с ограниченным пространством.

Технические характеристики

Контакты из латуни с серебряным покрытием обеспечивают низкое переходное сопротивление: не более 1 мОм для контактов Ø2,5 мм и не более 0,3 мОм для контактов Ø5,5 мм. Такое решение снижает потери при передаче тока и ограничивает нагрев контактной группы при корректно подобранном сечении кабеля и соблюдении требований монтажа.

Особенности применения

Розетка 2РТТ48КПН9Г27В предназначена для работы в промышленной, транспортной, энергетической, радиотехнической и специальной аппаратуре. Разъём может использоваться в системах, где необходимо надёжно подключать силовые цепи вместе с цепями управления, сигнализации или контроля.

Типичные задачи применения:

• подключение электроприводов, силовых модулей и исполнительных механизмов;

• коммутация кабельных жгутов в распределительных шкафах;

• соединение оборудования с внешними кабельными линиями;

• передача питания и управляющих сигналов через единый многоконтактный разъём;

• использование в аппаратуре, рассчитанной на вибрационные и механические нагрузки.

Резьбовое сочленение помогает предотвратить случайное разъединение при вибрации и повышенных механических нагрузках. Одношпоночная поляризация исключает неправильную ориентацию половин соединителя при стыковке.

Что учитывать при монтаже

Для стабильной работы 2РТТ48КПН9Г27В важно правильно подобрать ответную часть, кабель и технологию монтажа. Контакты рассчитаны на объёмный монтаж пайкой; качество пайки, отсутствие перегрева изолятора и надёжная фиксация кабеля критичны для сохранения электрических характеристик.

Перед установкой следует проверить:

• соответствие ответного соединителя серии, размера корпуса, контактной схемы и поляризации;

• назначение каждого контакта по электрической схеме;

• допустимый ток для контактов разного диаметра;

• сечение и наружный диаметр подключаемого неэкранированного кабеля;

• надёжность затяжки резьбового соединения и кабельного ввода;

• отсутствие загрязнений, окисления и повреждений серебряного покрытия контактов.

2РТТ48КПН9Г27В — практичное решение для разъёмного подключения многожильных кабелей в силовых и комбинированных электрических системах. Сочетание девяти контактов, включая четыре силовых контакта Ø5,5 мм, резьбовой фиксации и широкого температурного диапазона делает эту кабельную розетку востребованной в оборудовании, где требуется надёжное и обслуживаемое соединение.
