Назначение и классификация

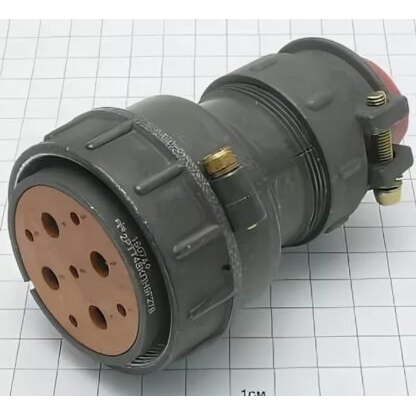

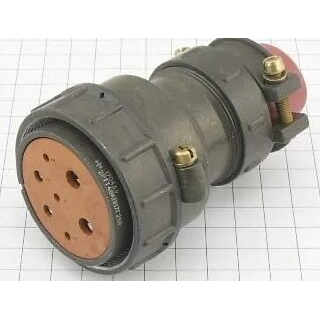

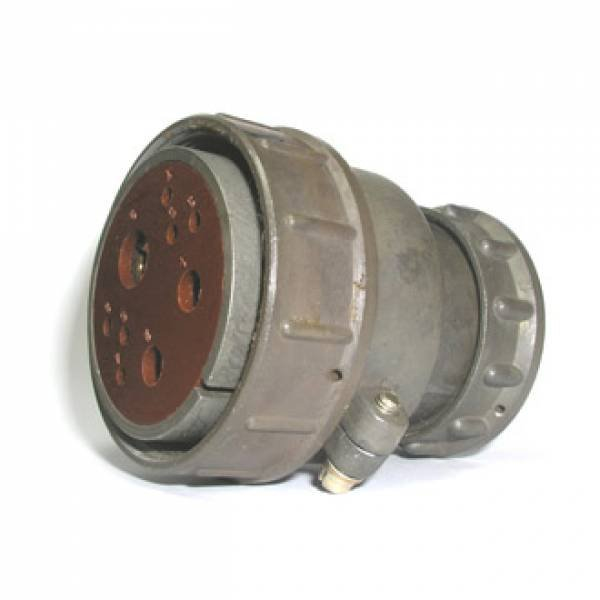

2РТТ48КПН9Г26В Элекон «5» — цилиндрический низкочастотный разъём в исполнении «розетка кабельная». Изделие предназначено для коммутации электрических цепей в составе низкочастотной аппаратуры, где требуется разъёмное резьбовое соединение с высокой механической устойчивостью и стабильным электрическим контактом. Артикул производителя — 50877, категория — 2РТТ48.

Разъём изготовлен АО «Завод Элекон». Вид приёмки — «5», что соответствует требованиям ВП и ПЗ по нормам ГЕ0.364.120 ТУ. Год приёмки — 2015. Такая приёмка подтверждает возможность применения изделия в аппаратуре с повышенными требованиями к надёжности и контролю качества.

Конструктивные особенности

Корпус разъёма имеет условный размер 48. Материал корпуса — алюминиевый сплав с оксидированием, цвет — тёмно-серый. Изолятор выполнен из карболита. Конструкция включает прямой кабельный патрубок, рассчитанный на подключение неэкранированного кабеля. Сочленение ответных частей — резьбовое.

Контактная группа насчитывает 9 контактов типа «гнездо». Номер набора 26 определяет стандартное сочетание: 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм. Покрытие контактов — серебро. Метод монтажа — объёмный, пайка.

• условный размер корпуса — 48;
• количество контактов — 9;
• тип контактов — гнездо;
• сочетание контактов набора 26 — 5 контактов диаметром 2,5 мм и 4 контакта диаметром 5,5 мм;
• покрытие контактов — серебро;
• монтаж — объёмный, пайка;
• патрубок — прямой, для неэкранированного кабеля;
• сочленение — резьбовое;
• материал корпуса — алюминиевый сплав с оксидированием;
• материал изолятора — карболит.

Масса разъёма составляет около 260 г. Габаритные размеры — примерно 59,5×92 мм.

Электрические параметры

• номинальное напряжение — до 850 В;
• рабочий ток для контактов диаметром 2,5 мм — 35 А;
• рабочий ток для контактов диаметром 5,5 мм — 100 А;
• максимальная частота — 3 МГц;
• сопротивление изоляции — не менее 5000 МОм.

Указанные параметры позволяют использовать разъём в силовых и сигнальных низкочастотных цепях с токами, не превышающими установленные значения для соответствующей контактной группы.

Условия эксплуатации и механическая стойкость

Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение В — всеклиматическое, что допускает эксплуатацию в различных климатических условиях.

Разъём устойчив к вибрационным нагрузкам в диапазоне частот 1–5000 Гц с ускорением до 300 метров в секунду в квадрате. По ударной стойкости изделие выдерживает одиночные удары с ускорением до 10000 метров в секунду в квадрате и многократные удары с ускорением до 1500 метров в секунду в квадрате.

Ресурс разъёма — 500 циклов сочленения. Это обеспечивает стабильную работу при периодической перекоммутации и техническом обслуживании аппаратуры.

Применение

Разъём применяется в низкочастотной аппаратуре, где требуется кабельное соединение с резьбовой фиксацией, защищёнными контактами и устойчивостью к механическим воздействиям. Благодаря серебряному покрытию контактов и всеклиматическому исполнению он подходит для цепей с токами до 100 А и номинальным напряжением до 850 В в пределах указанных частот и условий эксплуатации.

При монтаже используется объёмная пайка. Прямой патрубок предназначен для неэкранированного кабеля, что упрощает подключение в аппаратуре с открытой или фиксированной кабельной трассой. Резьбовое сочленение обеспечивает надёжную фиксацию ответной части и защиту от самопроизвольного разъединения.
