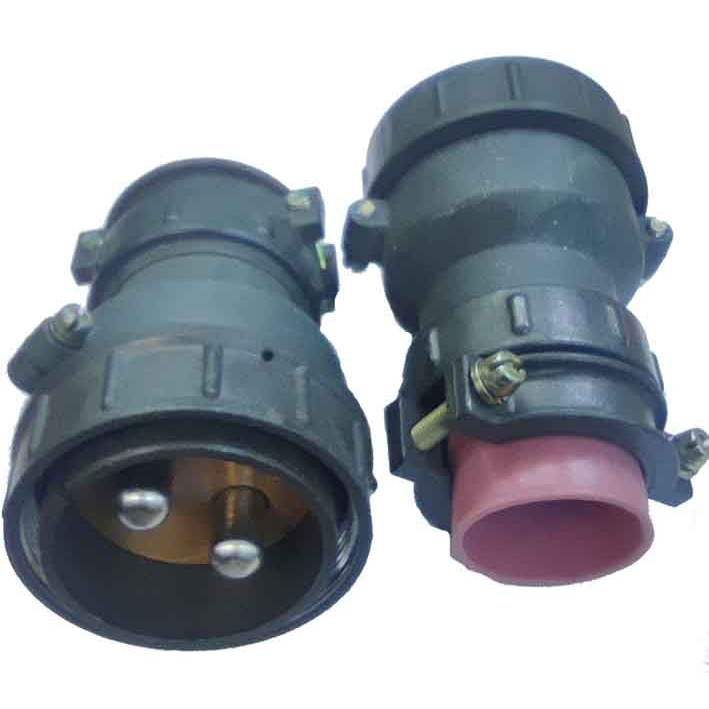

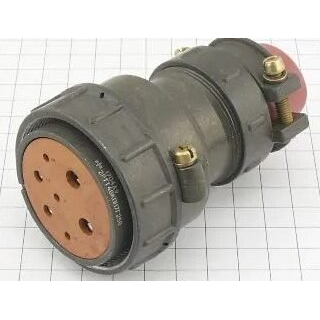

2РТТ48КПН7Ш2В ВИЛКИ КАБЕЛЬНЫЕ Элекон

Цена:

4700 ₽

Производитель: Элекон

Технические характеристики

Вилка кабельная 2РТТ48КПН7Ш2В — это цилиндрический низкочастотный соединитель серии 2РТТ, выпускаемый ОАО «Завод Элекон» (Россия) по техническим условиям ГЕ0.364.120 ТУ. Она предназначена для соединения электрических цепей в промышленном и специальном оборудовании, в том числе в условиях повышенных механических и климатических нагрузок.

Серия и тип : относится к разъёмам серии 2РТТ, тип «вилка кабельная» (обозначение «К» в маркировке).
Конструкция корпуса : корпус выполнен из алюминиевого сплава, поверхность — с оксидным покрытием, форма корпуса — цилиндрическая.
Контакты : внутри разъёма 7 контактов, тип контактов — штыри (маркировка «Ш»), диаметр контактов около 2,5 мм, материал контактов — латунь с серебряным покрытием; контакты выполнены как извлекаемые.
Изолятор : сделан из карболита, что обеспечивает хорошую электрическую изоляцию и устойчивость к нагреву.

Рабочее напряжение : может использоваться в цепях постоянного и переменного тока с напряжением до примерно 700 В (амплитудное значение порядка 850 В), что типично для разъёмов серии 2РТТ.
Ток на контакт : рабочий ток на один контакт обычно до около 35 А, при этом общий ток через разъём может достигать значений порядка 150–200 А в зависимости от конструкции и условий эксплуатации.
Монтаж : электрический монтаж — пайка, механический монтаж — объёмный, с фиксацией кабеля через патрубок и накидную гайку; патрубок прямой, для неэкранированного кабеля (обозначение «ПН»).

Климатическое исполнение : разъём относится к всеклиматическому исполнению (буква «В» в маркировке), его можно использовать в широком диапазоне температур, примерно от −60 °C до +100 °C, при высокой относительной влажности и разрежении воздуха.
Механическая стойкость : конструкция рассчитана на сотни циклов сочленений‑расчленений (ресурс порядка 500 циклов), а также на воздействие вибрации и ударов, что характерно для изделий серии 2РТТ.
Совместимость : разъём сочетается с приборными и кабельными розетками аналогичной серии 2РТ/2РТТ, обеспечивая герметичное соединение в блочных конструкциях.

Описание

Назначение и область применения

Вилка кабельная 2РТТ48КПН7Ш2В — цилиндрический низкочастотный соединитель серии 2РТТ, выпускаемый ОАО «Завод Элекон» (Россия) по техническим условиям ГЕ0.364.120 ТУ. Изделие предназначено для соединения электрических цепей в промышленном и специальном оборудовании, в том числе в условиях повышенных механических и климатических нагрузок.

Разъём применяется в блочных конструкциях, где требуется надёжное и герметичное сочленение кабельной вилки с приборной или кабельной розеткой аналогичной серии 2РТ/2РТТ. Конструкция рассчитана на эксплуатацию в составе оборудования, работающего при вибрации, ударах и значительных перепадах температур.

Конструкция и материалы

Корпус вилки выполнен из алюминиевого сплава с оксидным покрытием, форма корпуса цилиндрическая. Изолятор изготовлен из карболита, что обеспечивает хорошую электрическую изоляцию и устойчивость к нагреву. Контакты — штыри из латуни с серебряным покрытием, извлекаемого типа. Внутри разъёма установлено 7 контактов диаметром около 2,5 мм.

Механический монтаж — объёмный, с фиксацией кабеля через прямой патрубок для неэкранированного кабеля и накидную гайку. Электрический монтаж выполняется пайкой. Обозначение «К» в маркировке указывает на тип «вилка кабельная», «ПН» — на прямой патрубок для неэкранированного кабеля, «Ш» — на штыревые контакты.

Электрические параметры и условия эксплуатации

Рабочее напряжение: цепи постоянного и переменного тока до примерно 700 В, амплитудное значение порядка 850 В
Рабочий ток на один контакт: до около 35 А
Общий ток через разъём: до порядка 150–200 А в зависимости от конструкции и условий эксплуатации
Климатическое исполнение: всеклиматическое, обозначение «В»
Диапазон рабочих температур: примерно от минус 60 °C до плюс 100 °C
Допустимая относительная влажность: высокая, в том числе при разрежении воздуха

Механическая стойкость и ресурс

Конструкция вилки рассчитана на сотни циклов сочленений-расчленений, ресурс составляет порядка 500 циклов. Изделие устойчиво к воздействию вибрации и ударов, что характерно для разъёмов серии 2РТТ и подтверждает возможность применения в промышленном и специальном оборудовании.

Артикул изделия: 6598. Производитель: ОАО «Завод Элекон», Россия.
