Назначение и область применения

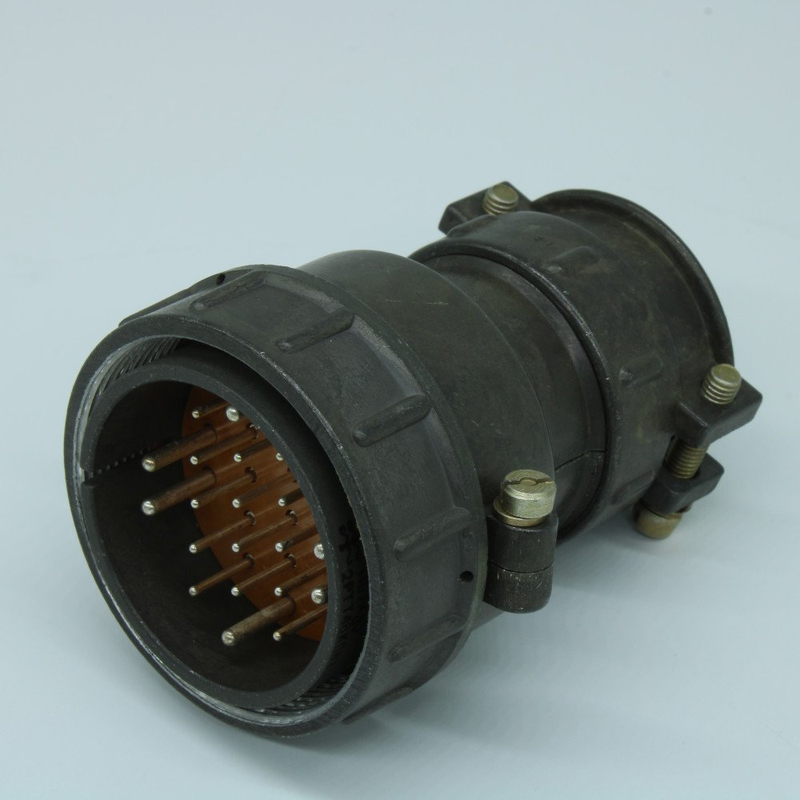

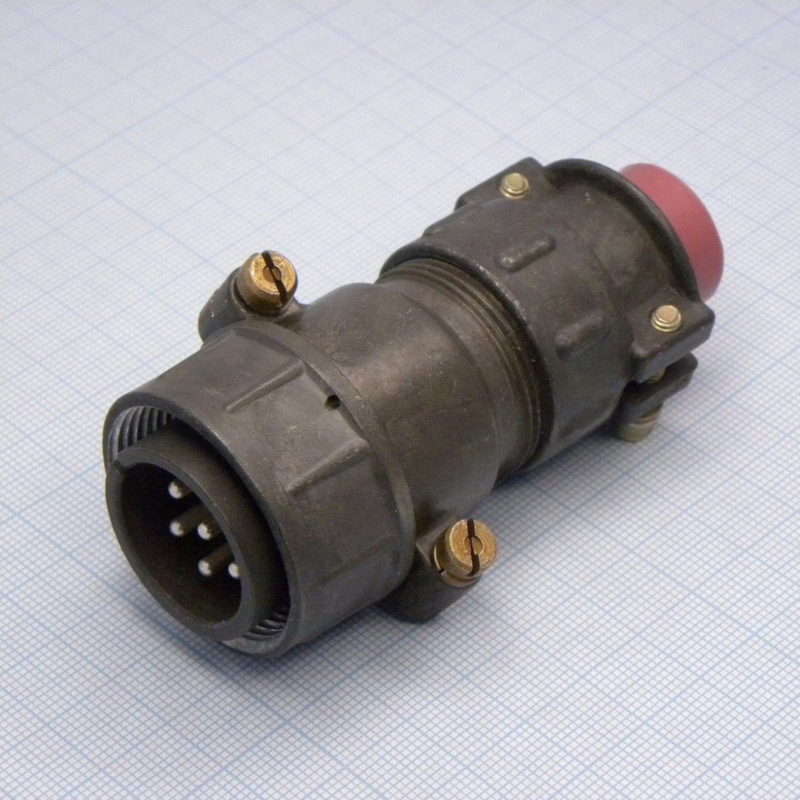

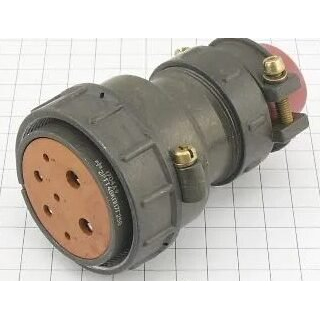

Разъём 2РТТ48КПН7Ш2В «5» представляет собой цилиндрический низкочастотный электрический соединитель вилочного типа в пылебрызгозащищённом исполнении. Изделие входит в серию 2РТТ и предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Конструкция рассчитана на применение в условиях повышенной влажности, запылённости и воздействия атмосферных осадков, что допускает монтаж как внутри помещений, так и в наружных установках с соответствующей защитой места сочленения.

Соединитель ориентирован на использование в аппаратуре промышленного, связного и испытательного назначения, где требуется стабильное электрическое соединение при вибрационных и ударных нагрузках. Всеклиматическое исполнение позволяет эксплуатировать разъём в широком диапазоне температур и при пониженном атмосферном давлении, сохраняя заявленные электрические параметры.

Конструктивные особенности

Корпус изделия имеет условный размер 48 и выполнен в кабельном варианте с прямым патрубком. Для фиксации неэкранированного кабеля предусмотрена накидная гайка, обеспечивающая надёжный ввод и разгрузку кабеля от механических напряжений. Присоединительная часть — вилка, сочленение с ответной розеткой осуществляется резьбовым способом с одношпоночной поляризацией, что исключает неправильную ориентацию при стыковке.

Контактная группа соответствует индексу 7 и имеет серебряное покрытие контактов. Покрытие серебром снижает переходное сопротивление и повышает устойчивость к окислению в процессе длительной эксплуатации. Контакты рассчитаны на присоединение проводников методом пайки. Рабочий ток на один контакт в серии 2РТТ варьируется в зависимости от диаметра контактных элементов в пределах от 20 до 200 А. Сопротивление изоляции составляет не менее 1000 МОм.

Технические и эксплуатационные параметры

• Условный размер корпуса: 48
• Вид корпуса: кабельный, прямой патрубок
• Тип кабельного ввода: гайка для неэкранированного кабеля
• Климатическое исполнение: всеклиматическое
• Частотный диапазон: до 3 МГц
• Максимальное рабочее напряжение: 850 В (амплитудное значение)
• Сопротивление изоляции: не менее 1000 МОм
• Рабочий ток на контакт: от 20 до 200 А в зависимости от диаметра контакта
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Покрытие контактов: серебро
• Способ монтажа проводников: пайка
• Приёмка: «5»

Устойчивость к внешним воздействиям и надёжность

Изделие выдерживает воздействие вибрации в диапазоне частот до 1000 Гц при ускорении 100 метров на секунду в квадрате, а также механические удары многократного действия. Ресурс по числу сочленений и расчленений составляет 500 циклов. Минимальная наработка на отказ — не менее 1000 часов. Срок сохраняемости — 15 лет при соблюдении условий хранения, предусмотренных технической документацией.

Благодаря пылебрызгозащищённому исполнению разъём сохраняет работоспособность при попадании брызг воды и воздействии пыли. Конструкция соединителя допускает эксплуатацию в условиях пониженного атмосферного давления, что расширяет область применения в бортовой и высотной аппаратуре. Резьбовое сочленение обеспечивает плотный контакт корпусов и стабильность экранирования в местах стыка.

Соответствие техническим условиям

Разъём 2РТТ48КПН7Ш2В «5» изготовлен в соответствии с техническими условиями ГЕ0.364.120ТУ. В данных о товаре производитель не указан, однако изделие относится к серии 2РТТ, которая в отечественной практике связывается с продукцией завода «ЭЛЕКОН». Приёмка «5» отражает установленный порядок контроля качества при отгрузке изделия заказчику.

Изделие поставляется с артикулом 6597 и предназначено для монтажа в аппаратуре, проектируемой под разъёмы серии 2РТТ с условным размером корпуса 48. При подборе ответной части необходимо учитывать резьбовой тип сочленения, одношпоночную поляризацию и число контактов, соответствующее индексу 7.
