Назначение и область применения

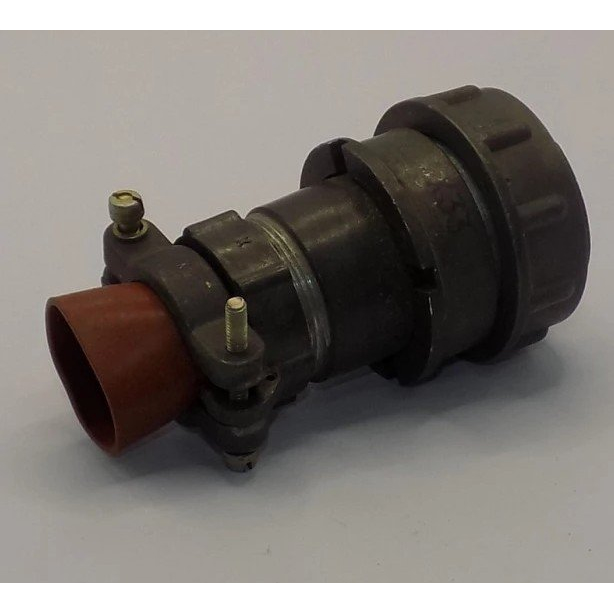

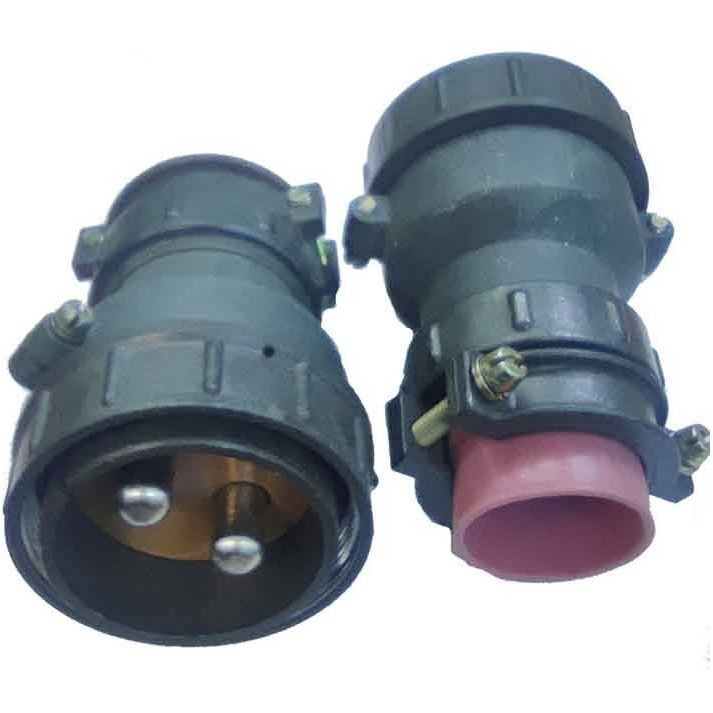

Вилка кабельная 2РТТ48КПН7Ш25В представляет собой цилиндрический электрический соединитель серии 2РТТ48, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока в составе промышленной и специальной аппаратуры. Изделие ориентировано на применение в системах внутреннего монтажа, где требуется высокая механическая прочность сочленения, устойчивость к внешним воздействиям и стабильность электрических параметров в широком диапазоне условий.

Соединитель применяется в теплостойких и пылебрызгозащищённых устройствах, работающих в суровых климатических и эксплуатационных условиях. Он подходит для аппаратуры, предъявляющей повышенные требования к виброустойчивости, ударопрочности и сохранению работоспособности при значительных перепадах температур и пониженном атмосферном давлении. Благодаря комбинированной контактной схеме вилка позволяет одновременно коммутировать силовые и сигнальные цепи в пределах одного корпуса, что упрощает монтаж и сокращает количество соединительных узлов в системе.

Подтверждённые технические особенности

Соединитель 2РТТ48КПН7Ш25В рассчитан на максимальное рабочее напряжение 850 В и частоту до 3 МГц. Изделие оснащено семью контактами трёх типоразмеров, размещёнными в цилиндрическом изоляторе:

• три контакта диаметром 1,5 мм — допустимый ток до 10 А на контакт, сопротивление контакта 2,5 мОм;
• два контакта диаметром 3,5 мм — допустимый ток до 50 А на контакт, сопротивление контакта 0,75 мОм;
• два контакта диаметром 5,5 мм — допустимый ток до 100 А на контакт, сопротивление контакта 0,3 мОм.

Суммарный допустимый ток по всем контактам достигает 330 А. Соединитель выдерживает ток до 200 А на отдельный контакт в режимах, предусмотренных конструкторской документацией. Сочетание контактов разного диаметра позволяет распределять нагрузку: малогабаритные контакты используются для сигнальных линий и цепей управления, контакты большего сечения — для подвода силового питания.

Сопротивление изоляции составляет не менее 5000 МОм. Сочленение ответных частей — резьбовое, что обеспечивает плотное прилегание контактных пар и защиту от самопроизвольного расчленения при вибрационных и ударных воздействиях. Контакты имеют золотистое покрытие, снижающее переходное сопротивление и повышающее коррозионную стойкость в условиях повышенной влажности и агрессивных сред.

Условия эксплуатации и надёжность

Изделие рассчитано на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и имеет всеклиматическое исполнение, что подтверждается буквенным обозначением «В» в маркировке. Соединитель сохраняет работоспособность при воздействии вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g, а также при многократных ударных нагрузках с ускорением до 1000 g.

Допускается эксплуатация в условиях глубокого вакуума при остаточном давлении до 1,3×10 в минус четвёртой степени Па. Ресурс по числу циклов сочленения и расчленения составляет 500 циклов, что подтверждает механическую износостойкость резьбового узла и контактных элементов. Перечисленные характеристики делают соединитель пригодным для использования в бортовой аппаратуре, передвижных установках, испытательном оборудовании и промышленных системах, подвергающихся интенсивным механическим и климатическим нагрузкам.

Комплектация и сведения о поставке

Артикул изделия — 80123. Каталожная позиция «2011 5: 10 шт» указывает на количество единиц в заводской упаковке: соединители поставляются партиями по 10 штук. Такая кратность удобна при формировании складских запасов, плановом обслуживании оборудования и мелкосерийном производстве, где требуется резерв соединителей для замены или комплектации нескольких устройств.
