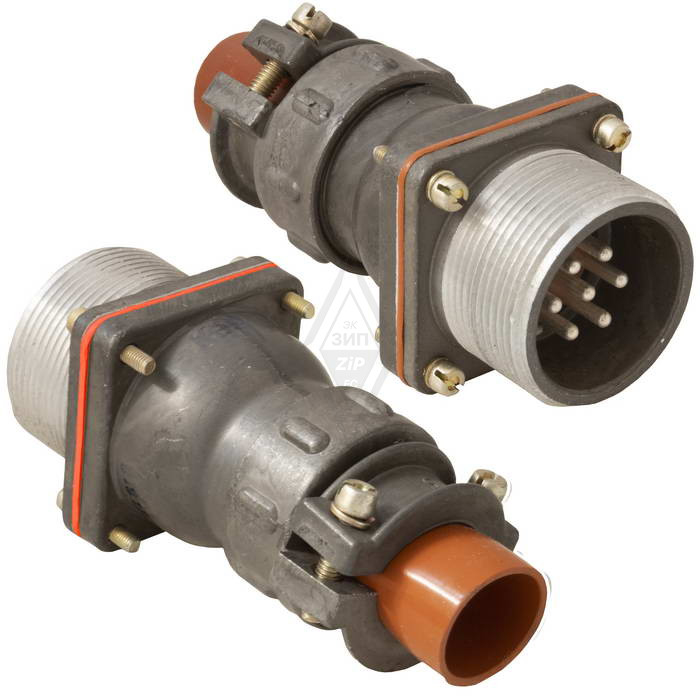

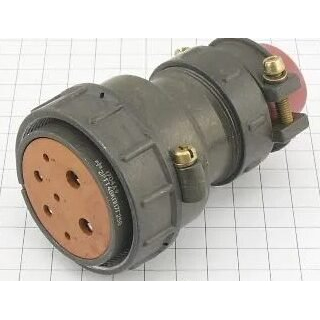

2РТТ48КПН7Г2В — это цилиндрический низкочастотный разъём (соединитель) серии 2РТТ, пылебрызгозащищённый, предназначенный для электрических цепей постоянного и переменного тока частотой до 3 МГц при максимальном рабочем напряжении 850 В (амплитудное значение).

Общие характеристики

Соединители типа 2РТТ применяются в электро- и радиотехнической аппаратуре, контрольно-измерительных приборах. Рабочая температура от -60 до +100 °C, всеклиматическое исполнение по ГОСТ. Покрытие контактов — серебро, число сочленений — до 500.

Расшифровка обозначения

• 2РТТ — тип соединителя.

• 48 — условный размер корпуса.

• К — кабельный корпус.

• П — прямой патрубок.

• Н — гайка для неэкранированного кабеля.

• 7 — количество контактов.

• Г — розетка (Ш — вилка).

• 2 — сочетание контактов.

• В — всеклиматическое исполнение.

Технические параметры

Максимальная рабочая частота — 3 МГц, сопротивление изоляции — не менее 5000 МОм. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², механические удары до 10000 м/с² (одиночные). Работает при пониженном давлении 1,3·10⁻⁴ Па и влажности 98% при +40 °C.​
