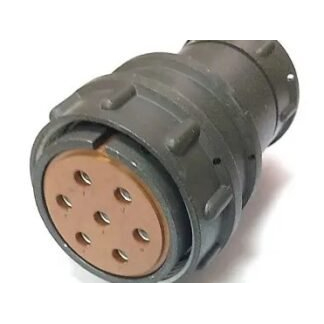

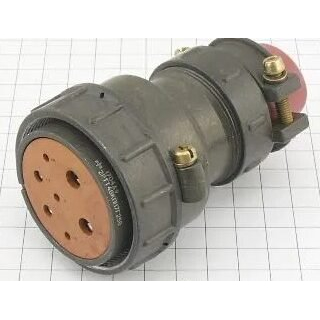

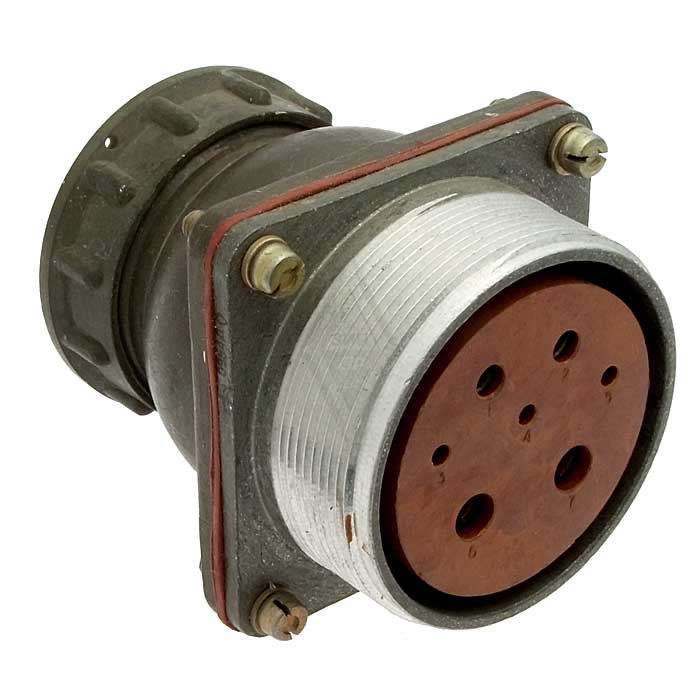

Соединитель 2РТТ48КПН7Г25В: кабельная розетка для силовых цепей

2РТТ48КПН7Г25В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для разъёмного подключения кабелей в цепях постоянного и переменного тока. Изделие выполнено в кабельном корпусе с прямым патрубком и применяется там, где требуется надёжное многоконтактное соединение оборудования, шкафов управления, силовых кабельных линий и специализированной аппаратуры.

Маркировка указывает на исполнение с корпусом условного размера 48 и семью контактами. Контактная часть выполнена в варианте «розетка», что важно учитывать при подборе ответной части соединителя — вилки с соответствующим сочетанием контактов.

Расшифровка маркировки

Обозначение 2РТТ48КПН7Г25В содержит основные конструктивные признаки изделия:

Таким образом, 2РТТ48КПН7Г25В представляет собой кабельную розетку с прямым выводом кабеля и крепёжной гайкой, рассчитанной на применение с неэкранированным кабелем.

Конструкция и подключение

Соединители серии 2РТТ используют резьбовое сочленение , которое обеспечивает механически устойчивую фиксацию пары «вилка—розетка» и снижает риск самопроизвольного рассоединения при вибрации или перемещении кабеля. Для корпусов серии также характерна одношпоночная поляризация: она помогает исключить неверную ориентацию при стыковке ответных частей.

Монтаж проводников выполняется объёмным способом пайкой. Контакты имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильного электрического контакта при длительной эксплуатации. Для соединителей 2РТТ указывается ресурс до 500 сочленений, минимальная наработка 1000 часов и сохраняемость 15 лет при соблюдении условий хранения и эксплуатации.

Рабочие параметры серии

Семиконтактная компоновка 25 предназначена для передачи питания и управляющих сигналов в составе одного разъёмного интерфейса. Рабочие характеристики конкретной контактной схемы следует сверять с конструкторской документацией, поскольку допустимый ток определяется диаметром и сочетанием контактов.

Для соединителей 2РТТ в целом указываются следующие ориентировочные параметры:

• Работа в цепях постоянного и переменного тока.

• Максимальное рабочее напряжение — до 850 В.

• Номинальная токовая нагрузка зависит от сочетания контактов и может находиться в диапазоне от 20 до 200 А на контакт.

• Рабочий температурный диапазон — от −60 до +100 °C.

• Соединитель относится к негерметичным исполнениям.

• Пылебрызгозащищённость обеспечивается при применении предусмотренных резиновых кожухов, втулок и шайб.

Где применяется 2РТТ48КПН7Г25В

Кабельная розетка 2РТТ48КПН7Г25В востребована в оборудовании, где необходимо быстро разъединять и повторно подключать кабельные сборки без нарушения стационарного монтажа. Типичные области использования:

• Системы электроснабжения промышленного оборудования.

• Шкафы автоматики, управления и распределения питания.

• Испытательные стенды и лабораторные установки.

• Транспортная, энергетическая и специальная техника.

• Кабельные соединения в аппаратуре, работающей при вибрациях, перепадах температуры и других неблагоприятных внешних воздействиях.

При подборе ответной части необходимо сопоставить не только серию и размер корпуса, но и число контактов, их сочетание «25», тип контактной части, климатическое исполнение и конструкцию патрубка. Корректно подобранная пара обеспечивает полноценное резьбовое сочленение, электрическую совместимость и требуемую надёжность соединения.
