Назначение и область применения

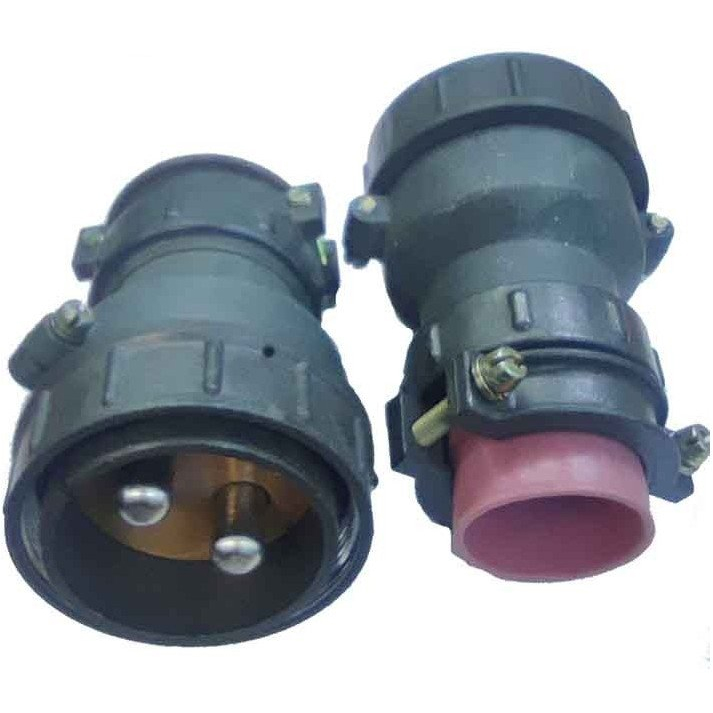

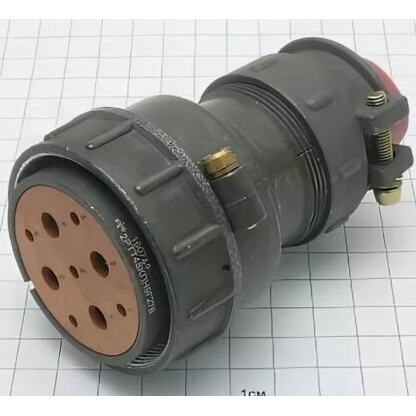

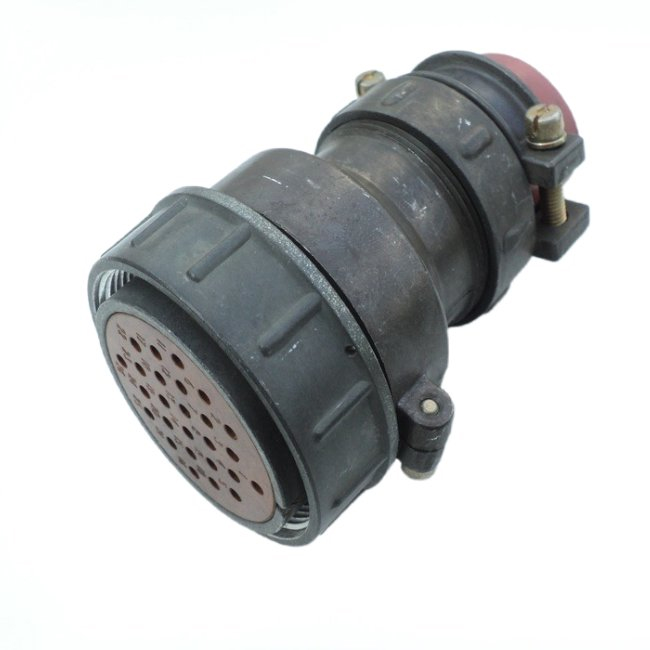

Кабельная розетка 2РТТ48КПН2В представляет собой современный цилиндрический соединитель, разработанный в качестве прямой замены устаревшему разъёму ШР48П2НШ9. Изделие относится к серии теплостойких, пылебрызгозащищённых разъёмов ручного соединения и предназначено для внутреннего объёмного монтажа при работе с неэкранированным кабелем. Основная задача соединителя — коммутация электрических цепей постоянного и переменного тока в стационарных и подвижных электротехнических системах.

Благодаря своим характеристикам розетка применяется в промышленном оборудовании, энергетических установках, системах управления и распределения питания. Изделие допускает эксплуатацию в тропических климатических условиях, что подтверждается тропикоустойчивым исполнением и наличием резьбовой фиксации, обеспечивающей надёжное сочленение даже при повышенной влажности и температурных перепадах. Всеклиматическое исполнение позволяет использовать разъём в широком диапазоне внешних воздействий.

Технические характеристики

Соединитель 2РТТ48КПН2В оснащён двумя контактами с сочетанием 24, что обеспечивает передачу значительной электрической мощности. Ключевые параметры изделия:

• Количество контактов — 2 (сочетание 24)
• Максимальная токовая нагрузка на контакт — до 200 А
• Максимальная общая токовая нагрузка — 400 А
• Рабочее напряжение — до 700 В, амплитудное значение — 850 В
• Рабочая частота — до 3 МГц
• Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия
• Сопротивление изоляции — не менее 5000 МОм

Контактная группа изготовлена из серебра, что гарантирует низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Корпус выполнен из металла и обеспечивает механическую прочность, а изолятор из карболита отвечает за надёжную электрическую изоляцию между контактами и корпусом. Резьбовой механизм фиксации исключает самопроизвольное разъединение при вибрациях и динамических нагрузках.

Надёжность и условия эксплуатации

Разъём рассчитан на длительную эксплуатацию в сложных промышленных условиях. Подтверждённые показатели надёжности включают:

1. Ресурс по числу циклов сочленения-расчленения — не менее 500 циклов
2. Минимальная наработка — не менее 1000 часов
3. Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате

Изделие относится к негерметичным соединителям, однако пылебрызгозащищённое исполнение предотвращает попадание внутрь корпуса крупных частиц и капель воды при эксплуатации в стандартных производственных помещениях. Конструкция предусматривает удобство ручного обслуживания: сочленение и расчленение выполняются без применения специального инструмента, что сокращает время монтажа и технического обслуживания.

При выборе данной розетки в качестве замены ШР48П2НШ9 следует учитывать совместимость присоединительных размеров и электрических параметров, которые полностью соответствуют оригинальному соединителю. Это позволяет проводить модернизацию действующего оборудования без изменения конструкции ответных частей и кабельной обвязки.
