Назначение и область применения

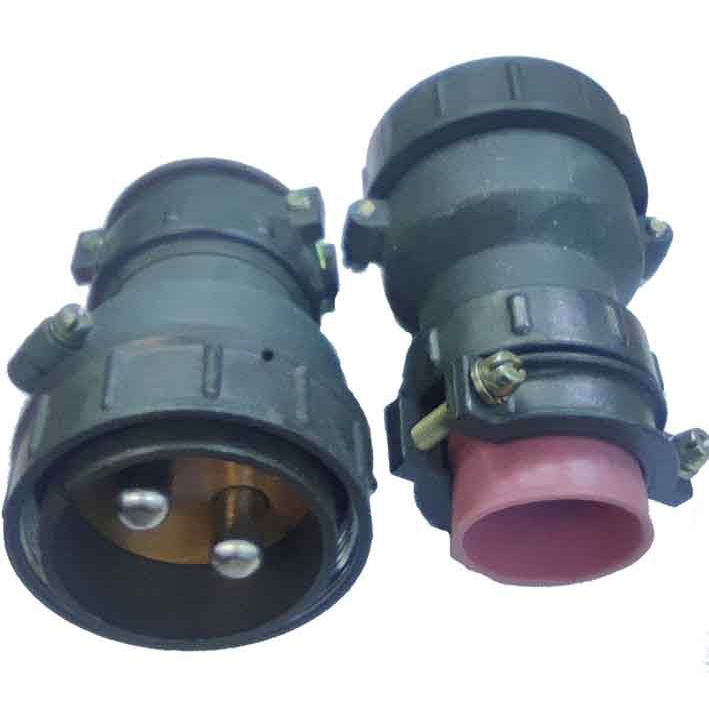

Цилиндрический низкочастотный электрический соединитель 2РТТ48КПН2В «5» (кабельная розетка) предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие относится к серии 2РТТ и применяется при внутреннем монтаже электронной, радиотехнической и контрольно-измерительной аппаратуры, где требуется разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним воздействующим факторам.

Соединитель взаимосочленяется с блочными вилками серий 2РТ-А и ШР, что обеспечивает совместимость с широким парком ответных частей, уже используемых в промышленном оборудовании, испытательных стендах и измерительных комплексах.

Технические характеристики и конструктивные особенности

Розетка имеет условный размер корпуса 48 и два силовых контакта диаметром 9 мм. Контактные поверхности покрыты серебром, что обеспечивает низкое переходное сопротивление — не более 0,15 мОм. Резьбовое сочленение и одношпоночная поляризация гарантируют однозначную ориентацию при стыковке и надёжную фиксацию соединения.

Основные электрические параметры изделия:

• рабочее напряжение — до 850 В;
• номинальный ток на один контакт — до 200 А;
• суммарный ток на разъём — до 400 А;
• диапазон рабочих частот — до 3 МГц.

Корпус выполнен из алюминиевого сплава с оксидированием, изолятор изготовлен из карболита коричневого цвета. Монтаж контактов — пайка. Патрубок розетки прямой, рассчитан на подключение неэкранированного кабеля.

Условия эксплуатации и надёжность

Изделие рассчитано на всеклиматическое исполнение (В) и сохраняет работоспособность в широком диапазоне условий:

• температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия;
• повышенная относительная влажность — до 98 процентов;
• воздействие вибрационных нагрузок — до 30 g в диапазоне частот от 1 до 5000 Гц;
• ударные нагрузки — до 1000 g;
• защита от пыли и брызг.

Ресурс соединителя составляет 500 циклов соединений-расчленений. Минимальная наработка — не менее 1000 часов. Изделие соответствует техническим условиям ТУ ГЕ0.364.120.

Учётные данные

Артикул изделия — 6587. Категория — 2РТТ48. Приёмка — «5». Год выпуска — 2024.
