Назначение и область применения

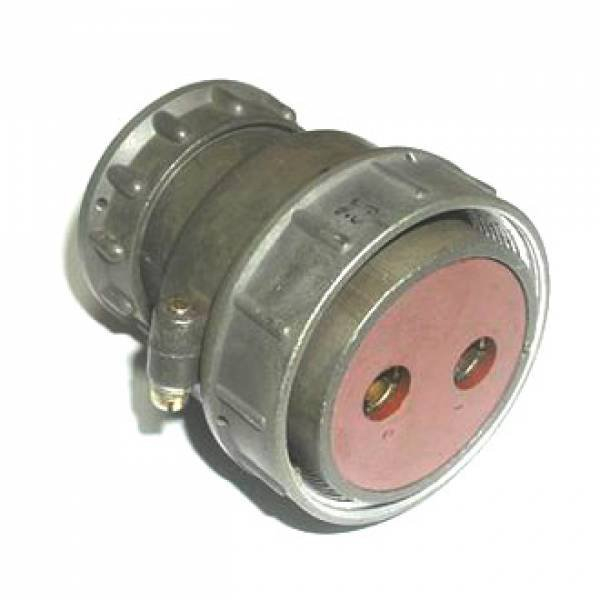

Соединитель 2РТТ48КПН2Ш24В представляет собой низкочастотный цилиндрический разъём серии 2РТТ, выполненный в виде кабельной вилки с резьбовым соединением. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные области применения:

• Подключение силовых и низкочастотных цепей в промышленной аппаратуре
• Приборостроение и контрольно-измерительное оборудование
• Энергетические установки и распределительные системы
• Транспортная техника и подвижные составы
• Замена устаревших разъёмов типа ШР48П2НГ9 при модернизации оборудования

Соединитель обеспечивает надёжное ручное разъёмное соединение кабелей с токами до порядка 200 А на один контакт. Данный показатель характерен для корпусов 48-го размера с контактами диаметром 9 мм. Изделие полностью взаимосочленяется с ответной частью ШР по соответствующим техническим условиям, что позволяет использовать его как прямую замену ранее выпускавшихся вилок кабельных ШР48П2НГ9 без доработки сопрягаемых узлов.

Конструктивные особенности и расшифровка маркировки

Условное обозначение 2РТТ48КПН2Ш24В несёт в себе полную информацию о конструктивном исполнении соединителя:

• 2РТТ — серия цилиндрических низкочастотных соединителей, негерметичных, теплостойких, тропикоустойчивых
• 48 — условный размер корпуса, соответствующий крупному силовому исполнению под контакты диаметром 9 мм
• К — кабельная часть соединителя
• П — наличие патрубка, обеспечивающего ввод кабеля
• Н — гайка патрубка, рассчитанная на неэкранированный кабель
• 2 — количество силовых контактов
• Ш — часть соединителя: вилка
• 24 — сочетание контактов, для данного типоисполнения соответствует двум контактам диаметром около 9 мм
• В — всеклиматическое исполнение, теплостойкое и тропикоустойчивое

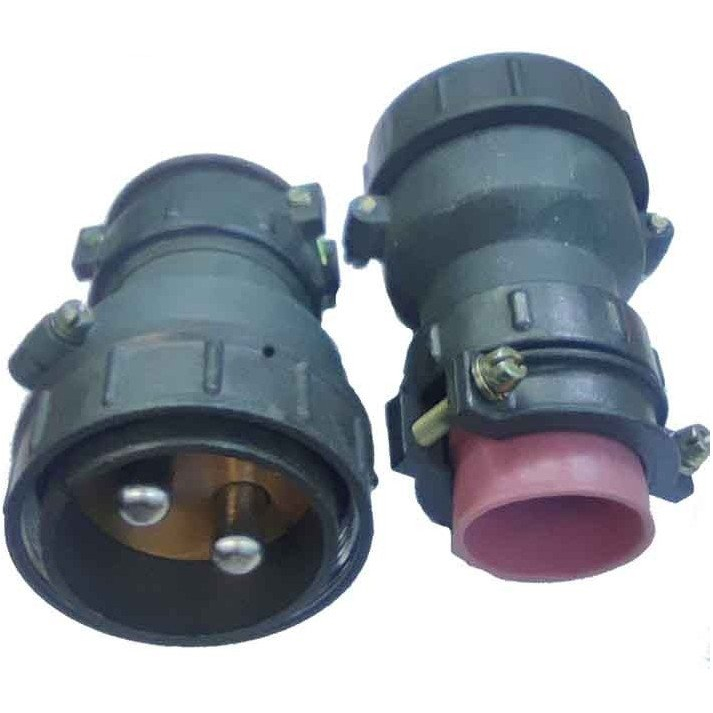

Корпус разъёма выполнен в цилиндрической форме, оснащён резьбовой муфтой для сочленения с ответной розеткой. Поляризация одношпоночная, что полностью исключает неправильное совмещение контактов при соединении. Контакты имеют серебряное покрытие, присоединение проводов осуществляется методом пайки, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению в течение всего срока службы.

Электрические параметры

Электрические характеристики соединителя 2РТТ48КПН2Ш24В рассчитаны на применение в ответственных силовых цепях:

• Рабочее напряжение: до 850 В (амплитудное значение) для цепей постоянного и переменного тока частотой до 3 МГц
• Ток на контакт: до 200 А при контактах диаметром 9 мм в корпусе 48-го размера
• Общее максимальное токовое значение для разъёма с двумя контактами — до 400 А
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях

Высокое сопротивление изоляции гарантирует отсутствие утечек тока между контактами и на корпус, а серебряное покрытие контактов обеспечивает минимальное переходное сопротивление и устойчивость к нагреву при длительной работе под максимальной нагрузкой.

Климатические и механические характеристики

Изделие рассчитано на эксплуатацию в широком диапазоне внешних воздействий, что подтверждается всеклиматическим исполнением с индексом «В» в маркировке.

• Рабочий диапазон температур окружающей среды: от минус 60 до плюс 100 градусов Цельсия
• Относительная влажность воздуха: до 98 процентов при температуре плюс 40 градусов Цельсия
• Устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с² (около 30 g)
• Стойкость к ускоренным механическим воздействиям: до 1500 м/с² (150 g)

Соединитель имеет пылебрызгозащищённое исполнение при условии установки резиновых кожухов, втулок и шайб в патрубке. Вид сочленения — резьбовое, ручное, с надёжной фиксацией в рабочем положении, что исключает самопроизвольное разъединение при вибрационных нагрузках. Подтверждённый ресурс наработки составляет не менее 1000 часов, а количество циклов сочленения-расчленения рассчитано на многократное применение в условиях регулярного обслуживания оборудования.
