Назначение и область применения

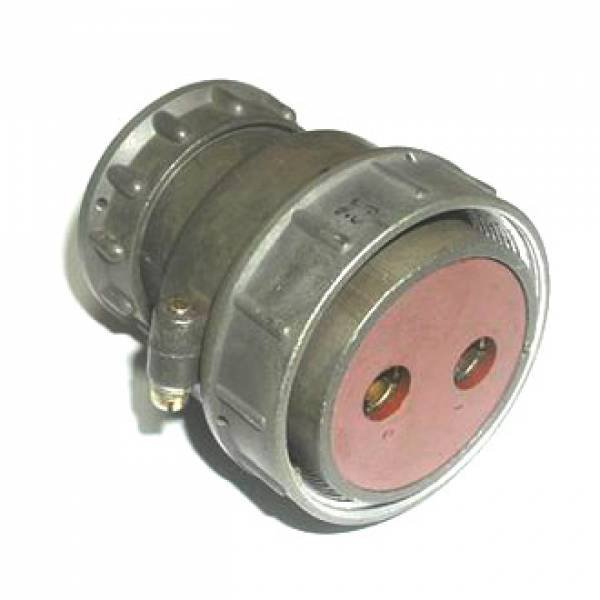

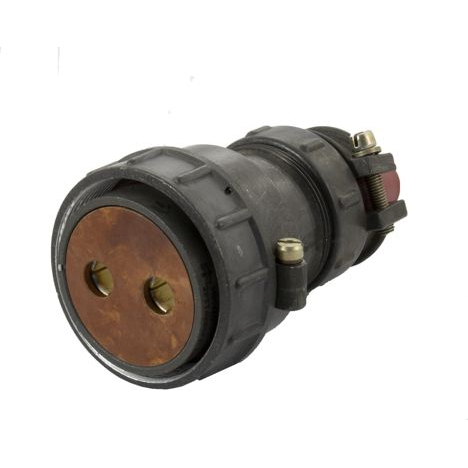

Кабельная вилка 2РТТ48КПН2Ш24В производства завода «Элекон» относится к серии низкочастотных цилиндрических соединителей теплостойкого тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Максимальная токовая нагрузка на один контакт достигает 200 А, что позволяет использовать соединитель в сильноточных цепях различного оборудования.

Основная сфера применения — внутренние цепи промышленного и авиационного оборудования, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним воздействиям. Вилка рассчитана на эксплуатацию в сложных условиях: всеклиматическое исполнение по ГОСТ обеспечивает работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g и ударные воздействия до 1000 g.

Конструкция и технические характеристики

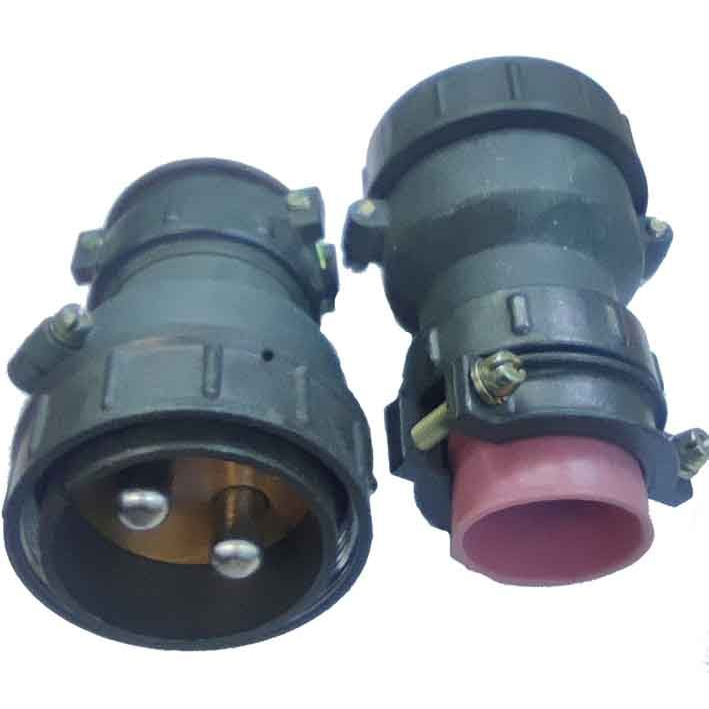

Соединитель 2РТТ48КПН2Ш24В состоит из двух частей — кабельной вилки и ответной розетки (приборной или кабельной). Корпус условного размера 48 выполнен из металла, изолятор изготовлен из карболита, покрытие контактов — серебро. Конструкция предусматривает два штыревых контакта диаметром 9 мм каждый. Монтаж на кабель осуществляется методом пайки, при этом патрубок имеет прямое исполнение и рассчитан на неэкранированный кабель. Фиксация сочленения — резьбовая, что обеспечивает надёжное соединение и защиту от самопроизвольного разъединения при вибрации.

Вилка имеет пылебрызгозащищённое исполнение, не является герметичной. Электрические параметры изделия:

• сопротивление контакта — не более 0,15 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочее напряжение — до 850 В (амплитудное значение);
• токовая нагрузка на контакт — до 200 А;
• количество сочленений и расчленений — до 500 циклов.

Расшифровка обозначения изделия: 2РТТ — теплостойкий тропикоустойчивый цилиндрический соединитель нормальных габаритов; 48 — условный размер корпуса; КПН — кабельное исполнение, прямой патрубок, для неэкранированного кабеля; 2Ш — два штыревых контакта; 24 — сочетание контактов; В — всеклиматическое исполнение.

Особенности эксплуатации

Соединитель 2РТТ48КПН2Ш24В предназначен для стационарного применения внутри оборудования и агрегатов. Резьбовая фиксация вилки и розетки гарантирует сохранение электрического контакта в условиях вибрации и механических воздействий. Теплостойкое исполнение позволяет использовать изделие в зонах с повышенной температурой, а тропикоустойчивость обеспечивает защиту от воздействия повышенной влажности и плесневых грибов.

При монтаже необходимо учитывать, что соединение кабеля с контактами выполняется пайкой. Это требует определённой квалификации и соблюдения температурного режима, чтобы не повредить изолятор и покрытие контактов. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление на протяжении всего срока службы и защищает контактные поверхности от окисления.

Изделие соответствует требованиям ГОСТ для низкочастотных цилиндрических соединителей и подходит для замены аналогичных разъёмов серии 2РТТ в составе действующего оборудования.
