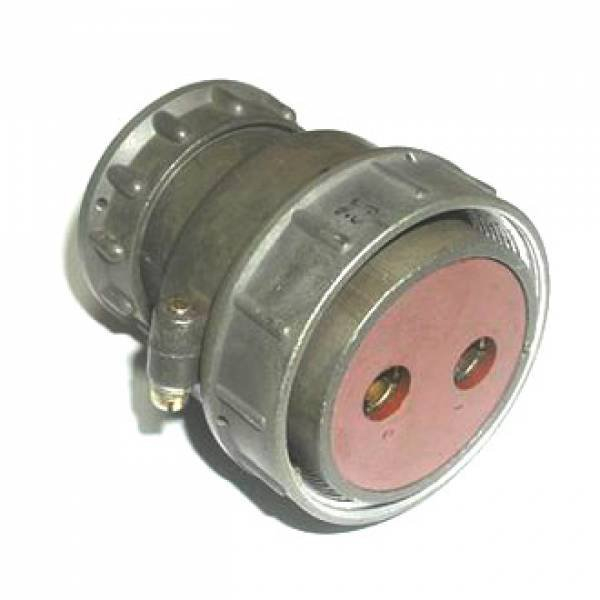

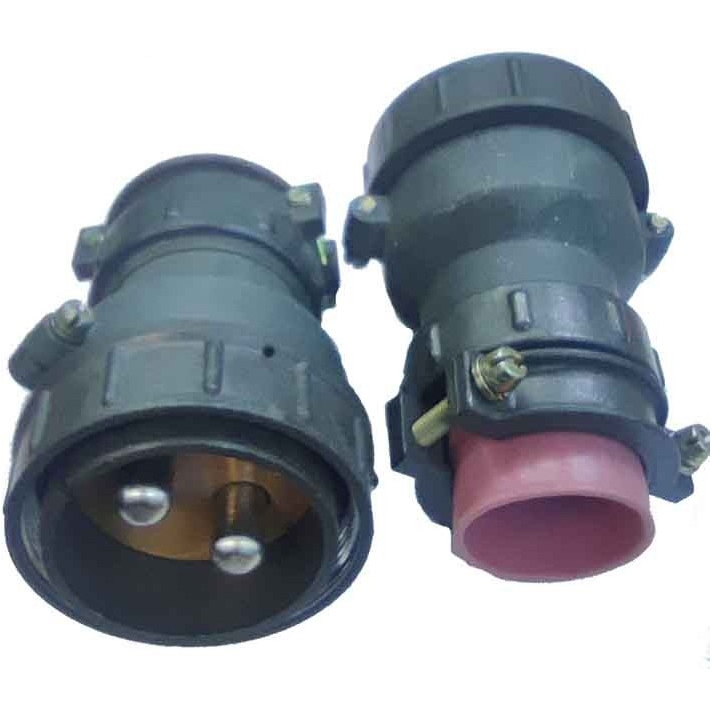

Назначение соединителя 2РТТ48КПН2Г4В

Электрический соединитель 2РТТ48КПН2Г4В представляет собой цилиндрический низкочастотный негерметичный разъём кабельного типа. Изделие предназначено для коммутации электрических проводников в составе радиоэлектронной аппаратуры, систем управления, измерительных комплексов и промышленного оборудования. Конструкция рассчитана на работу в стационарных и переносных устройствах, где требуется быстрое и надёжное соединение цепей с последующей фиксацией байонетного типа.

Соединитель относится к категории 2РТТ48 и имеет артикул 6590. Изделие сертифицировано заводами-изготовителями, что подтверждает соответствие заявленным электрическим и механическим параметрам. Благодаря продуманной конструкции и применённым материалам разъём сохраняет стабильные характеристики в широком диапазоне внешних условий.

Подтверждённые особенности и технические параметры

Модель 2РТТ48КПН2Г4В сочетает в себе семь контактов и байонетный механизм сочленения. Байонетная фиксация обеспечивает быструю установку и снятие ответной части без применения дополнительного инструмента, при этом исключается самопроизвольное расчленение при вибрационных нагрузках. Корпус изделия выполнен в кабельном исполнении, что позволяет использовать соединитель в составе кабельных сборок и подключённых линиях питания и сигнализации.

Основные характеристики изделия:

• Тип: цилиндрический, низкочастотный, негерметичный
• Количество контактов: 7
• Рабочее напряжение: до 560 В
• Рабочий ток на контакт: до 10 А
• Сопротивление контактов: не более 5 мОм
• Электрическая прочность изоляции: не менее 1500 В амплитудного значения
• Корпус: К — кабельный
• Покрытие контактов: В — серебро
• Вид патрубка: П — прямой
• Вид гайки патрубка: Н — для неэкранированного кабеля
• Условный размер корпуса: 48
• Вид сочленения: байонетное
• Механическая износостойкость: не менее 500 циклов сочленений-расчленений
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Степень защиты: IP54

Серебряное покрытие контактов снижает переходное сопротивление и способствует стабильной передаче электрического сигнала. Прямой патрубок упрощает монтаж кабеля, а гайка рассчитана на применение с неэкранированным проводом. Степень защиты IP54 означает защиту от проникновения пыли в количестве, не нарушающем работу оборудования, а также от водяных брызг с любого направления.

Применение в оборудовании и системах

Соединители серии 2РТТ48 востребованы в аппаратуре, где важны повторяемость соединений и устойчивость к внешним механическим воздействиям. Изделие подходит для монтажа в корпуса приборов, распределительных блоков и соединительных панелей, а также для организации межблочных связей.

Типовые области применения:

1. Радиоэлектронная аппаратура общего назначения
2. Системы управления и автоматизации технологических процессов
3. Измерительная техника и тестовое оборудование
4. Судовое и авиационное оборудование в некритических системах
5. Стационарные и переносные устройства связи
6. Промышленные приборы и оборудование с кабельными вводами

Монтажные особенности и эксплуатационные качества

Конструкция прямого патрубка и кабельного корпуса позволяет выполнять аккуратную заделку кабеля с минимальным радиусом изгиба в месте ввода. Условный размер корпуса 48 определяет габаритные параметры разъёма и совместимость с ответными частями соответствующего типоразмера. Износостойкость в 500 циклов сочленений-расчленений подтверждает пригодность соединителя для обслуживаемого оборудования, где предусмотрена периодическая коммутация линий.

Рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяет эксплуатировать разъём в неотапливаемых помещениях, на открытых площадках под навесом и в условиях умеренного климатического воздействия. При этом степень защиты IP54 ограничивает применение изделия зонами без прямого длительного воздействия струй воды и без полного погружения. Для подключения рекомендуется использовать неэкранированный кабель с сечением жил, соответствующим рабочему току до 10 А на контакт.

Изделие поставляется без указания дополнительной комплектации в каталоге. При подборе ответной части необходимо учитывать типоразмер 48 и байонетный тип сочленения, чтобы обеспечить полную механическую и электрическую совместимость соединительной пары.
