Назначение и область применения

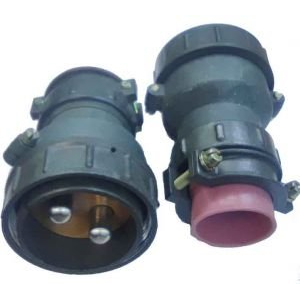

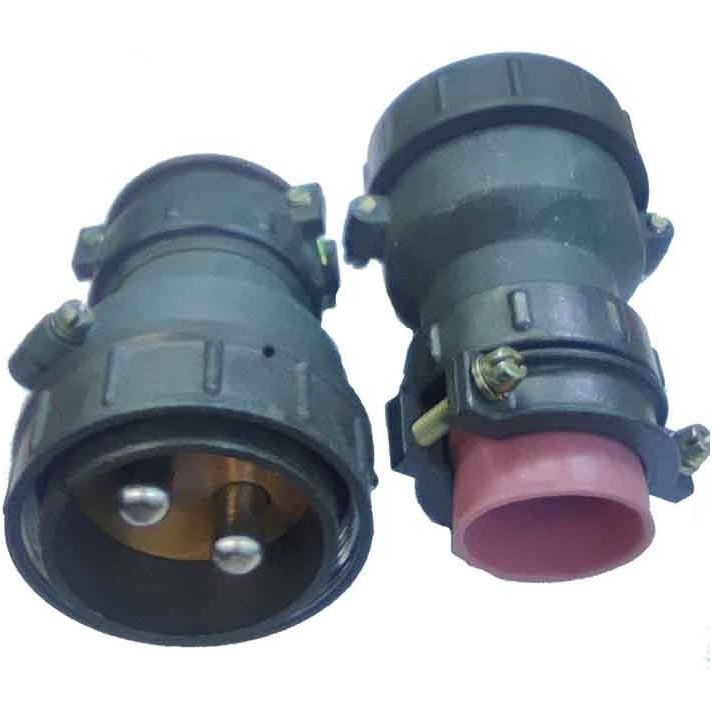

Кабельная розетка 2РТТ48КПН2Г24В предназначена для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие относится к цилиндрическим соединителям серии 2РТТ нормальных габаритов и применяется в составе разъёмных соединений промышленного оборудования, испытательных стендов, энергетических установок и аппаратуры, эксплуатируемой в условиях повышенных температур и воздействия пыли или брызг.

Благодаря всеклиматическому исполнению разъём может использоваться в широком диапазоне климатических зон и при значительных перепадах температур окружающей среды. Конструкция кабельной части предусматривает прямой патрубок и кожух под неэкранированный кабель, что упрощает монтаж проводников и обеспечивает надёжную фиксацию кабельного ввода.

Изделие заявлено как замена розетке ШР48П2НШ9 общепромышленной серии ШР. Оба соединителя имеют схожие габаритные размеры и рассчитаны на работу в цепях до 850 В, однако серия 2РТТ дополнительно обеспечивает повышенную теплостойкость и пылебрызгозащищённость.

Расшифровка обозначения и технические особенности

Маркировка 2РТТ48КПН2Г24В содержит полную информацию о конструктивном исполнении и назначении изделия:

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов;
• 48 — условный размер корпуса, соответствующий диаметру 48 мм;
• КПН — кабельная часть с кожухом под неэкранированный кабель;
• 2 — количество контактов;
• Г — розетка;
• 24 — сочетание контактов (условное число);
• В — всеклиматическое исполнение.

Покрытие контактов выполнено из серебра, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе эксплуатации. Корпус соединителя рассчитан на условия повышенной запылённости и воздействия водяных брызг. Конструкция предусматривает два контакта, что определяет область применения изделия в цепях с соответствующим количеством проводников.

Всеклиматическое исполнение «В» подтверждает возможность работы разъёма в различных климатических районах без потери заявленных электрических характеристик.

Взаимозаменяемость и применение

Розетка 2РТТ48КПН2Г24В выступает прямой заменой для розетки ШР48П2НШ9, также выполненной в кабельном исполнении с прямым патрубком для неэкранированного кабеля. Совпадение габаритных и присоединительных размеров позволяет устанавливать новую розетку в ранее смонтированные ответные части без доработки оборудования и дополнительных переходников.

Ключевые отличия от серии ШР

• повышенная теплостойкость корпуса и изоляционных материалов;
• улучшенная защита от проникновения пыли и водяных брызг;
• аналогичная схема распайки контактов и конструкция кабельного ввода;
• сохранение рабочих напряжений до 850 В и частотного диапазона до 3 МГц.

Изделие подходит для замены в процессе ремонта, модернизации или планового технического обслуживания электрических соединений, где ранее использовались розетки типа ШР48П2НШ9. Кабельное исполнение с прямым патрубком упрощает прокладку кабельных трасс в ограниченном пространстве и обеспечивает надёжный ввод проводников без резких перегибов.

Применение серебряного покрытия контактов дополнительно повышает надёжность соединения при длительной эксплуатации и частых циклах сочленения и расчленения разъёма.
