2РТТ48КПН2Г24В 2015г «5» Элекон

Цена:

7700 ₽

В наличии: 45 шт.

Производитель: Элекон

Технические характеристики

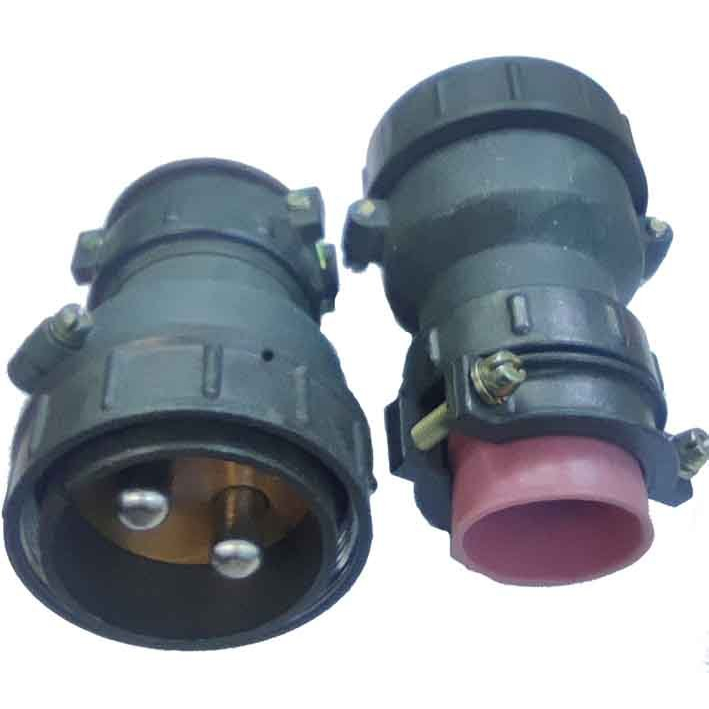

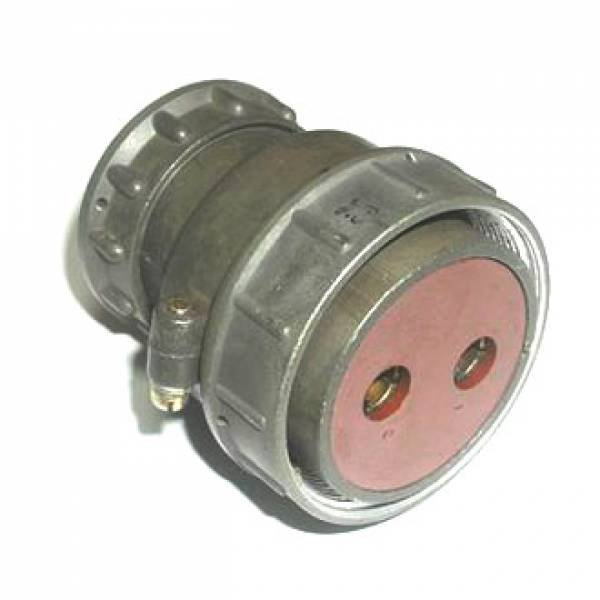

2РТТ48КПН2Г24В — это кабельная розетка серии 2РТТ производства завода «Элекон» (вид приемки «5» — ВП, ПЗ по ТУ ГЕ0.364.120). Это теплостойкий, пылебрызгозащищенный цилиндрический низкочастотный соединитель ручного соединения для работы в цепях постоянного и переменного тока с токовой нагрузкой до 200 А на контакт (амплитудное напряжение до 850 В).

Соединитель имеет 2 контакта диаметром 9 мм (круглые гнезда, латунь с серебряным покрытием Ag), извлекаемые, с пайкой. Корпус из алюминиевого сплава А-22 (диаметр 59,5 мм, длина 89 мм, высота 71 мм), прямой патрубок (П) с гайкой (Н) для неэкранированного кабеля, резьба накидной гайки M52×1,5 мм, одношпоночная поляризация. Изолятор — карболит коричневого цвета, рабочий диапазон температур от -60 до +100 °С, всеклиматическое исполнение.

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 30 g, акустические шумы до 170 дБ, механические удары до 1000 g, сопротивление изоляции не менее 1000 МОм. Ресурс — 500 сочленений-расчленений, наработка минимум 1000 часов, срок хранения до 15 лет. Взаимосочленяется с блочными вилками 2РТ-А, ШР.

Предназначен для объемного внутреннего монтажа в промышленном оборудовании, авиационной и военной технике, где требуется надежное соединение мощных цепей. Масса изделия — 265 г.

Описание

2РТТ48КПН2Г24В

2РТТ48КПН2Г24В: особенности и применение разъёма

2РТТ48КПН2Г24В — электрический цилиндрический разъём серии 2РТТ, предназначенный для создания надёжных разъёмных соединений в цепях питания, управления и передачи сигналов. Такие соединители применяют в оборудовании, где важны устойчивость контакта, механическая прочность и сохранение рабочих характеристик при вибрации, температурных перепадах и других внешних воздействиях.

Маркировка 2РТТ48КПН2Г24В позволяет идентифицировать конкретное исполнение разъёма в рамках серии: конструктивные особенности корпуса, вариант сочленения, тип контактной части и конфигурацию вставки. Точное соответствие обозначению особенно важно при подборе ответной части и замене компонентов в уже собранных кабельных системах.

Назначение разъёма 2РТТ48КПН2Г24В

Разъёмы серии 2РТТ используют для быстрого и многократного подключения электрических кабелей к аппаратуре, приборам, шкафам управления и бортовым системам. Исполнение 2РТТ48КПН2Г24В подходит для задач, в которых необходимо обеспечить упорядоченное подключение нескольких электрических цепей в одном корпусе.

Основные функции разъёма:

Соединение силовых, сигнальных и управляющих линий.
Упрощение монтажа и технического обслуживания оборудования.
Защита контактных соединений от случайного разъединения.
Снижение риска ошибок при подключении кабельных жгутов.
Обеспечение стабильного контакта при вибрационных и механических нагрузках.

Конструктивные особенности серии 2РТТ

Цилиндрическая конструкция разъёмов 2РТТ обеспечивает удобное сопряжение частей соединителя и помогает сохранить правильную ориентацию контактов. В зависимости от конкретного исполнения разъём может включать корпус, контактную вставку, фиксирующий механизм, элементы уплотнения и детали для монтажа на кабеле или панели оборудования.

К важным особенностям разъёма 2РТТ48КПН2Г24В относятся:

Прочная конструкция для промышленного и специального оборудования.
Многоконтактная компоновка для подключения нескольких цепей.
Возможность использования в составе кабельных сборок и жгутов.
Чёткая идентификация контактов в соответствии со схемой соединения.
Совместимость с ответной частью аналогичной серии и соответствующего исполнения.

Где применяется 2РТТ48КПН2Г24В

Разъёмы данного типа востребованы в отраслях, где к электрическим соединениям предъявляются повышенные требования по надёжности и повторяемости монтажа. Они могут использоваться в стационарных установках, транспортной технике, системах автоматизации и приборостроении.

Типичные направления применения:

Промышленная автоматика и системы управления.
Электротехнические шкафы и распределительные устройства.
Контрольно-измерительная аппаратура.
Машиностроительное оборудование.
Транспортные и специализированные технические комплексы.
Кабельные жгуты, испытательные стенды и диагностическое оборудование.

На что обратить внимание при подборе

При работе с разъёмом 2РТТ48КПН2Г24В необходимо сверять маркировку полностью, а не только название серии. Даже небольшое отличие в обозначении может означать другую компоновку контактов, способ монтажа, вариант корпуса или несовместимость с ответной частью.

Перед установкой рекомендуется проверить:

Соответствие вилки и розетки по серии, типоразмеру и исполнению.
Схему расположения и нумерацию контактов.
Тип контактов и способ присоединения проводников.
Допустимые электрические нагрузки для конкретной контактной группы.
Требования к герметизации, экранированию и условиям эксплуатации.
Корректность фиксации соединения после сочленения частей разъёма.

Итог

2РТТ48КПН2Г24В — специализированный цилиндрический электрический разъём для формирования надёжных многоконтактных соединений. Его применение позволяет организовать аккуратное, обслуживаемое и устойчивое к эксплуатационным нагрузкам подключение кабелей в промышленной, измерительной и специальной технике. При выборе и монтаже ключевое значение имеет полная расшифровка маркировки, соответствие ответной части и соблюдение требований конкретной электрической схемы.
