2РТТ48КПН26Ш29В: кабельный цилиндрический соединитель для надежных электрических соединений

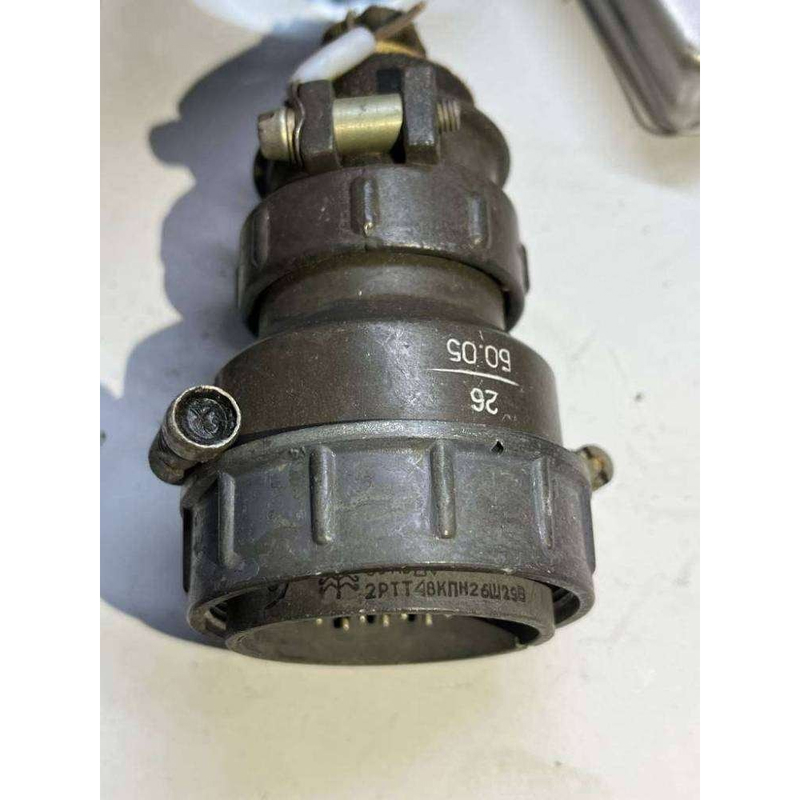

2РТТ48КПН26Ш29В — низкочастотный цилиндрический разъем серии 2РТТ, выполненный в виде кабельной вилки с прямым патрубком. Изделие применяется для формирования разъемных соединений в электрических цепях оборудования, где важны механическая прочность, устойчивость к внешним воздействиям и надежность контактной группы.

Разъем рассчитан на эксплуатацию в составе промышленной, приборной, энергетической и специальной аппаратуры. Конструкция предусматривает резьбовое сочленение, которое помогает надежно фиксировать вилку и ответную часть при вибрациях, ударах и других механических нагрузках.

Конструктивные особенности

Маркировка 2РТТ48КПН26Ш29В содержит сведения об исполнении разъема:

• 2РТТ — серия теплостойких пылебрызгозащищенных цилиндрических соединителей нормальных габаритов.

• 48 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок для ввода кабеля.

• Н — гайка, предназначенная для неэкранированного кабеля.

• 26Ш29 — контактная часть с 26 штыревыми контактами соответствующего сочетания.

• В — вариант исполнения, определяемый технической документацией на изделие.

Корпус разъема изготовлен из алюминиевого сплава с защитным оксидированным покрытием. Для изоляции контактной группы используется бакелит, а сами контакты выполнены из латуни с серебряным покрытием. Такое сочетание материалов обеспечивает износостойкость, стабильность электрического контакта и устойчивость к воздействию рабочей среды.

Технические параметры 2РТТ48КПН26Ш29В

Разъем 2РТТ48КПН26Ш29В относится к негерметичным соединителям всеклиматического исполнения. Он имеет 26 контактов диаметром 1,5 мм, рассчитанных на передачу электрических сигналов и питания в многоконтактных кабельных системах.

Характеристики рассчитаны на работу в цепях постоянного и переменного тока. Соединители серии 2РТТ также сохраняют работоспособность при вибрациях в диапазоне частот 1–5000 Гц и при существенных ударных нагрузках, что расширяет возможности их использования в оборудовании с повышенными требованиями к надежности.

Где используется разъем

Кабельная вилка 2РТТ48КПН26Ш29В может использоваться при построении разъемных межблочных и межкабельных соединений. Типовые направления применения включают:

• промышленное электрооборудование и системы автоматизации;

• измерительную и испытательную технику;

• энергетические установки и распределительные устройства;

• транспортную аппаратуру;

• системы управления, контроля и сигнализации;

• оборудование, работающее при вибрационных и ударных нагрузках.

Резьбовая фиксация и одношпоночная поляризация снижают риск ошибочного соединения и самопроизвольного рассоединения. Контактная группа допускает объемный монтаж пайкой, а извлекаемая конструкция контактов упрощает обслуживание при необходимости замены отдельных элементов.

Важные нюансы подбора

При проектировании кабельной системы важно учитывать совместимость 2РТТ48КПН26Ш29В с ответной частью по серии, размеру корпуса, контактному сочетанию, поляризации и назначению контактов. Для этой модели необходимо предусмотреть ответный соединитель, рассчитанный на соответствующую штыревую контактную часть и резьбовое сочленение.

Также следует учитывать, что исполнение с обозначением «Н» ориентировано на неэкранированный кабель. Если проект требует электромагнитного экранирования линии, необходимо отдельно проверить подходящий конструктивный вариант разъема, патрубка и кабельной арматуры.

2РТТ48КПН26Ш29В — практичное решение для многоконтактных электрических соединений, где требуются надежная механическая фиксация, устойчивость к неблагоприятным условиям эксплуатации и возможность длительной работы в составе ответственного оборудования.
