Назначение и общие сведения

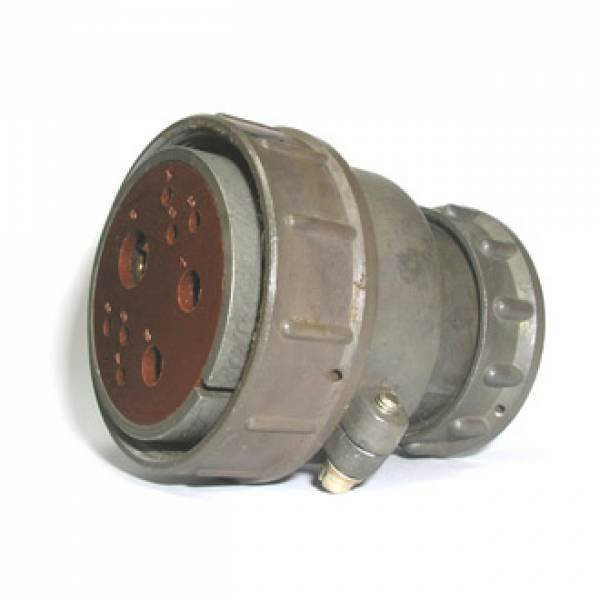

Кабельная вилка 2РТТ48КПН26Г29В производства АО «Завод Элекон» относится к серии цилиндрических низкочастотных соединителей и предназначена для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие имеет приемку «5» (ВП, ПЗ) по нормам ГЕ0.364.120 ТУ, что подтверждает соответствие требованиям, предъявляемым к продукции военной приемки. Соединитель рассчитан на эксплуатацию в различных условиях, включая любые пространственные положения, и применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и специальной техники.

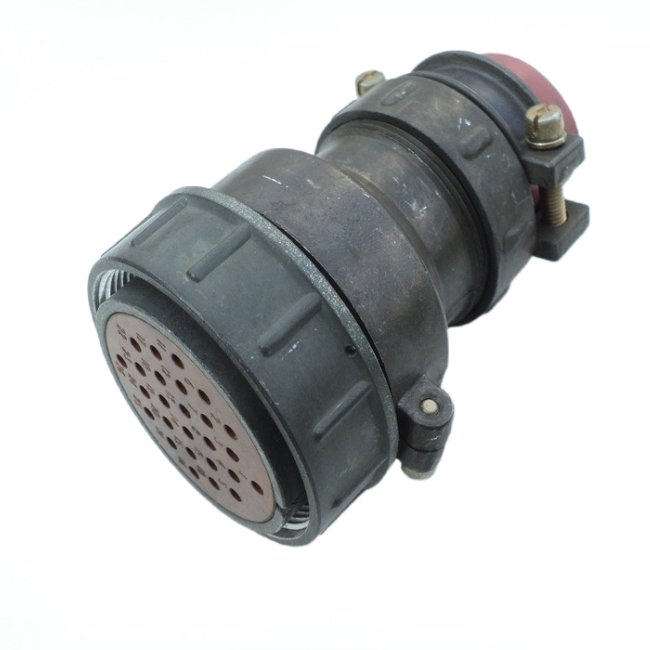

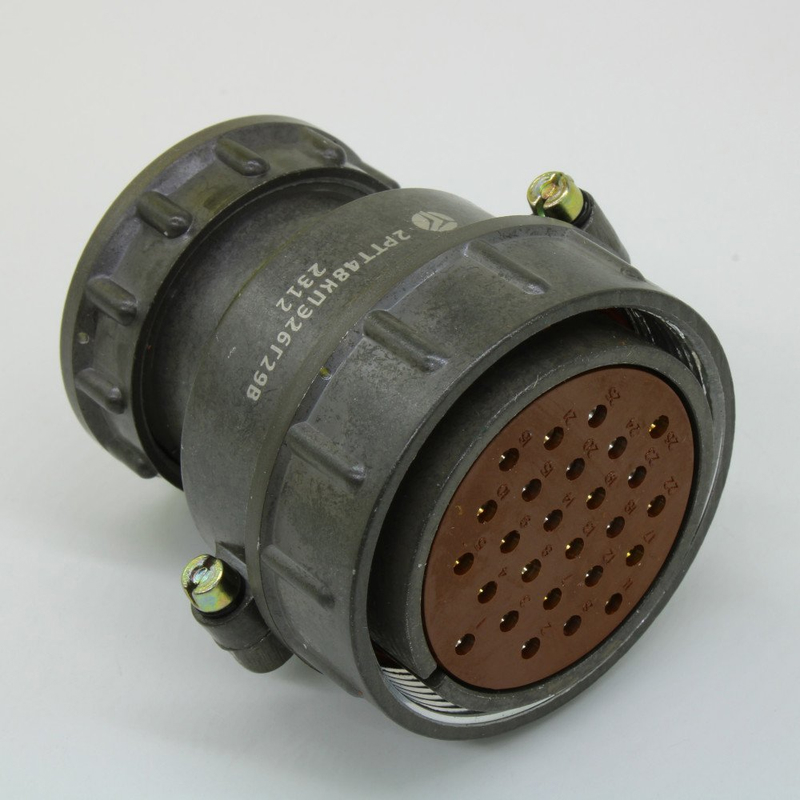

Конструктивно вилка представляет собой разъем условного размера корпуса 48 с 26 штыревыми контактами. Сочетание 29 указывает на 26 контактов диаметром 1,5 мм, при этом сами контакты имеют посадочный диаметр 2,5 мм. Изделие относится к кабельному типу: корпус кабельный (К) с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н).

Конструктивные особенности и материалы

Корпус соединителя выполнен из алюминиевого сплава с оксидированием, что обеспечивает защиту поверхности от коррозии и механических повреждений. Цвет корпуса — серый. Изолятор изготовлен из черного бакелита, обладающего высокими диэлектрическими характеристиками и стойкостью к термическим нагрузкам.

Сочленение вилки с ответной блочной розеткой — резьбовое, шаг накидной гайки составляет M52×1,5 мм. Поляризация одношпоночная, что исключает неправильное соединение контактов. Контакты извлекаемые, с серебряным покрытием, обеспечивающим стабильное переходное сопротивление и защиту от окисления. Монтаж электрический выполняется методом пайки, механический — объемным способом.

Электрические и эксплуатационные характеристики

• Рабочее напряжение — до 850 В
• Ток на контакт — до 20 А
• Максимальный суммарный ток на разъем — 234 А
• Сопротивление контактов — не более 2,5 мОм
• Диапазон частот — до 3 МГц

Соединитель сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне от 1 до 5000 Гц с ускорением до 30 g, акустических шумов интенсивностью до 170 дБ и одиночных ударов с ускорением до 1000 g. Температурный интервал эксплуатации составляет от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает относительную влажность 98 процентов при температуре плюс 25 градусов Цельсия. Ресурс составляет 500 сочленений-расчленений, наработка — 1000 часов. Исполнение всеклиматическое.

Совместимость и габаритные размеры

Вилка 2РТТ48КПН26Г29В взаимосочетается с блочными розетками серий 2РТ-А и ШР. В качестве аналогов могут рассматриваться соединители серий 2РТТ, 2РТ-А и ШР с соответствующими типоразмерами и схемами расположения контактов.

Габаритные размеры изделия: 89×59,5×71 мм. Масса составляет 196 г. Год выпуска партии — 2015. Артикул изделия — 50871.
