Назначение разъёма 2РТТ48КПН20Ш28В Элекон «5»

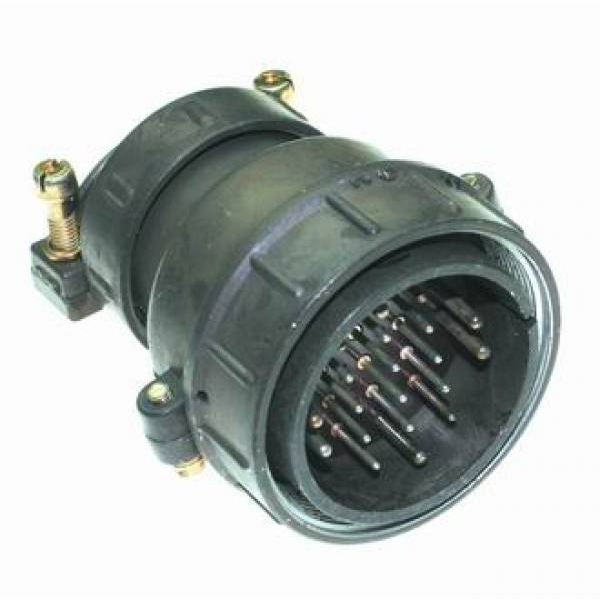

Низкочастотный цилиндрический электрический соединитель 2РТТ48КПН20Ш28В производства компании «Элекон» предназначен для коммутации электрических цепей постоянного и переменного тока в составе промышленного и специального оборудования. Изделие относится к серии 2РТТ и представляет собой вилку с кабельным корпусом и прямым патрубком, рассчитанную на подключение неэкранированного кабеля. Пылебрызгозащищённое исполнение корпуса обеспечивает стабильную работу соединителя в условиях повышенной влажности, запылённости и интенсивных механических воздействий.

Разъём применяется в аппаратуре, где требуется надёжное разъёмное соединение с высокой стойкостью к вибрациям, ударным нагрузкам и значительным перепадам температур. Конструктивные особенности и применяемые материалы допускают эксплуатацию изделия в составе бортовых систем, промышленных установок, контрольно-измерительных комплексов и специализированной техники, включая военную и авиационную.

Технические особенности и конструктивное исполнение

Соединитель 2РТТ48КПН20Ш28В оснащён двадцатью контактами, присоединение проводников к которым выполняется методом пайки. Такой способ монтажа обеспечивает низкое переходное сопротивление, механическую прочность соединения и герметичность контактной зоны. Диаметр контактов определяется исходя из рабочих токов и варьируется в пределах от 1,5 до 9 мм, а сопротивление контактов составляет доли миллиома на каждый контакт.

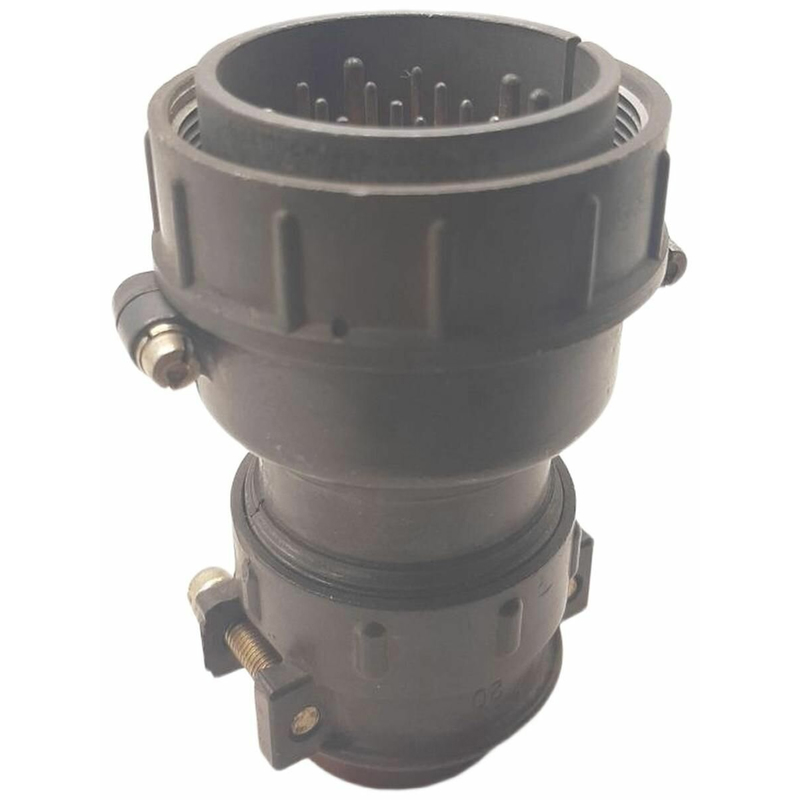

Корпус изделия имеет кабельное исполнение с прямым патрубком и резьбовой гайкой для надёжной фиксации ответной части. Резьбовой элемент обеспечивает плотное сочленение и способствует сохранению герметичности внутреннего объёма. Пылебрызгозащищённое исполнение подтверждает пригодность разъёма для эксплуатации вне герметичных отсеков и в условиях открытого воздействия внешней среды.

Электрические параметры

• Максимальное рабочее напряжение постоянного тока — порядка 700 В
• Номинальная частота — до 3000 Гц
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм
• Количество контактов — 20
• Способ присоединения проводников — пайка

Климатические и механические характеристики

• Диапазон рабочих температур — примерно от −60 до +180 °C
• Минимальная наработка — порядка 1000 часов
• Механическая стойкость — не менее 500 циклов сочленений-расчленений
• Устойчивость к высоким вибрациям и ударным нагрузкам

Применение в оборудовании

Благодаря расширенному температурному диапазону и стойкости к механическим воздействиям разъём 2РТТ48КПН20Ш28В востребован в системах, эксплуатируемых в жёстких климатических условиях. Изделие устанавливается в промышленные установки, специальную технику, комплексы связи и управления, а также в оборудование, где предъявляются повышенные требования к надёжности электрических соединений.

Кабельное исполнение корпуса с прямым патрубком упрощает монтаж и прокладку кабельных трасс в ограниченном пространстве. Резьбовая гайка позволяет оперативно производить сочленение и расчленение разъёма при техническом обслуживании. Конструкция рассчитана на многократное использование без потери электрических и механических характеристик в пределах заявленного ресурса.

Серия 2РТТ, к которой относится данное изделие, применяется в промышленных и специальных областях, где важна повторяемость параметров и совместимость с ранее выпущенными соединителями. Принадлежность к серии обеспечивает взаимозаменяемость с аналогичными изделиями соответствующего типономинала.

Комплектация и маркировка

Изделие поставляется как самостоятельный соединитель вилочной части. Приёмка «5» в обозначении указывает на категорию контроля качества, соответствующую требованиям для специальной техники. Год выпуска — 2015. Артикул изделия — 50870. Маркировка 2РТТ48КПН20Ш28В содержит информацию о серии, конструктивном исполнении, количестве контактов и варианте приёмки.

При установке и эксплуатации следует учитывать, что соединитель предназначен для работы с неэкранированным кабелем, а монтаж проводников выполняется пайкой. Соблюдение указанных условий обеспечивает заявленные электрические параметры и срок службы изделия в составе конечного оборудования.
