Назначение соединителя 2РТТ48КПН20Ш28В

Соединитель 2РТТ48КПН20Ш28В представляет собой цилиндрический низкочастотный электрический разъём кабельного типа. Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструкция обеспечивает пылебрызгозащищённое исполнение и рассчитана на работу в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования, где требуется надёжное разъёмное соединение с высокой стойкостью к внешним воздействиям.

Благодаря всеклиматическому исполнению соединитель допускает эксплуатацию в широком диапазоне температур и при повышенной влажности. Штыревая часть (вилка) с прямым кабельным патрубком и гайкой под неэкранированный кабель позволяет выполнять аккуратный монтаж жгутов и кабельных сборок внутри корпусов устройств, щитов и стоек.

Конструктивные особенности

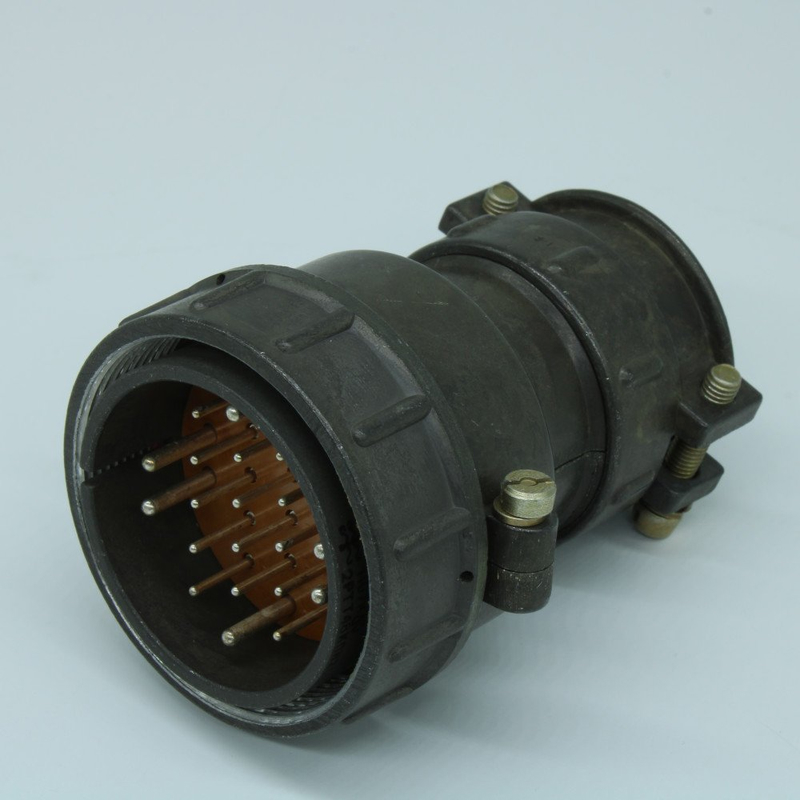

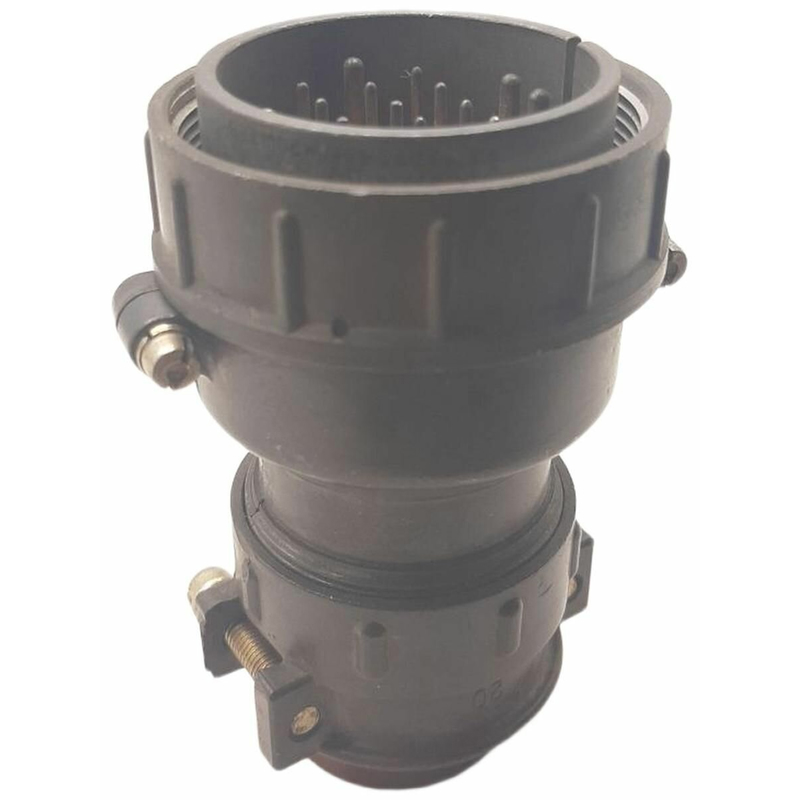

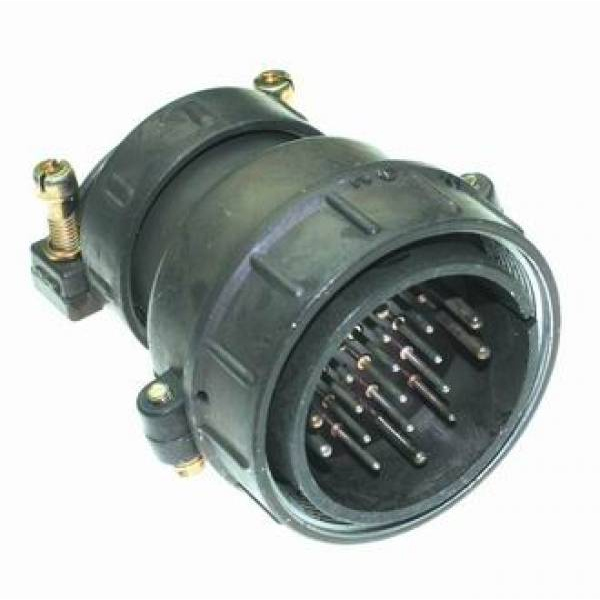

Маркировка 2РТТ48КПН20Ш28В содержит полную информацию о типе и исполнении изделия. Корпус имеет условный размер 48, что определяет габаритные и присоединительные размеры разъёма. Вид корпуса — кабельный, патрубок — прямой, гайка патрубка рассчитана на неэкранированный кабель. Соединитель выполнен в штыревом исполнении и содержит 20 контактов с обозначением сочетания 28.

Контактная группа включает две размерные категории штырей:

• 14 контактов диаметром 1,5 мм — максимальная токовая нагрузка до 20 А на контакт, сопротивление контактов не более 2,5 мОм;
• 6 контактов диаметром 2,5 мм — максимальная токовая нагрузка до 35 А на контакт, сопротивление контактов не более 1 мОм.

Такое сочетание позволяет в одном разъёме передавать как сигнальные, так и силовые цепи. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что обеспечивает стабильную работу при высоких требованиях к утечкам.

Эксплуатационные параметры и применение

Изделие рассчитано на минимальную наработку 1000 часов и выдерживает не менее 500 циклов сочленений-расчленений без потери электрических характеристик. Конструкция сохраняет работоспособность при механических нагрузках:

• вибрация в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с² (30 g);
• одиночные удары с ускорением 10000 м/с² (1000 g);
• многократные ударные воздействия.

Кабельная вилка с прямым патрубком удобна при внутреннем монтаже блоков, где важна компактность подвода кабеля и защита мест соединения от пыли и брызг. Изделие применяется в источниках питания, системах управления, измерительной аппаратуре и лабораторных стендах. Пылебрызгозащищённое исполнение позволяет использовать соединитель в производственных помещениях и аппаратных залах с умеренным содержанием загрязнений, исключая прямое попадание жидкостей.

Технические данные

Основные электрические и механические характеристики сведены для быстрого подбора изделия под требования проекта:

• рабочее напряжение — до 850 В (амплитудное значение);
• диапазон рабочих частот — до 3 МГц;
• количество контактов — 20;
• диаметры контактов — 1,5 мм (14 штук) и 2,5 мм (6 штук);
• сопротивление изоляции — не менее 5000 МОм;
• минимальная наработка — 1000 часов;
• число сочленений-расчленений — не менее 500;
• исполнение — всеклиматическое.

Соединитель 2РТТ48КПН20Ш28В ориентирован на ответственные узлы, где важны стабильность контактного соединения, устойчивость к вибрациям и длительный срок службы.
