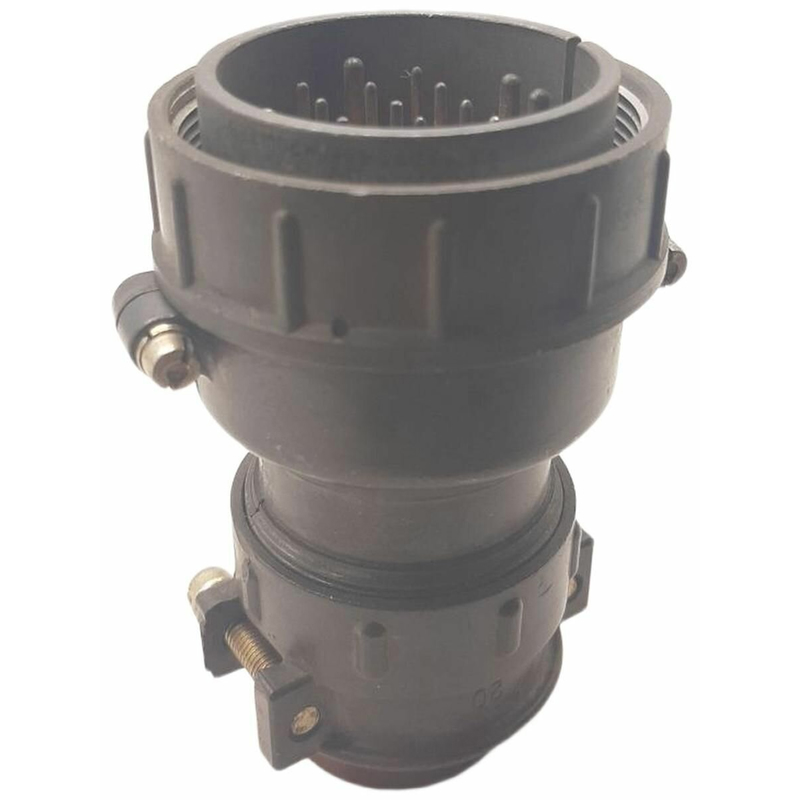

Соединитель 2РТТ48КПН20Ш28В «1» — это цилиндрический низкочастотный пылебрызгозащищённый разъём типа «вилка кабельная», разработанный под ряд ГОСТ/ТУ для промышленной и радиоэлектронной аппаратуры. Ниже — основные технические и конструктивные особенности на русском языке (без упоминания цен).

Назначение и тип соединения

Этот разъём предназначен для подключения кабельных линий в электрических цепях постоянного и переменного тока частотой до примерно 3 МГц при напряжении до 700–850 В (амплитудное значение). Он используется как кабельный соединитель в промышленной, военной и специальной технике, где важны пылевлагозащита и надёжность контактов.

Конструкция и параметры

• Исполнение: цилиндрический соединитель с резьбовой фиксацией «вилка‑розетка», исполнение КП (кабельное, «папа»).

• Количество контактов: 20 штырьковых контактов, включая 14 шт. диаметром 1,5 мм и 6 шт. диаметром 2,5 мм.

• Монтаж: провода присоединяются пайкой на контактах, разъём устанавливается на неэкранированный кабель, с прямым патрубком и гайкой.

• Корпус и изоляция: металлический корпус, изолятор — обычно карболит или аналогичный теплостойкий материал.

Электрические и климатические характеристики

• Максимальное рабочее напряжение (амплитудное значение): не более 700–850 В в зависимости от документации.

• Токовая нагрузка на контакт: до ~20 А для контакта диаметром 1,5 мм и до ~35 А для 2,5 мм.

• Диапазон рабочих температур: примерно от −60 до +100 °С (по отдельным источникам — до +180 °С в исполнении 2РТТ).

• Климатическое исполнение: В (тропикоустойчивость и теплостойкость), пылебрызгозащищённость.

Области применения

Разъём 2РТТ48КПН20Ш28В применяется в различных промышленных и специальных системах, включая стационарные и подвижные устройства, где нужна надёжная передача сигналов и питания в условиях вибрации, перепадов температуры и загрязнённой среды. Он совместим по посадочным размерам и функциям с другими соединителями серии 2РТТ и, в ряде случаев, с разъёмами типов ШР и 2РТ‑А.
