Назначение соединителя 2РТТ48КПН20Ш28В

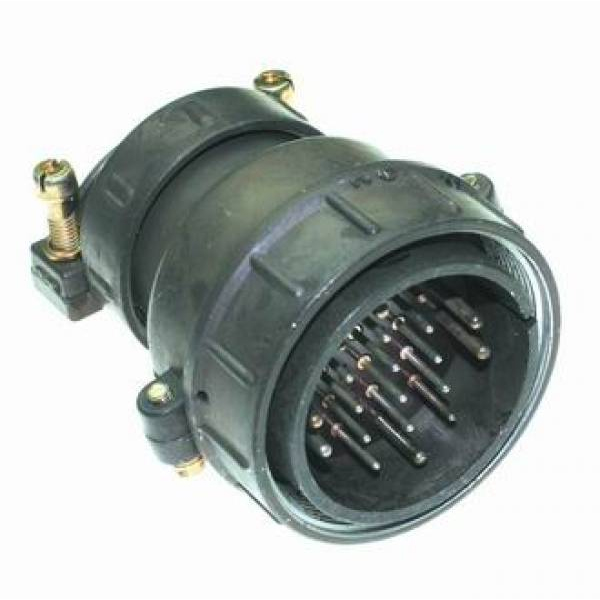

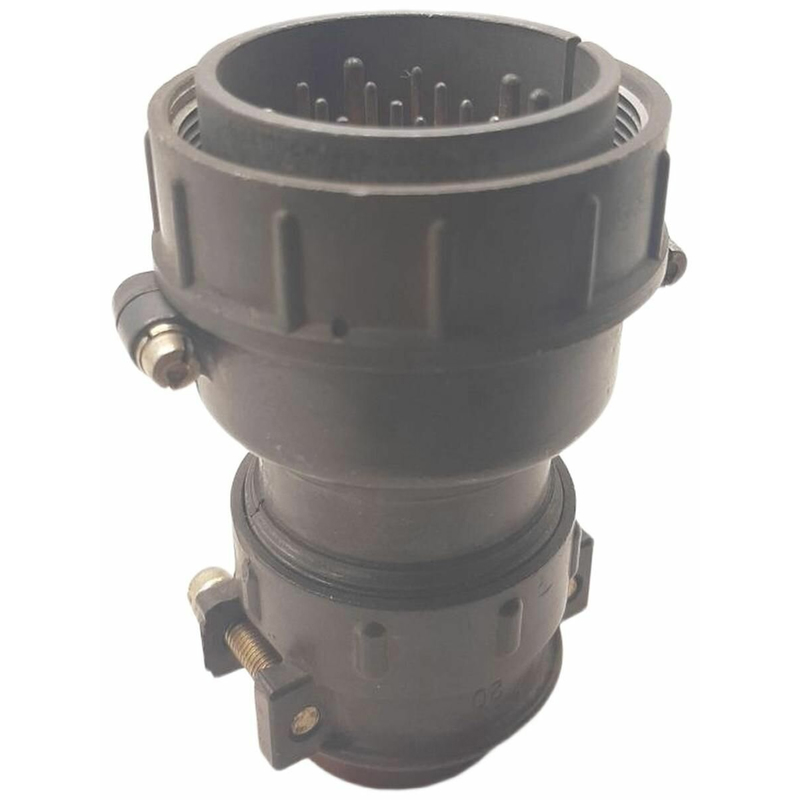

Цилиндрический низкочастотный соединитель 2РТТ48КПН20Ш28В представляет собой кабельную вилку с прямым неэкранированным патрубком. Изделие выпущено в 2015 году и относится к категории «5». Соединитель разработан для коммутации электрических цепей постоянного, переменного и импульсного тока. Диапазон рабочих частот по переменному току достигает 3 МГц, что позволяет применять разъём в низкочастотных трактах различного оборудования.

Конструктивное исполнение «КПН» означает кабельную вилку с патрубком прямым неэкранированным. Контактная группа насчитывает 20 контактов. Сочетание контактов выполнено по схеме Ш28В — штыревые контакты, скомпонованные по варианту 28В. Такое исполнение обеспечивает надёжное сочленение с ответными розетками соответствующего типономинала.

Изделие предназначено для эксплуатации в общетехнических и промышленных системах. Всеклиматическое исполнение «В» подтверждает устойчивость соединителя к широкому спектру климатических факторов: повышенной и пониженной температуре окружающей среды, воздействию влаги, инея, росы и соляного тумана. Соединитель сохраняет работоспособность в условиях умеренного и холодного климата, а также при размещении в неотапливаемых помещениях и под навесом.

Технические характеристики и подтверждённые особенности

Соединитель 2РТТ48КПН20Ш28В обладает рядом подтверждённых технических параметров, определяющих его эксплуатационные возможности:

• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия.
• Смена температур: допустима смена до плюс 180 градусов Цельсия.
• Устойчивость к синусоидальной вибрации: диапазон частот от 1 до 1000 Гц при ускорении до 100 метров на секунду в квадрате (10 g).
• Устойчивость к одиночным ударам: до 10000 метров на секунду в квадрате (1000 g).
• Устойчивость к многократным ударам: до 1500 метров на секунду в квадрате (150 g).
• Минимальная наработка: 1000 часов при 500 сочленениях-расчленениях.
• Срок сохраняемости: 15 лет.

Монтаж соединителя осуществляется методом пайки. Контакты имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Соответствие техническим условиям подтверждается нормативным документом, например ГЕО.364.120 ТУ.

Конструктивные особенности

Контактная группа из 20 штыревых контактов обеспечивает достаточное количество электрических цепей для подключения многопроводных кабелей. Прямой неэкранированный патрубок упрощает ввод кабеля и фиксацию его оболочки. Цилиндрическая форма корпуса гарантирует высокую механическую прочность и удобство сочленения. Серебряное покрытие контактов снижает окисление и поддерживает стабильное качество соединения даже после длительного хранения и многократных перекоммутаций.

Применение

Соединитель 2РТТ48КПН20Ш28В находит применение в электрических цепях постоянного и переменного тока, а также в импульсных цепях. Изделие востребовано в общетехнических устройствах, промышленных системах управления, контрольно-измерительном оборудовании и аппаратуре связи. Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур соединитель может использоваться в оборудовании, эксплуатируемом на открытом воздухе, в неотапливаемых помещениях и в подвижных установках, подверженных вибрационным и ударным нагрузкам.

Применение в цепях с частотой до 3 МГц допускает использование соединителя в низкочастотных трактах передачи сигналов и питания. Устойчивость к значительным механическим воздействиям делает разъём пригодным для установки в аппаратуре, работающей в условиях транспортировки, вибраций и умеренных ударов. Наработка в 1000 часов при 500 сочленениях-расчленениях свидетельствует о пригодности изделия для обслуживаемого оборудования, где периодически требуется разъединение цепей для ремонта, проверки или замены блоков.

Срок сохраняемости 15 лет подтверждает возможность длительного хранения соединителя в составе ЗИП без потери эксплуатационных качеств. Соединитель поставляется как самостоятельное изделие и предназначен для монтажа на кабель методом пайки. Артикул изделия — 6581.
