Назначение и область применения

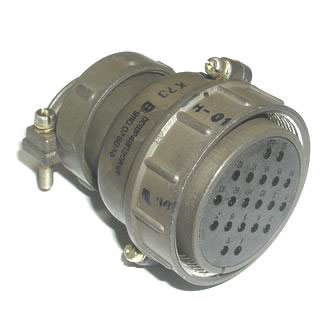

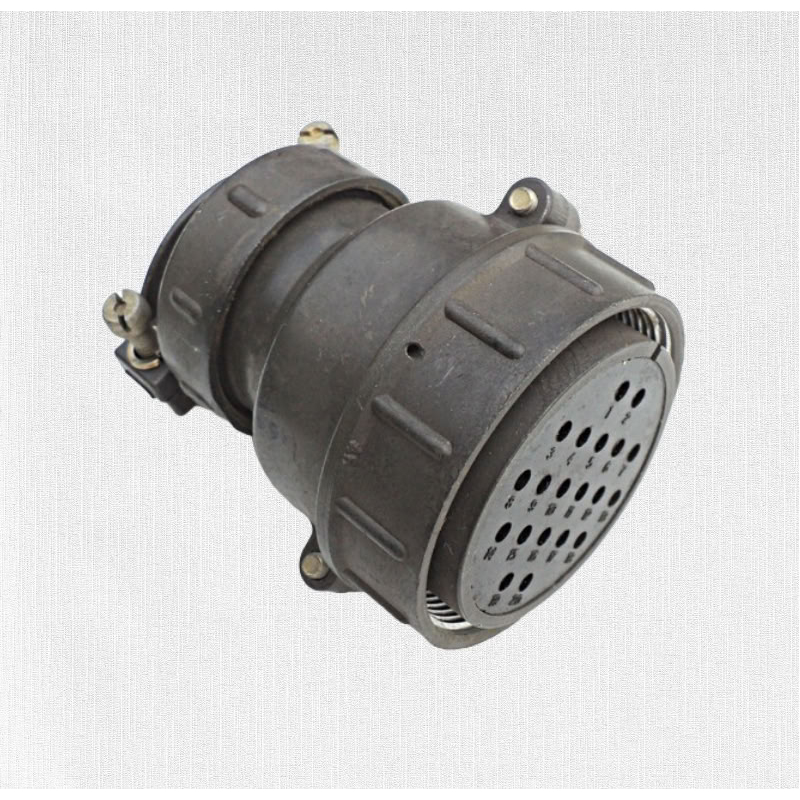

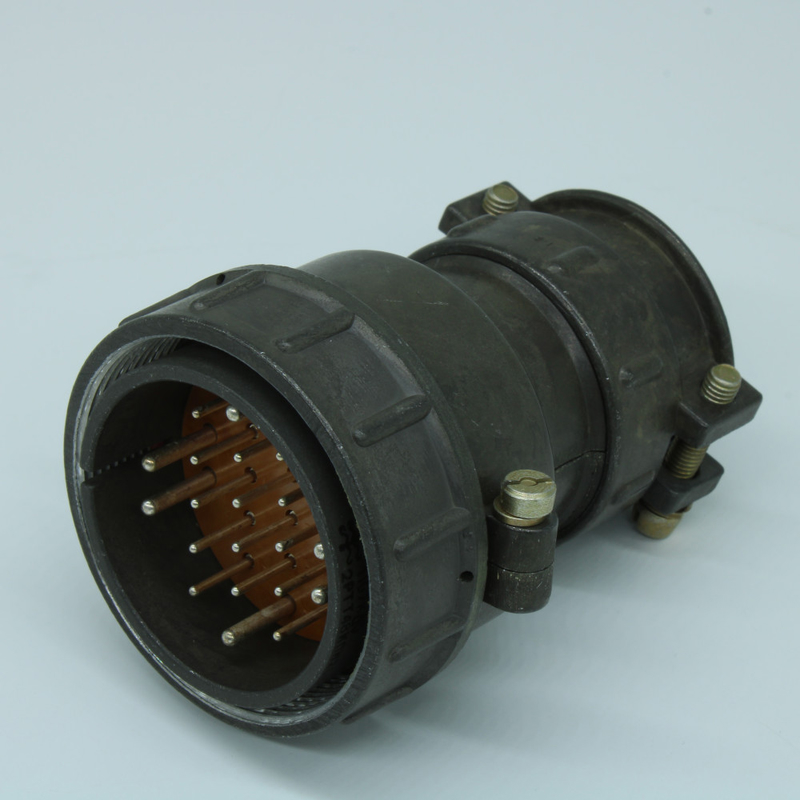

Разъем 2РТТ48КПН20Г28В (ШР48П20НШ1) представляет собой цилиндрический теплостойкий низкочастотный пылебрызгозащищенный соединитель кабельного типа. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В амплитудного значения. Разъем ориентирован на использование во всеклиматическом исполнении и применяется для внутреннего монтажа в электронной и радиоэлектронной аппаратуре, изготавливаемой по техническим условиям ТУ ГЕ0.364.120.

Кабельная розетка данного типа может поставляться как с резиновым защитным кожухом, так и без него. Монтаж проводников осуществляется методом пайки. Сочленение ответных частей разъема выполняется резьбовым способом, при этом конструкция предусматривает одношпоночную поляризацию, исключающую неправильное соединение контактов.

Технические характеристики

Разъем 2РТТ48КПН20Г28В (ШР48П20НШ1) рассчитан на работу при максимальном напряжении 700 В амплитудного значения. Токовая нагрузка зависит от диаметра применяемых контактов и составляет:

• 20 А при диаметре контакта 1,5 мм;
• 35 А при диаметре контакта 2,5 мм.

Электрическое сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм, что обеспечивает надежную работу даже в условиях повышенной влажности и запыленности. Допустимое количество циклов сочленения и расчленения достигает 500. Минимальная наработка изделия составляет 1000 часов, срок сохраняемости — 15 лет.

Контактные элементы покрыты серебром, что способствует стабильности переходного сопротивления и защите от окисления. Корпус разъема может выполняться в экранированном или неэкранированном варианте в зависимости от конкретных требований к электромагнитной совместимости аппаратуры.

Условия эксплуатации и стойкость к внешним воздействиям

Разъем сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию пониженного атмосферного давления вплоть до 1,3 на 10 в минус четвертой степени Па, что допускает его применение в аппаратуре, работающей на больших высотах или в условиях разреженной атмосферы.

Конструкция разъема обеспечивает высокую механическую стойкость. Изделие выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. Устойчивость к ударным воздействиям подтверждена для одиночных ударов с ускорением до 10000 метров на секунду в квадрате и многократных ударов с ускорением до 1500 метров на секунду в квадрате.

Конструктивные особенности

Цилиндрическая форма корпуса и пылебрызгозащищенное исполнение позволяют использовать разъем 2РТТ48КПН20Г28В (ШР48П20НШ1) в аппаратуре, эксплуатируемой в жестких условиях промышленного производства, на транспорте и в специальной технике. Резьбовой способ сочленения обеспечивает надежную фиксацию ответных частей и исключает самопроизвольное размыкание при вибрационных нагрузках.

Теплостойкость конструкции позволяет монтировать разъем в устройствах с повышенным тепловыделением, а также в аппаратуре, подвергающейся циклическим изменениям температуры. Одношпоночная поляризация гарантирует однозначное взаимное расположение контактов при каждом сочленении, что особенно важно при обслуживании многоконтактных систем.
