Назначение соединителя

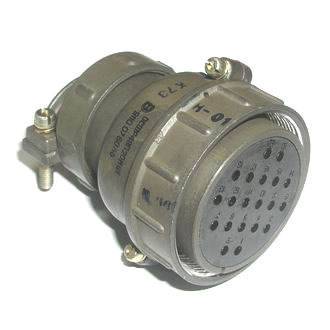

Цилиндрический низкочастотный кабельный соединитель 2РТТ48КПН20Г28В Элекон «5» представляет собой вилку, предназначенную для надежного подключения в электрических цепях переменного и постоянного тока. Изделие применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется разъемное соединение с высокой устойчивостью к внешним воздействиям.

Соединитель рассчитан на работу при напряжении до 850 В и токе до 20 А на один контакт, при этом суммарная токовая нагрузка на разъем может достигать 234 А. Конструкция обеспечивает корректную коммутацию цепей и стабильный электрический контакт в условиях вибрации, ударных нагрузок и широкого диапазона температур.

Конструктивные особенности и материалы

Соединитель оснащен 20 контактами штыревого типа диаметром 1,5 мм. Контакты изготовлены из латуни и имеют серебряное покрытие, что способствует низкому переходному сопротивлению и защите контактных поверхностей от окисления. Корпус выполнен из алюминиевого сплава с оксидированием, изолятор — из черного бакелита.

Габаритные размеры изделия:

• диаметр — 59,5 мм;
• длина — 89 мм;
• высота — 71 мм.

Монтаж осуществляется методом пайки. Соединитель имеет резьбовое соединение и одношпоночную поляризацию, что исключает неправильную стыковку с ответной частью. Конструкция предусматривает прямой патрубок с гайкой и рассчитана на установку с неэкранированным кабелем.

Условия эксплуатации и надежность

Изделие выпускается в всеклиматическом исполнении В и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Соединитель устойчив к следующим видам внешних воздействий:

• вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 30 g;
• акустические шумы с уровнем до 170 дБ;
• механические удары многократного действия с ускорением до 1000 g.

Ресурс соединителя составляет 500 циклов соединения-расчленения, наработка — 1000 часов. Производство осуществляется АО «Завод Элекон» в России по техническим условиям ГЕ0.364.120 ТУ. Вид приемки «5» включает военную приемку и приемку заказчика, что подтверждает соответствие изделия повышенным требованиям контроля качества.

Совместимость и монтаж

Соединитель 2РТТ48КПН20Г28В относится к категории 2РТТ48 и совместим с ответными частями соответствующего типоразмера. При монтаже необходимо учитывать тип кабеля — изделие предназначено для работы с неэкранированным кабелем. Пайка контактов выполняется с соблюдением стандартных требований к монтажу низкочастотных соединителей.

Прямой патрубок с гайкой обеспечивает удобный ввод кабеля и надежную фиксацию. Одношпоночная поляризация гарантирует однозначное положение при сочленении, предотвращая повреждение контактов. Артикул изделия — 50869, год выпуска партии — 2015.
