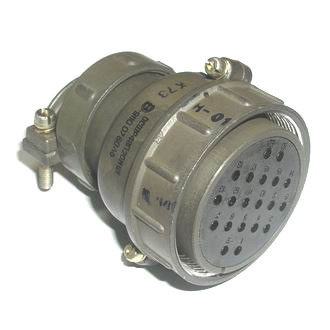

2РТТ48КПН20Г28В: надёжный цилиндрический разъём для промышленной аппаратуры

2РТТ48КПН20Г28В — многоконтактный низкочастотный цилиндрический соединитель серии 2РТТ, рассчитанный на создание стабильных разъёмных соединений в электрических цепях промышленного, радиоэлектронного и специального оборудования. Исполнение с 20 контактами востребовано там, где требуется компактно передать несколько силовых, управляющих или сигнальных линий через единый герметизированный интерфейс.

Конструктивные особенности

Соединитель выполнен в корпусе типоразмера 48 и относится к пылебрызгозащищённым разъёмам. Такая конструкция помогает защищать контактную группу от неблагоприятных внешних воздействий при эксплуатации оборудования в производственных помещениях, на транспорте, в энергетических шкафах и в составе радиоэлектронных комплексов.

Индекс «Г» в обозначении указывает на исполнение розетки с гнездовыми контактами. Соединение с ответной частью выполняется посредством резьбового сочленения, которое обеспечивает механически прочную фиксацию и снижает риск самопроизвольного рассоединения при вибрациях и перемещениях кабеля.

Техническое назначение 2РТТ48КПН20Г28В

Разъём 2РТТ48КПН20Г28В предназначен для работы в цепях постоянного и переменного тока. Соединители семейства 2РТТ применяются в качестве соединителей общего назначения в радиоэлектронной и радиотехнической аппаратуре; для серии приводится рабочее напряжение до 700 В амплитудного значения. Конкретно допустимая токовая нагрузка определяется схемой расположения и типоразмером контактов в выбранном исполнении.

Основные характеристики изделия:

Данные по количеству контактов, типоразмеру и назначению подтверждаются описаниями изделия и характеристиками серии 2РТТ.

Преимущества применения

Использование 2РТТ48КПН20Г28В позволяет организовать многоконтактное подключение кабельных линий с понятной поляризацией и надёжной механической фиксацией. Одношпоночная поляризация корпуса исключает неправильную ориентацию при соединении ответных частей, что особенно важно при регламентном обслуживании и повторном подключении оборудования.

К ключевым преимуществам относятся:

• Передача до 20 электрических цепей через один компактный интерфейс.

• Резьбовая фиксация соединения для устойчивости к механическим воздействиям.

• Пылебрызгозащищённая конструкция для эксплуатации в условиях производственной среды.

• Серебряное покрытие контактов, применяемое в соединителях данной серии.

• Возможность применения с экранированным или неэкранированным кабелем в зависимости от конструктивного исполнения патрубка.

• Совместимость серии 2РТТ с рядом соединителей семейств ШР и 2РТ-А при соблюдении соответствующего исполнения и схемы контактов.

Где используется разъём

Разъём 2РТТ48КПН20Г28В может использоваться в системах, где необходимы надёжные разъёмные кабельные соединения: в шкафах автоматики, измерительных системах, источниках питания, испытательных стендах, оборудовании связи, системах управления и промышленной радиоэлектронике.

При подборе ответной части важно учитывать не только серию разъёма, но и тип контактов, схему их расположения, исполнение корпуса, способ монтажа кабеля и требуемые электрические параметры. Для 2РТТ48КПН20Г28В необходима совместимая часть со штырьевыми контактами, соответствующая тому же типоразмеру и контактной схеме.
