Назначение и область применения

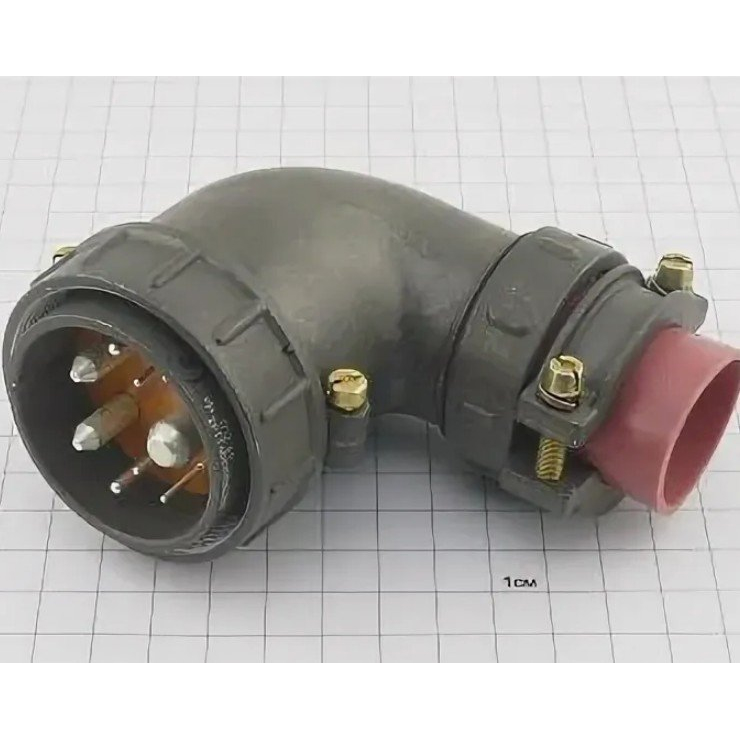

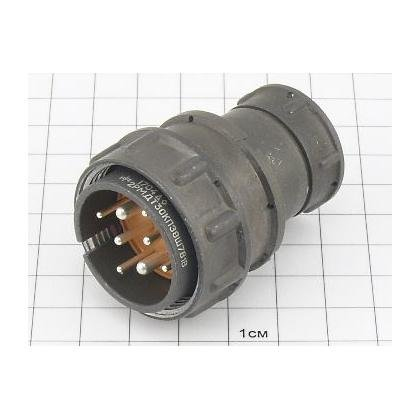

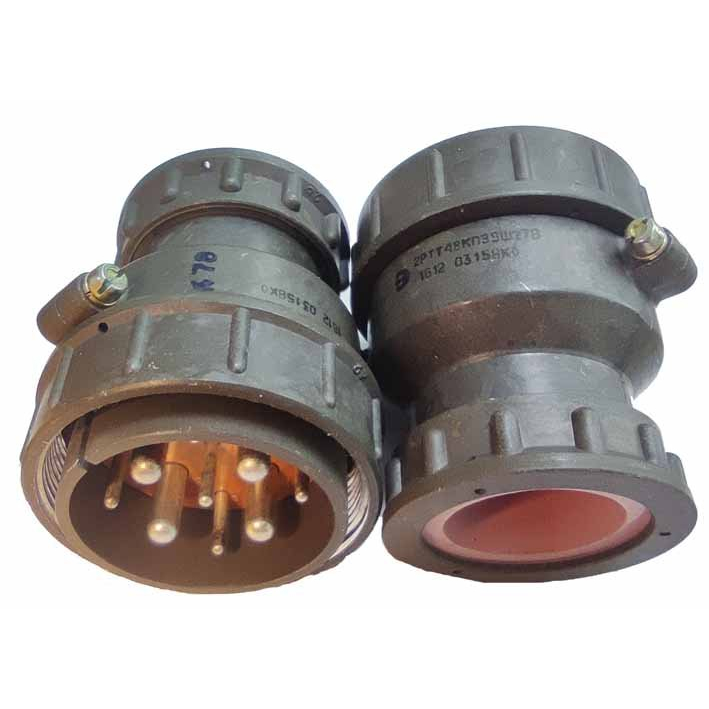

Кабельная вилка 2РТТ48КПН-9Ш-27В относится к серии теплостойких пылебрызгозащищённых цилиндрических разъёмов 2РТТ нормальных габаритов. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре, где требуется ручное соединение и расчленение контактных пар. Разъём рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном значении напряжения 850 В. Максимальное рабочее напряжение составляет 700 В.

Благодаря всеклиматическому исполнению вилка сохраняет работоспособность в широком диапазоне внешних воздействий. Конструкция устойчива к вибрациям, ударам и экстремальным условиям эксплуатации, что позволяет применять изделие в составе аппаратуры, работающей в сложных производственных и полевых условиях.

Конструктивные особенности

Вилка выполнена в кабельном корпусе с прямым патрубком и оснащена гайкой для неэкранированного кабеля. Обозначение 2РТТ48КПН-9Ш-27В отражает ключевые параметры конструкции:

• корпус кабельного типа с прямым патрубком;
• гайка для фиксации неэкранированного кабеля;
• девять штыревых контактов, из которых пять имеют диаметр 2,5 мм и четыре — диаметр 5,5 мм;
• объёмный монтаж, электрическое соединение методом пайки;
• одношпоночная поляризация, исключающая неправильное сочленение.

Корпус изделия изготовлен из алюминиевого сплава, контакты посеребрены, изолятор выполнен из бакелита. Такое сочетание материалов обеспечивает надёжный электрический контакт и механическую прочность при многократных циклах соединения и расчленения.

Технические характеристики

Изделие обладает следующими подтверждёнными параметрами:

• максимальный ток на контакт диаметром 2,5 мм — 35 А;
• максимальный ток на контакт диаметром 5,5 мм — 100 А;
• общая токовая нагрузка — до 525 А;
• сопротивление контакта диаметром 2,5 мм — не более 1 мОм;
• сопротивление контакта диаметром 5,5 мм — не более 0,3 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• ресурс — 500 соединений и расчленений;
• наработка — не менее 1000 часов.

Габаритные размеры вилки: диаметр корпуса 59,5 мм, длина 89 мм. Разъём поставляется без кабеля и ответной части, комплектация ограничивается самим изделием. Артикул товара — 6571.

Монтаж и эксплуатация

Монтаж контактов осуществляется методом пайки с объёмным способом установки проводников. Прямой кабельный патрубок и гайка для неэкранированного кабеля упрощают ввод и фиксацию монтажных проводов. Одношпоночная поляризация предотвращает ошибочную ориентацию при сочленении с ответной розеткой серии 2РТТ48.

При эксплуатации следует учитывать допустимые токовые нагрузки по каждому типу контактов и не превышать суммарную токовую нагрузку. Рабочий температурный диапазон позволяет использовать вилку как в условиях сильного холода, так и при значительном нагреве, что расширяет сферу применения изделия в аппаратуре специального и промышленного назначения.
