Назначение и область применения

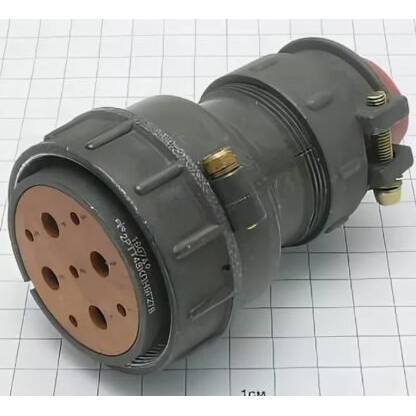

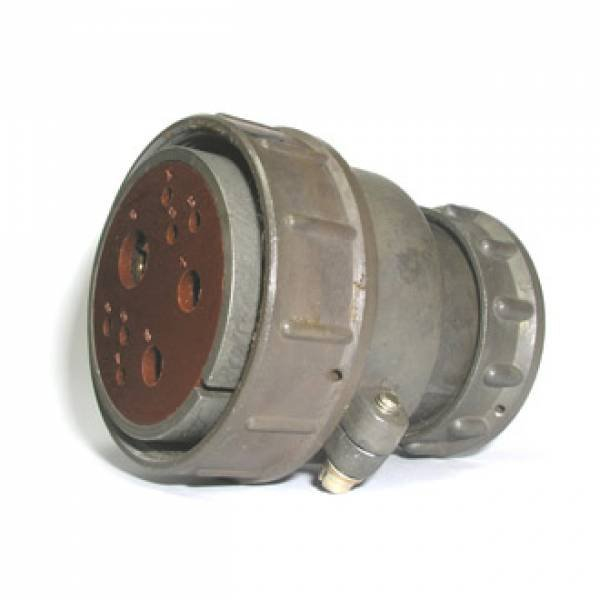

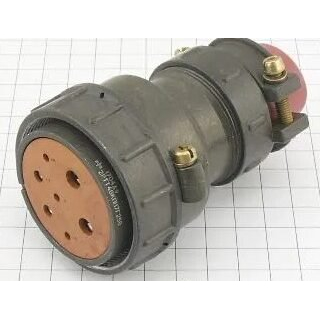

Электрический разъём 2РТТ48КПН-9Г-26В (артикул 6569) относится к цилиндрическим соединителям серии 2РТТ и предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц и амплитудным значением напряжения до 850 В. Изделие применяется для объёмного внутри- и межблочного монтажа радиоэлектронной аппаратуры, работающей в составе промышленного оборудования, измерительных комплексов, систем связи и специальной техники, эксплуатируемой в сложных климатических и механических условиях.

Благодаря всеклиматическому исполнению и пылебрызгозащищённой конструкции разъём сохраняет заявленные электрические параметры при воздействии пониженного атмосферного давления, повышенной влажности, инея, росы, соляного тумана, плесневых грибов и прямого попадания водяных брызг. Соединитель ориентирован на задачи, требующие стабильного контактного сопротивления и высокой механической прочности сочленения в течение длительного срока эксплуатации.

Конструктивные особенности

Корпус разъёма выполнен в кабельном варианте (буква «К» в обозначении) с прямым патрубком (ПН). Такое исполнение обеспечивает удобный ввод неэкранированного кабеля (буква «Г») со стороны монтажа и оптимальное распределение механических нагрузок на оболочку кабеля при изгибах и вибрации. Условный размер корпуса составляет 48 мм, что определяет габаритные и присоединительные параметры изделия и позволяет подбирать ответные части в пределах серии 2РТТ.

Соединение частей разъёма — резьбовое. Наличие одношпоночной поляризации корпусов исключает неправильное сочленение и защищает контакты от повреждений при стыковке. Покрытие контактов серебром обеспечивает малое переходное сопротивление и стабильность электрического контакта при токах, соответствующих применяемым диаметрам контактов.

Конструкция предусматривает общее количество контактов 26 штук. В моделях аналогичного класса применяется комбинация контактов различных диаметров, включая 1,5 мм, 2,5 мм, 5,5 мм и 9 мм. Рабочий ток на один контакт в зависимости от его диаметра варьируется от 20 до 200 А, сопротивление контакта составляет от 0,15 до 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Электрические и механические параметры

Разъём рассчитан на работу в цепях с амплитудным напряжением до 850 В. Допустимая частота сигнала достигает 3 МГц, что расширяет область применения изделия на высокочастотные цепи управления и передачи данных в пределах заявленных электрических характеристик.

Изделие сохраняет работоспособность в широком диапазоне температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, одиночные механические удары с ускорением до 10000 метров на секунду в квадрате и многократные удары с ускорением до 1500 метров на секунду в квадрате. Работоспособность сохраняется при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени Па.

Эксплуатационные показатели

• Температурный диапазон эксплуатации: от минус 60 до плюс 100 градусов Цельсия
• Количество соединений-расчленений: до 500 циклов
• Наработка: не менее 1000 часов
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление контакта: от 0,15 до 2,5 мОм в зависимости от диаметра контакта
• Рабочий ток на контакт: от 20 до 200 А в зависимости от диаметра контакта
• Покрытие контактов: серебро
• Способ монтажа: под неэкранированный кабель, прямой патрубок

Рекомендации по применению

Разъём 2РТТ48КПН-9Г-26В предназначен для стационарной установки на кабельных вводах оборудования, эксплуатируемого внутри помещений и под навесами, а также в аппаратуре, к которой предъявляются требования всеклиматического исполнения. При выборе ответной части следует использовать соединители серии 2РТТ с соответствующим условным размером корпуса и согласованной схемой расположения контактов.

Монтаж кабеля производится в соответствии с принятой технологией разделки и заделки неэкранированных кабелей, с обязательной фиксацией жил в контактных хвостовиках, предусмотренных конструкцией изделия. Резьбовое сочленение частей разъёма должно выполняться до упора с контролем положения поляризующей шпонки. Серебряное покрытие контактов не требует дополнительной обработки при хранении, однако при длительных перерывах в эксплуатации рекомендуется защищать сочленяемые поверхности от загрязнений штатными пылебрызгозащитными средствами, входящими в комплект поставки в соответствии с заказом.
