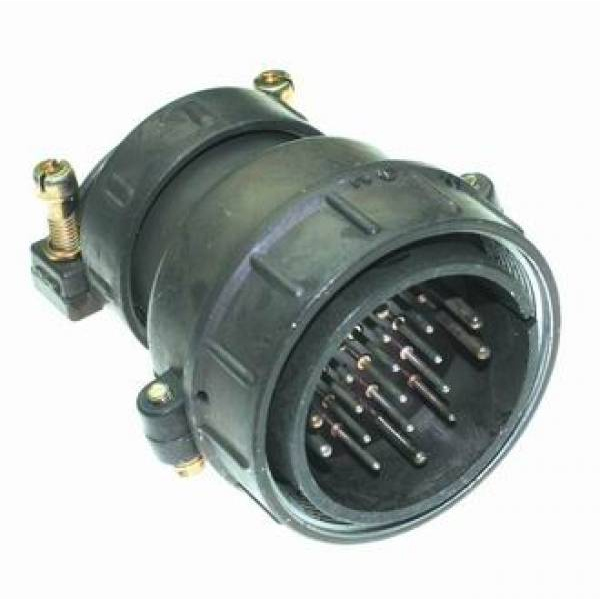

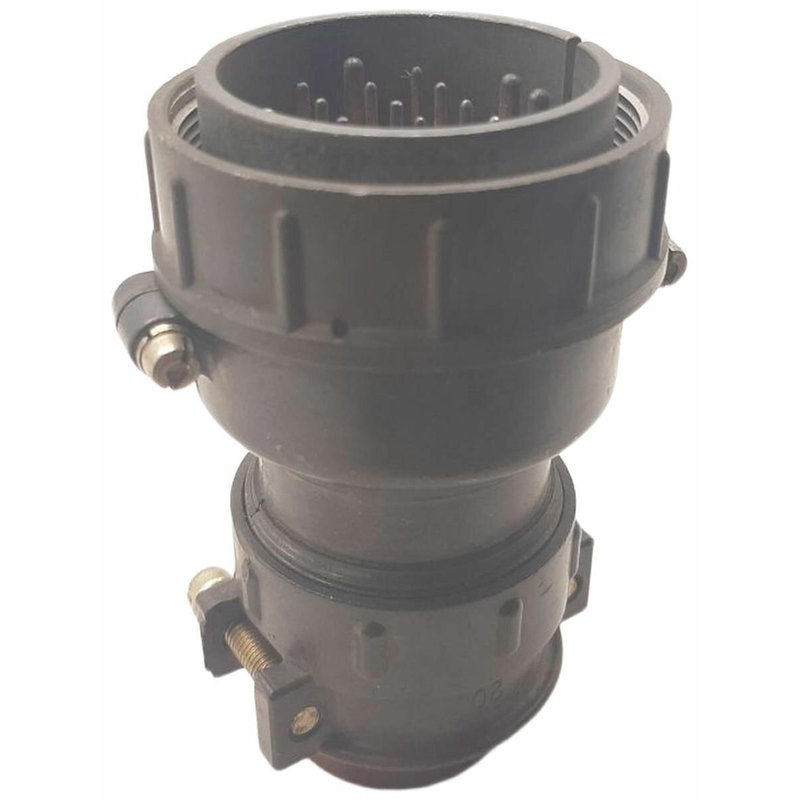

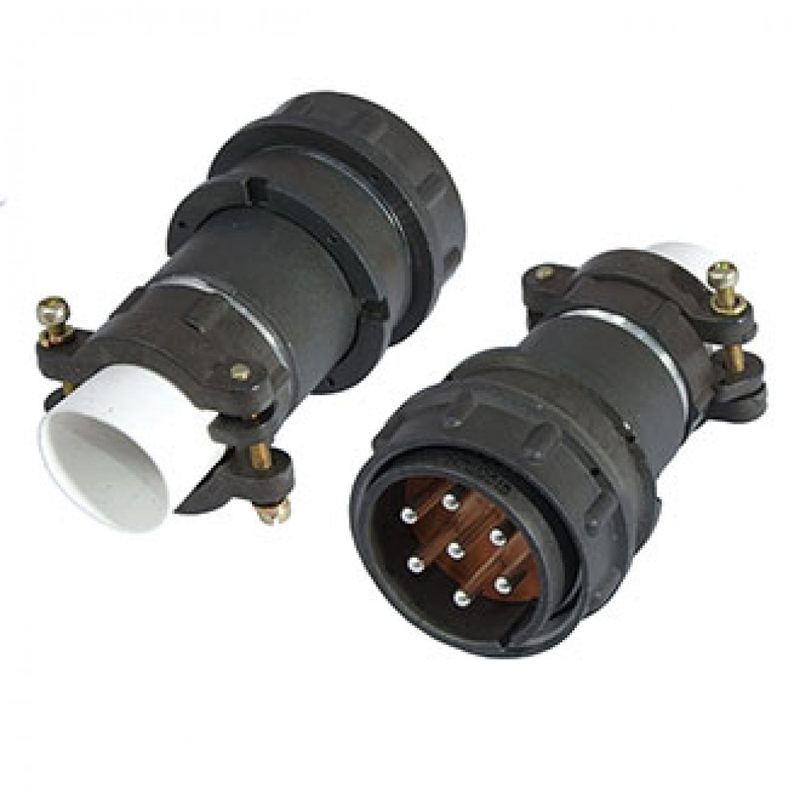

Назначение соединителя 2РТТ48КПН-20Ш-28В

Цилиндрический теплостойкий низкочастотный пылебрызгозащищённый соединитель 2РТТ48КПН-20Ш-28В предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Изделие рассчитано на работу при частоте переменного тока до 3 МГц и напряжении до 850 В, при этом амплитудное значение напряжения достигает 700 В. Соединитель обеспечивает надёжное разъёмное соединение кабельных линий в условиях воздействия вибрационных и ударных нагрузок, широкого диапазона температур и пониженного атмосферного давления.

Конструктивное исполнение с кабельным корпусом и прямым патрубком (КПН) позволяет монтировать изделие на концах кабельных сборок без дополнительных угловых переходников. Всеклиматическое исполнение (В) подтверждает возможность применения соединителя в различных климатических зонах, включая районы с холодным и умеренным климатом, при условии соблюдения указанных температурных пределов эксплуатации.

Подтверждённые технические особенности

Соединитель оснащён двадцатью контактами двух типоразмеров, что обеспечивает раздельную коммутацию силовых и сигнальных цепей в рамках одного корпуса. Контактная группа включает:

• 14 контактов диаметром 1,5 мм с допустимым током до 20 А и сопротивлением контакта не более 2,5 мОм;
• 6 контактов диаметром 2,5 мм с допустимым током до 35 А и сопротивлением контакта не более 1 мОм.

Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм, что гарантирует стабильную работу изделия в цепях с повышенными требованиями к электрической прочности. Покрытие контактов выполнено из серебра, монтаж осуществляется методом пайки. Соединитель относится к негерметичному типу, поэтому его применение предполагает установку в аппаратуре, не требующей полной герметизации разъёмного узла.

Ресурсные показатели подтверждают высокую надёжность: общее число сочленений-расчленений достигает 500 циклов, минимальная наработка составляет 1000 часов, а срок сохраняемости — от 15 до 20 лет. Эти значения позволяют использовать изделие в аппаратуре длительного срока службы с периодическим обслуживанием и возможной заменой соединителя при исчерпании ресурса.

Условия эксплуатации и устойчивость к внешним воздействиям

Соединитель сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц (в отдельных режимах до 10000 Гц) с ускорением до 300 м/с². Изделие выдерживает многократные ударные нагрузки с ускорением до 1500 м/с² и одиночные удары с ускорением до 10000 м/с², что подтверждает его пригодность для аппаратуры, эксплуатируемой на подвижных объектах и в условиях механических воздействий.

Рабочий диапазон температур составляет от минус 60 до плюс 100 °C. Допускается кратковременное воздействие температуры смены до плюс 180 °C, что расширяет возможности применения при технологических процессах, связанных с нагревом узлов аппаратуры. Изделие устойчиво к пониженному атмосферному давлению до 1,3×10⁻⁴ Па, что обеспечивает его функционирование в условиях высокогорья и разреженной атмосферы. Указанная совокупность характеристик допускает эксплуатацию соединителя при воздействии специальных факторов, характерных для ответственной радиоэлектронной аппаратуры.

Применение в аппаратуре

Соединитель 2РТТ48КПН-20Ш-28В применяется в радиоэлектронной и радиотехнической аппаратуре для организации надёжных разъёмных соединений кабельных трасс. Наличие контактов двух типоразмеров позволяет в одном соединителе объединять сильноточные и слаботочные цепи, сокращая количество разъёмов в конструкции и упрощая монтаж. Изделие подходит для стационарной и подвижной аппаратуры, эксплуатируемой в сложных климатических условиях, при вибрации, ударах и в разреженной атмосфере. Негерметичное исполнение определяет область применения внутри приборных отсеков и корпусов, где не требуется защита от прямого воздействия влаги и погружения в жидкости. Соединитель совместим с монтажом пайкой и рассчитан на многократное сочленение и расчленение в течение всего срока службы.
