2РТТ48КПЭ9Ш27В: надежное соединение для электрических цепей

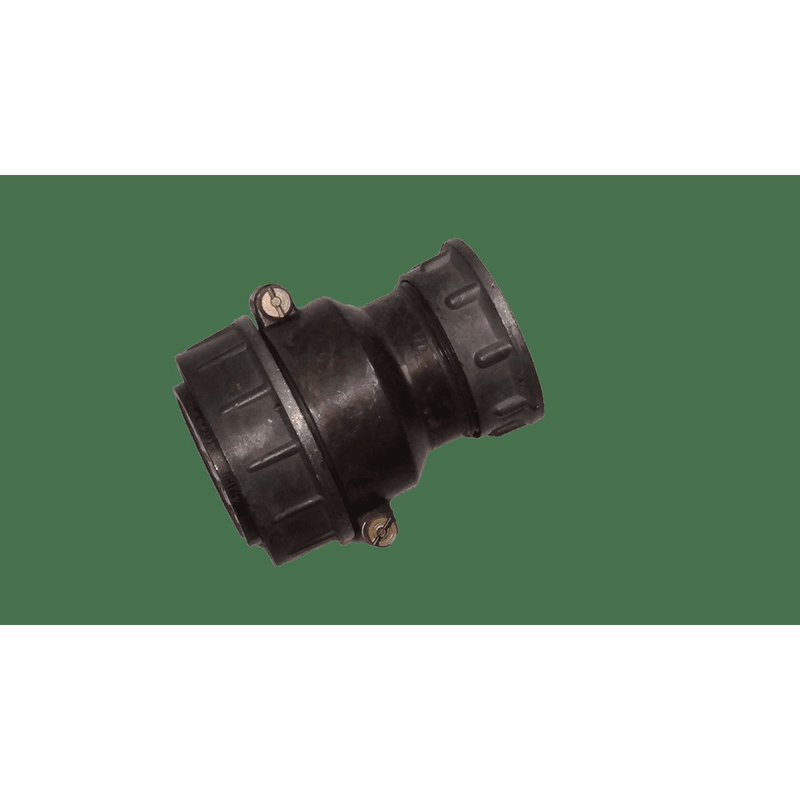

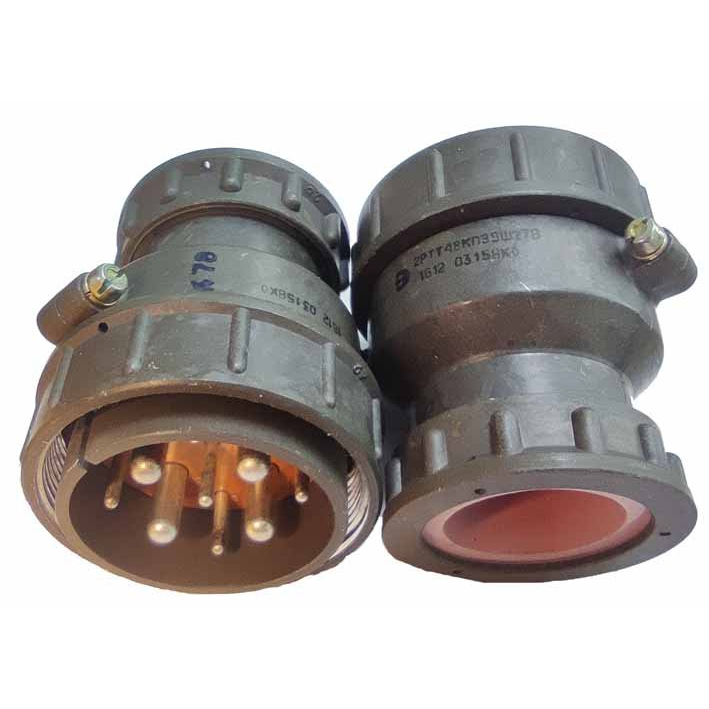

2РТТ48КПЭ9Ш27В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной вилки с прямым патрубком. Изделие предназначено для создания разъемных соединений в цепях постоянного, переменного и импульсного тока, где важны стабильный контакт, механическая прочность и защита от внешних воздействий.

Назначение соединителя

Разъем 2РТТ48КПЭ9Ш27В применяется при подключении кабелей, проводов, отдельных блоков и узлов радиоэлектронной, электротехнической и промышленной аппаратуры. Конструкция ориентирована на объемный монтаж и пайку, что позволяет сформировать долговечное электрическое соединение при корректной подготовке кабеля и контактов.

Кабельное исполнение с прямым патрубком рассчитано на монтаж экранированного кабеля. Такое решение помогает организовать аккуратный ввод кабеля в корпус соединителя и поддерживать требования к электромагнитной совместимости оборудования.

Ключевые характеристики

Характеристики приведены по техническим описаниям изделия; перед проектированием конкретного узла следует сверять исполнение, приемку и сопроводительную документацию используемой партии.

Конструктивные особенности

Соединитель 2РТТ48КПЭ9Ш27В имеет металлический корпус, обеспечивающий стойкость к механическим нагрузкам, а карболитовый изолятор разделяет контактные группы. Серебряное покрытие контактов способствует формированию надежного переходного контакта при пайке и многократном сочленении разъемной пары.

Резьбовая фиксация в сочлененном положении снижает риск самопроизвольного расстыковывания при вибрациях и перемещении оборудования. Одношпоночная поляризация помогает исключить неправильную ориентацию вилки и ответной части при подключении.

Пылебрызгозащищенное исполнение делает 2РТТ48КПЭ9Ш27В подходящим для аппаратуры, которая эксплуатируется в условиях производственных помещений, транспортных систем, приборных шкафов и другого оборудования с повышенными требованиями к защите межблочных соединений.

Где используется 2РТТ48КПЭ9Ш27В

Разъем востребован в оборудовании, где необходимо передавать питание, управляющие сигналы или низкочастотные электрические цепи через разъемное кабельное соединение. Типичные направления применения:

• Радиоэлектронная и радиотехническая аппаратура

• Промышленные системы управления и автоматики

• Измерительные комплексы и испытательные стенды

• Электротехнические шкафы и блочное оборудование

• Транспортное и специальное оборудование

• Системы, использующие экранированные кабельные линии

Например, 2РТТ48КПЭ9Ш27В может применяться для вывода девяти электрических цепей из одного блока аппаратуры в соединительный кабель, при этом резьбовая фиксация поддерживает устойчивость разъема при механических воздействиях.

Рекомендации по монтажу

При установке соединителя важно соблюдать технологию пайки, не допускать перегрева изолятора и обеспечивать надежное крепление кабеля в патрубке. Перед соединением следует проверить соответствие ответной части, расположение контактных групп, целостность резьбы, состояние контактных поверхностей и правильность подключения жил согласно электрической схеме оборудования.

Для сохранения эксплуатационных характеристик рекомендуется защищать контактную часть от загрязнений и влаги во время хранения, использовать подходящий кабель и не превышать допустимые электрические параметры. По данным технических описаний серии, срок сохраняемости соединителей может составлять не менее 15 лет при соблюдении установленных условий хранения.
