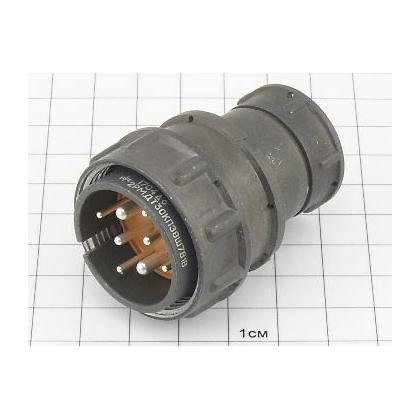

2РТТ48КПЭ9Ш26В — это кабельная вилка из серии цилиндрических низкочастотных соединителей 2РТТ, произведенная АО « завод Элекон» в 2015 году с видом приемки «5» (ВП, ПЗ по нормам ГЕ0.364.120 ТУ).

Характеристики

• Тип соединителя: Кабельная вилка
• Серия: Цилиндрические низкочастотные соединители 2РТТ
• Производитель: АО «завод Элекон»
• Год производства: 2015
• Вид приемки: «5» (ВП, ПЗ по нормам ГЕ0.364.120 ТУ)
• Конструктивное исполнение: Кабельная вилка с прямым патрубком (П)
• Тип кабельного подсоединения: Гайка для неэкранированного кабеля (Н)
• Количество контактов: 9 штыревых контактов
• Диаметр контактов: 5 шт. Ø2,5 мм и 4 шт. Ø5,5 мм
• Поляризация: Одношпоночная
• Тип сочленения: Резьбовое
• Материал корпуса: Алюминиевый сплав с оксидированием
• Материал контактов: Латунь с серебряным покрытием (Ag)
• Материал изолятора: Бакелит черного цвета
• Электрический монтаж: Пайка
• Механический монтаж: Объемный
• Условия эксплуатации: Работа в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсного тока

Область применения

Соединитель 2РТТ48КПЭ9Ш26В предназначен для использования в радиоэлектронной и радиотехнической аппаратуре общего назначения.
