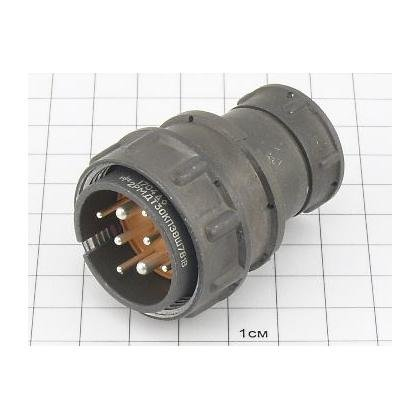

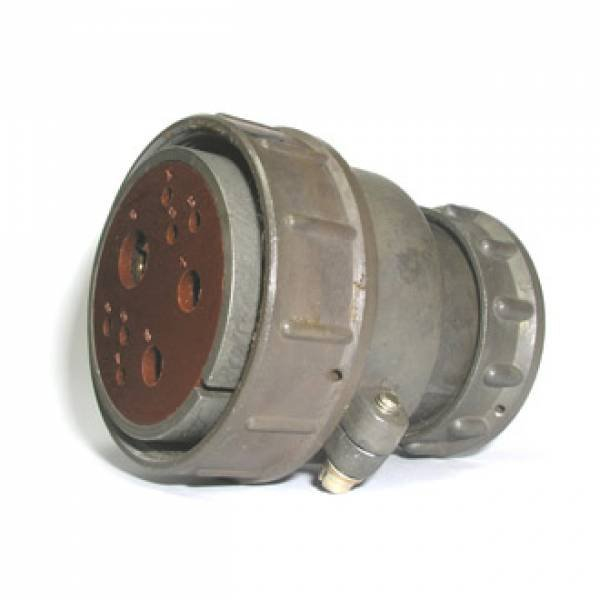

2РТТ48КПЭ9Ш26В: кабельная вилка для экранированных линий связи и питания

2РТТ48КПЭ9Ш26В — низкочастотный цилиндрический электрический соединитель серии 2РТТ, предназначенный для разъёмного соединения кабелей, блоков и узлов электро- и радиоаппаратуры. Исполнение с прямым патрубком и гайкой для экранированного кабеля помогает организовать надёжное подключение в условиях вибраций, производственных нагрузок и широкого диапазона температур.

Расшифровка обозначения

Маркировка 2РТТ48КПЭ9Ш26В содержит основные конструктивные признаки изделия:

Таким образом, 2РТТ48КПЭ9Ш26В представляет собой девятиконтактную кабельную вилку в корпусе условного размера 48, с прямым патрубком для ввода и закрепления экранированного кабеля.

Конструкция и принцип подключения

Соединитель применяется совместно с ответной частью — розеткой соответствующего типоразмера и контактной схемы. Сочленение выполняется резьбовым способом, что обеспечивает механически устойчивую фиксацию пары и снижает риск самопроизвольного разъединения при вибрации.

Конструкция серии 2РТТ предусматривает одношпоночную поляризацию корпуса. Она позволяет соединить вилку и розетку только в предусмотренном положении, предотвращая ошибочную ориентацию контактов при монтаже и обслуживании. Контакты имеют серебряное покрытие; монтаж проводников выполняется пайкой.

Прямой патрубок удобен при осевом вводе кабеля, а исполнение Э ориентировано на использование экранированной кабельной линии. Это особенно актуально в цепях управления, измерения и передачи сигналов, где важно уменьшать влияние внешних электромагнитных помех и поддерживать непрерывность экранирующего контура.

Технические особенности серии

Для соединителей 2РТТ заявлены следующие общие рабочие параметры:

• Работа в цепях постоянного и переменного тока с частотой до 3 МГц.

• Допустимое рабочее напряжение — до 850 В амплитудного значения.

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

• Диапазон рабочих температур — от −60 до +100 °C.

• Повышенная относительная влажность — до 98% при +40 °C.

• Ресурс — не менее 500 циклов сочленения и расчленения.

• Минимальная наработка — 1000 часов.

• Срок сохраняемости — 15 лет.

Соединители серии характеризуются теплостойкостью, тропикоустойчивостью и пылебрызгозащищённостью при применении соответствующих резиновых кожухов, втулок и шайб. Однако 2РТТ относится к негерметичным разъёмам, поэтому при выборе для конкретного оборудования необходимо отдельно учитывать степень необходимой защиты от среды.

Области применения

Кабельная вилка 2РТТ48КПЭ9Ш26В может использоваться в составе оборудования, где требуется многоконтактное разъёмное подключение экранированных кабелей:

• Системы промышленной автоматики и управления.

• Электротехнические шкафы, стойки и приборные комплексы.

• Средства связи, телемеханики и радиоэлектронная аппаратура.

• Испытательное и измерительное оборудование.

• Транспортные, энергетические и специализированные комплексы.

• Внутриблочные и межблочные кабельные соединения.

За счёт резьбовой фиксации и прочного цилиндрического корпуса соединитель подходит для аппаратуры, в которой важны механическая стабильность стыковки и повторяемость электрического контакта.

Что проверить перед применением

При проектировании или замене разъёмного соединения важно сверить не только название изделия, но и полную совместимость ответной части. В частности, необходимо проверить:

• Совпадение типоразмера корпуса 48.

• Соответствие контактной схемы 26 .

• Соответствие вилки Ш и требуемой розетки Г .

• Назначение каждого из девяти контактов и допустимую токовую нагрузку конкретного контактного ряда.

• Диаметр, конструкцию и экранирование подключаемого кабеля.

• Требования оборудования к климатическому исполнению и защите от внешних воздействий.

• Совместимость с сопрягаемыми соединителями серий ШР и 2РТ-А, если это предусмотрено документацией на конкретный узел.

2РТТ48КПЭ9Ш26В — функциональное решение для надёжного подключения экранированных кабелей в промышленной и специализированной аппаратуре. Полная расшифровка маркировки позволяет заранее определить ключевые конструктивные параметры разъёма: кабельное исполнение, прямой патрубок, девять контактов, вилочное исполнение и всеклиматическое применение.
