Назначение и область применения

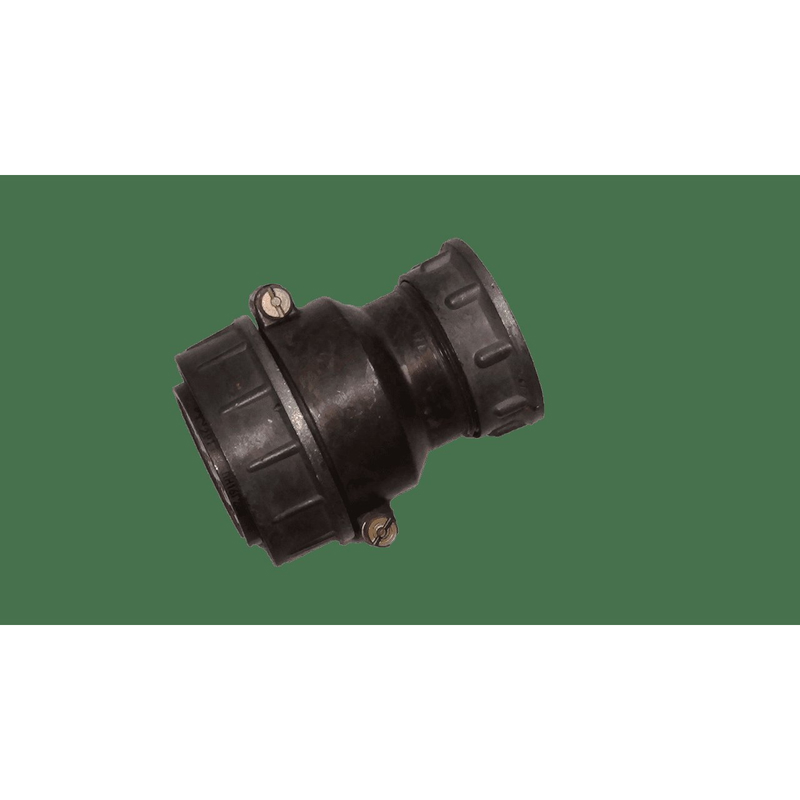

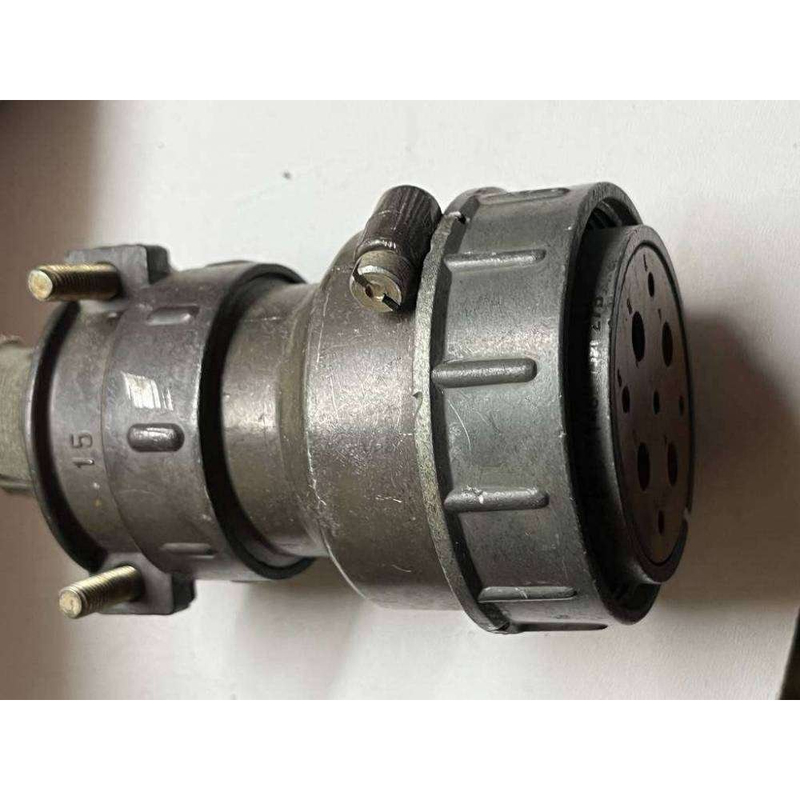

Кабельная розетка 2РТТ48КПЭ9Г27В Элекон «5» (артикул 50890) производства АО «Завод Элекон» относится к цилиндрическим низкочастотным соединителям серии 2РТТ, категория 2РТТ48. Изделие предназначено для подключения электрических цепей постоянного и переменного тока в условиях повышенных механических и климатических нагрузок, включая пылебрызгозащищённые и теплостойкие среды.

Соединитель применяется в составе радиоэлектронной аппаратуры, промышленного оборудования и других систем, где требуется разъёмное соединение с резьбовой фиксацией. Тип монтажа — объёмный, кожух прямой, что позволяет подключать неэкранированный кабель.

Конструкция и материалы

Корпус соединителя выполнен из алюминиевого сплава, изоляционная вставка — из карболита. Условный размер корпуса — 48. Изделие имеет 9 контактов: пять контактов диаметром 2,5 мм и четыре контакта диаметром 5,5 мм. Контактные поверхности имеют серебряное покрытие (Ag), сочленение осуществляется резьбовым методом.

Габаритные размеры составляют 59,5 × 92 мм, цвет — тёмно-серый, масса около 260 г. Прямой кожух предназначен для монтажа на неэкранированный кабель.

• Условный размер корпуса — 48.
• Количество контактов — 9.
• Контакты: пять диаметром 2,5 мм, четыре диаметром 5,5 мм.
• Покрытие контактов — серебро (Ag).
• Метод сочленения — резьбовой.
• Материал корпуса — алюминиевый сплав.
• Материал вставки — карболит.

Электрические параметры

Номинальное напряжение соединителя достигает 850 В. Рабочий ток для контактов диаметром 2,5 мм составляет 35 А, для контактов диаметром 5,5 мм — 100 А. Сопротивление контактов не превышает 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контактов диаметром 5,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Частотный диапазон — от 1 до 5000 Гц, максимальная частота — 3 МГц.

Условия эксплуатации и надёжность

Изделие имеет всеклиматическое климатическое исполнение (В) и сохраняет работоспособность при температуре от -60 до +100 °C. Допустимая относительная влажность — до 98% при температуре +25 °C. Соединитель выдерживает вибрационные нагрузки до 300 м/с², одиночные удары до 10000 м/с² и многократные удары до 1500 м/с².

Ресурс составляет 500 циклов соединений. Срок хранения — 15 лет. Наработка при температуре +80 °C — не менее 1000 часов.

Приёмка и соответствие

Изделие соответствует ТУ ГЕ0.364.120. Вид приёмки — «5» (ВП, ПЗ). Год — 2015. Артикул — 50890.
