Назначение изделия

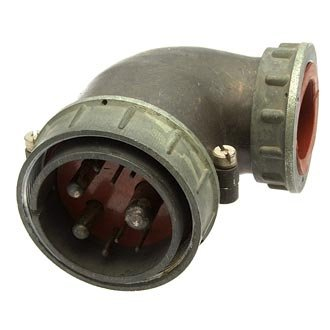

2РТТ48КПЭ9Г27В «5» — это розетка кабельная низкочастотного цилиндрического соединителя серии 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и электротехнической аппаратуры. Розетка применяется там, где требуется надёжное механическое соединение кабеля с ответной частью соединителя при сохранении стабильных электрических параметров.

Соединитель рассчитан на работу в цепях с частотой до 3 МГц и максимальным рабочим напряжением 850 В (амплитудное значение), а также до 700 В постоянного тока. Такие характеристики делают розетку пригодной для силовых и сигнальных линий средней мощности.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного исполнения соединителя серии 2РТТ48:

• Максимальное рабочее напряжение: 850 В (амплитудное значение).
• Максимальное напряжение постоянного тока: до 700 В.
• Максимальная рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Диапазон рабочих температур: от минус 60 до плюс 100 °С.
• Количество контактов: 9, сочетание 27.
• Материал корпуса: металл; материал изолятора: карбид (карболит).
• Покрытие контактов: серебро.
• Допустимая токовая нагрузка: до 200 А на контакт.
• Диаметр корпуса: 48 мм (нормальные габариты).

Конструктивные особенности

Розетка выполнена в виде кабельной части соединителя с прямым патрубком и гайкой, предназначенной для монтажа экранированного кабеля. Резьбовая фиксация обеспечивает устойчивость соединения к вибрационным и механическим воздействиям. Монтаж внутренний, объёмный, что предполагает пайку или иное присоединение проводников к контактным элементам внутри корпуса.

Исполнение отличается теплостойкостью и пылебрызгозащищённостью, что расширяет область применения изделия в условиях повышенной запылённости и влажности. Соединение с ответной частью производится вручную.

Применение и приёмочные данные

Розетка 2РТТ48КПЭ9Г27В «5» применяется в составе кабельных сборок и приборных соединителей, где требуется передача сигнала или питания по экранированному кабелю с надёжной фиксацией. Изделие востребовано в аппаратуре, работающей в широком температурном диапазоне, включая климатически жёсткие условия.

Для данной позиции указана приёмка «5» и год выпуска 2014. Производитель в предоставленных данных не указан. Артикул изделия — 40488. Розетка относится к категории 2РТТ48.
