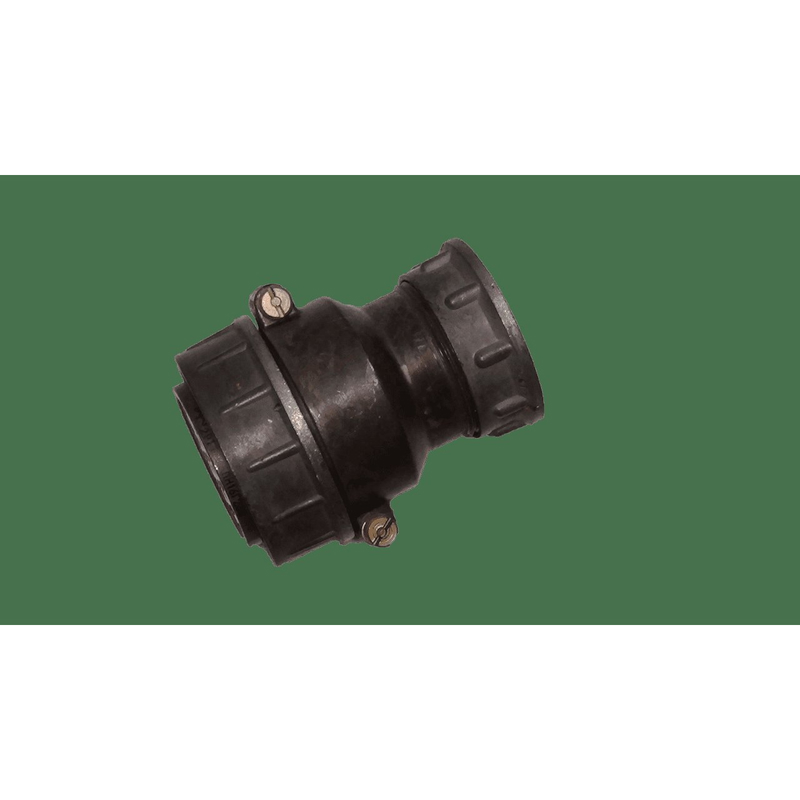

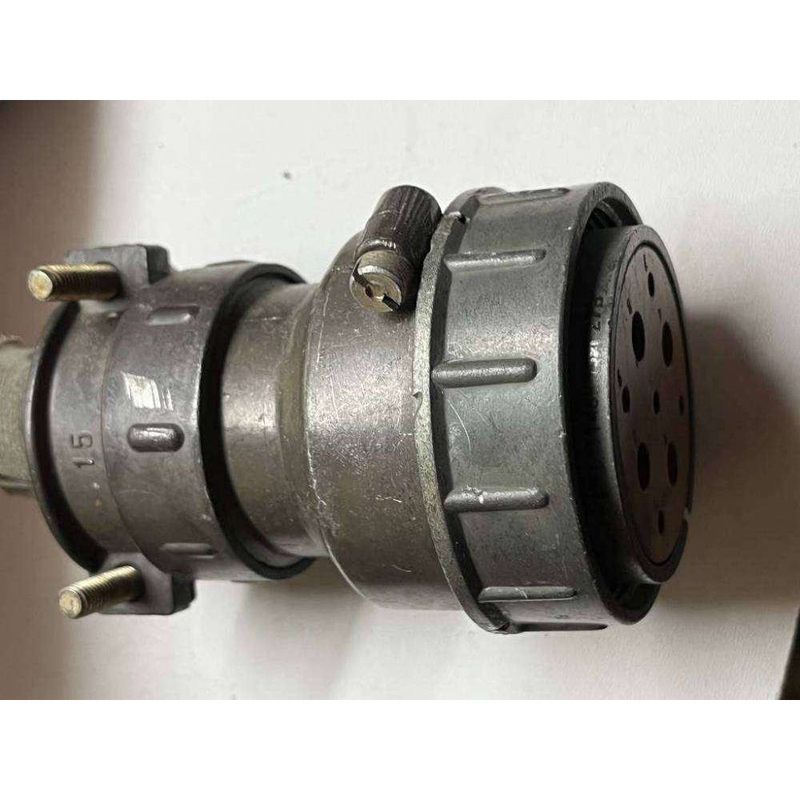

2РТТ48КПЭ9Г27В: кабельный цилиндрический соединитель для ответственных электрических цепей

Соединитель 2РТТ48КПЭ9Г27В применяется для надежного подключения и разъединения кабельных линий, узлов и блоков в электро- и радиоаппаратуре. Это низкочастотная кабельная розетка серии 2РТТ с резьбовой фиксацией, прямым патрубком и исполнением для монтажа экранированного кабеля.

Назначение 2РТТ48КПЭ9Г27В

Разъем 2РТТ48КПЭ9Г27В рассчитан на эксплуатацию в цепях постоянного и переменного тока. Он используется там, где важны стабильность соединения, механическая стойкость и защита контактов от внешних воздействий: в составе измерительных комплексов, систем управления, промышленного оборудования, радиоэлектронных устройств и специальной аппаратуры.

Конструкция относится к цилиндрическим низкочастотным соединителям объемного монтажа. Сочленение с ответной частью выполняется резьбовым способом, что снижает риск самопроизвольного разъединения при вибрациях и механических нагрузках. Поляризация корпуса — одношпоночная, поэтому при соединении соблюдается заданное положение контактов.

Основные характеристики

Параметры изделия указывают на его применимость в цепях с напряжением до 850 В и частотой до 3 МГц. В числе особенностей серии — сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях, ресурс не менее 500 сочленений и расчленений, а также срок сохраняемости до 15 лет.

Конструктивные особенности

2РТТ48КПЭ9Г27В выполнен в пылебрызгозащищенном исполнении. Для соединителей серии 2РТТ характерны теплостойкость и тропикоустойчивость, что позволяет использовать их в условиях перепадов температуры и повышенной влажности. Рабочая влажность может достигать 98% при температуре +40 °C.

Контакты имеют серебряное покрытие. Такое решение способствует сохранению качественного электрического контакта и повышает устойчивость контактной группы к эксплуатационным воздействиям. Подключение проводников выполняется пайкой, поэтому при монтаже важно соблюдать требования к подготовке кабеля, экранированию и качеству пайного соединения.

Расшифровка обозначения

Маркировка 2РТТ48КПЭ9Г27В помогает определить ключевые особенности исполнения:

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 48 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Э — вариант для экранированного кабеля.

• 9 — количество контактов.

• Г — гнездовые контакты, то есть розетка.

• 27 — схема расположения контактов.

• В — климатическое или конструктивное исполнение по принятой системе обозначений.

Например, при подключении экранированного многожильного кабеля к блоку управления 2РТТ48КПЭ9Г27В устанавливают на кабельной стороне, а сопряжение с ответной частью обеспечивается резьбовой фиксацией. Такое соединение помогает сохранить устойчивый контакт при вибрации оборудования и регулярном техническом обслуживании.

Где применяется

Соединитель 2РТТ48КПЭ9Г27В подходит для задач, где требуется разъемное многоконтактное соединение кабеля с оборудованием:

• Промышленные системы автоматики и управления.

• Контрольно-измерительная техника.

• Электрощитовое и приборное оборудование.

• Радиоэлектронные комплексы.

• Энергетические установки.

• Транспортная и специализированная техника.

• Аппаратура, работающая при вибрации, влажности и температурных перепадах.

При выборе ответной части необходимо сверять тип контактов, схему расположения, размер корпуса и совместимость по технической документации. Серия 2РТТ включает вилки и розетки, а конкретная модификация 2РТТ48КПЭ9Г27В представляет собой кабельную розетку с девятью гнездовыми контактами и прямым патрубком для экранированного кабеля.
