Назначение и область применения

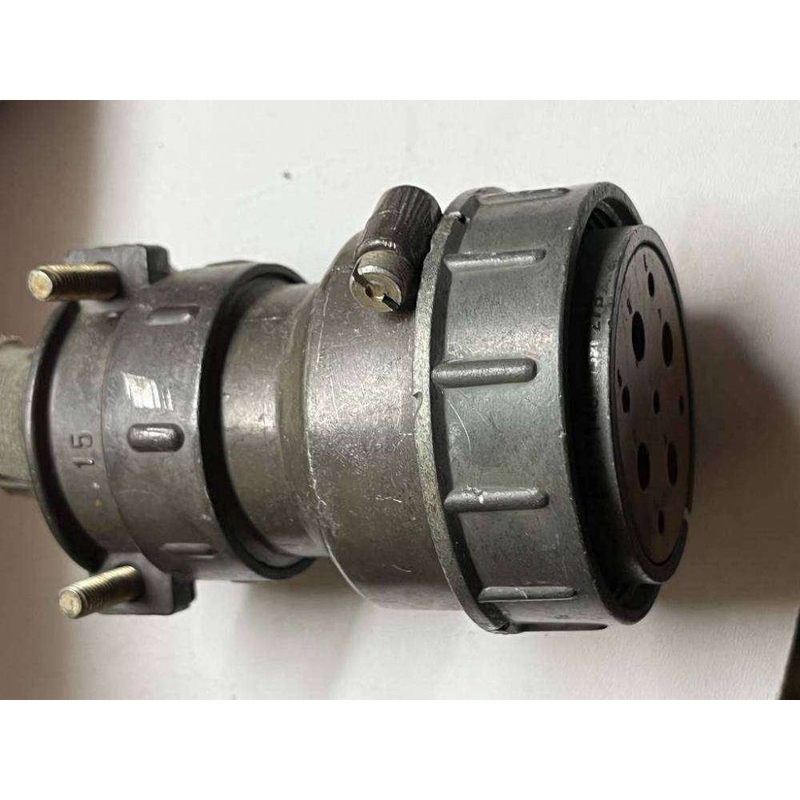

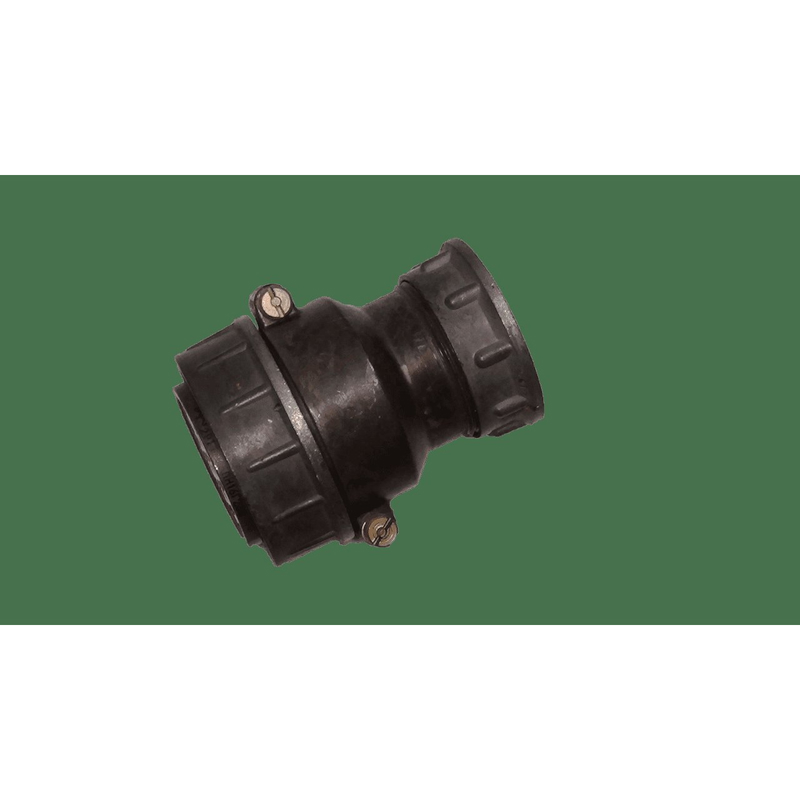

2РТТ48КПЭ9Г27В — это цилиндрический низкочастотный пылебрызгозащищённый соединитель теплостойкого типа, предназначенный для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В амплитудного значения. В каталоге позиция относится к категории 2РТТ48 и имеет артикул 6651.

Соединитель применяется для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Конструкция состоит из двух частей — вилки и розетки, которые могут быть приборными или кабельными. Изделие выпускается во всеклиматическом исполнении и предназначено для внутреннего монтажа методом пайки.

Конструкция и совместимость

Соединитель содержит 9 контактов двух типоразмеров. Сочленение выполнено резьбовым, предусмотрена одношпоночная поляризация. Покрытие контактов — серебро. Изделие обеспечивает взаимную сочленяемость с разъёмами ШР и 2РТ-А.

• 5 контактов диаметром 2,5 мм с токовой нагрузкой на контакт 35 А;
• 4 контакта диаметром 5,5 мм с токовой нагрузкой на контакт 100 А;
• резьбовое сочленение с одношпоночной поляризацией;
• серебряное покрытие контактов;
• всеклиматическое исполнение для внутреннего монтажа пайкой.

Технические характеристики

Максимальное рабочее напряжение составляет 700–850 В, рабочая частота — до 3 МГц. Сопротивление изоляции — не менее 5000 МОм. Срок службы рассчитан на 500 сочленений-расчленений, наработка — 1000 часов, сохраняемость — 15 лет.

• количество контактов — 9;
• токовая нагрузка — 35 А для контактов диаметром 2,5 мм;
• токовая нагрузка — 100 А для контактов диаметром 5,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс сочленений-расчленений — 500 циклов.

Условия эксплуатации

Соединитель работает при температуре от −60 °C до +100 °C. Он устойчив к вибрации в диапазоне 1–5000 Гц с ускорением до 300 м/с², к ударам с ускорением до 10000 м/с² и к пониженному давлению 1,3·10⁻⁴ Па. Указанные параметры подтверждают пригодность изделия для эксплуатации в жёстких условиях в составе электро- и радиоаппаратуры.
